Inbetriebnahme Compax3
124
4.1.6.3

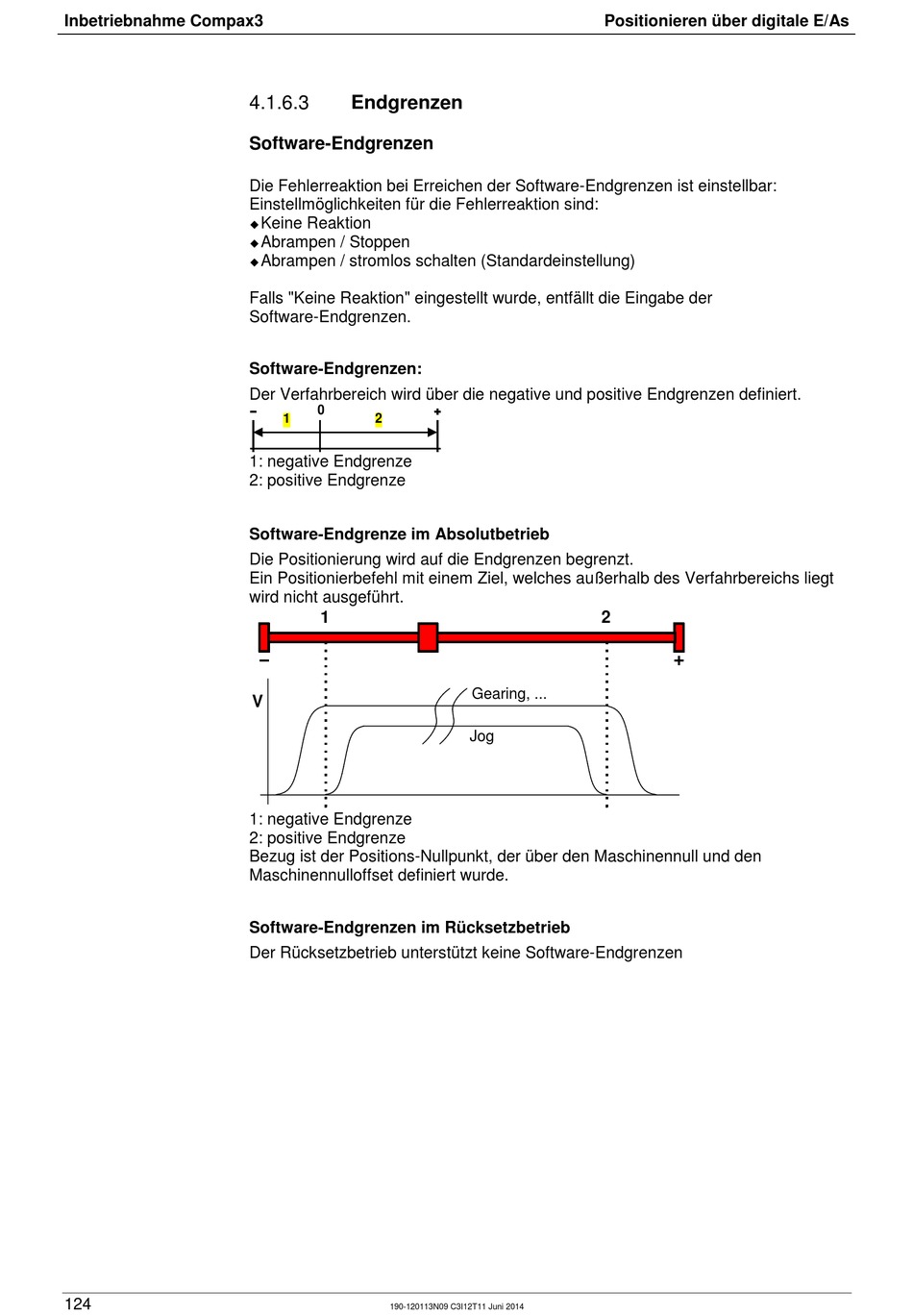

Endgrenzen
Software-Endgrenzen
Die Fehlerreaktion bei Erreichen der Software-Endgrenzen ist einstellbar:
Einstellmöglichkeiten für die Fehlerreaktion sind:
Keine Reaktion
Abrampen / Stoppen
Abrampen / stromlos schalten (Standardeinstellung)
Falls "Keine Reaktion" eingestellt wurde, entfällt die Eingabe der
Software-Endgrenzen.
Software-Endgrenzen:
Der Verfahrbereich wird über die negative und positive Endgrenzen definiert.
0
1
2
1: negative Endgrenze
2: positive Endgrenze
Software-Endgrenze im Absolutbetrieb
Die Positionierung wird auf die Endgrenzen begrenzt.
Ein Positionierbefehl mit einem Ziel, welches außerhalb des Verfahrbereichs liegt
wird nicht ausgeführt.
1
V
1: negative Endgrenze
2: positive Endgrenze
Bezug ist der Positions-Nullpunkt, der über den Maschinennull und den
Maschinennulloffset definiert wurde.
Software-Endgrenzen im Rücksetzbetrieb
Der Rücksetzbetrieb unterstützt keine Software-Endgrenzen
190-120113N09 C3I12T11 Juni 2014
Positionieren über digitale E/As
2
Gearing, ...
Jog
