Gerätebeschreibung Compax3
86
3.10.2.5

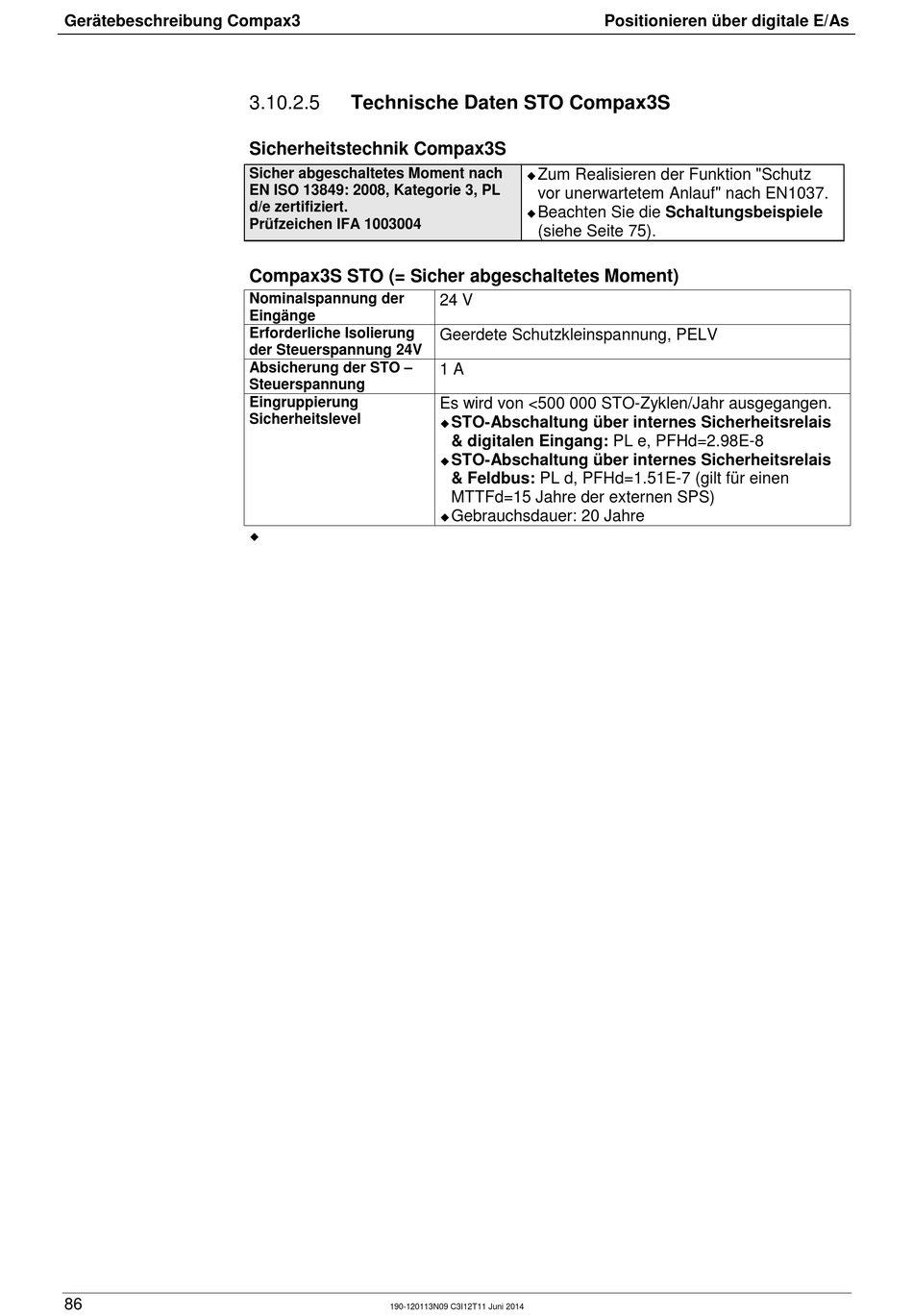

Technische Daten STO Compax3S
Sicherheitstechnik Compax3S
Sicher abgeschaltetes Moment nach
EN ISO 13849: 2008, Kategorie 3, PL
d/e zertifiziert.
Prüfzeichen IFA 1003004
Compax3S STO (= Sicher abgeschaltetes Moment)
Nominalspannung der
Eingänge
Erforderliche Isolierung
der Steuerspannung 24V
Absicherung der STO –
Steuerspannung
Eingruppierung
Sicherheitslevel
190-120113N09 C3I12T11 Juni 2014
Positionieren über digitale E/As
Zum Realisieren der Funktion "Schutz
vor unerwartetem Anlauf" nach EN1037.
Beachten Sie die Schaltungsbeispiele
(siehe Seite 75).
24 V
Geerdete Schutzkleinspannung, PELV
1 A
Es wird von <500 000 STO-Zyklen/Jahr ausgegangen.
STO-Abschaltung über internes Sicherheitsrelais
& digitalen Eingang: PL e, PFHd=2.98E-8
STO-Abschaltung über internes Sicherheitsrelais
& Feldbus: PL d, PFHd=1.51E-7 (gilt für einen
MTTFd=15 Jahre der externen SPS)
Gebrauchsdauer: 20 Jahre
