Parker EME

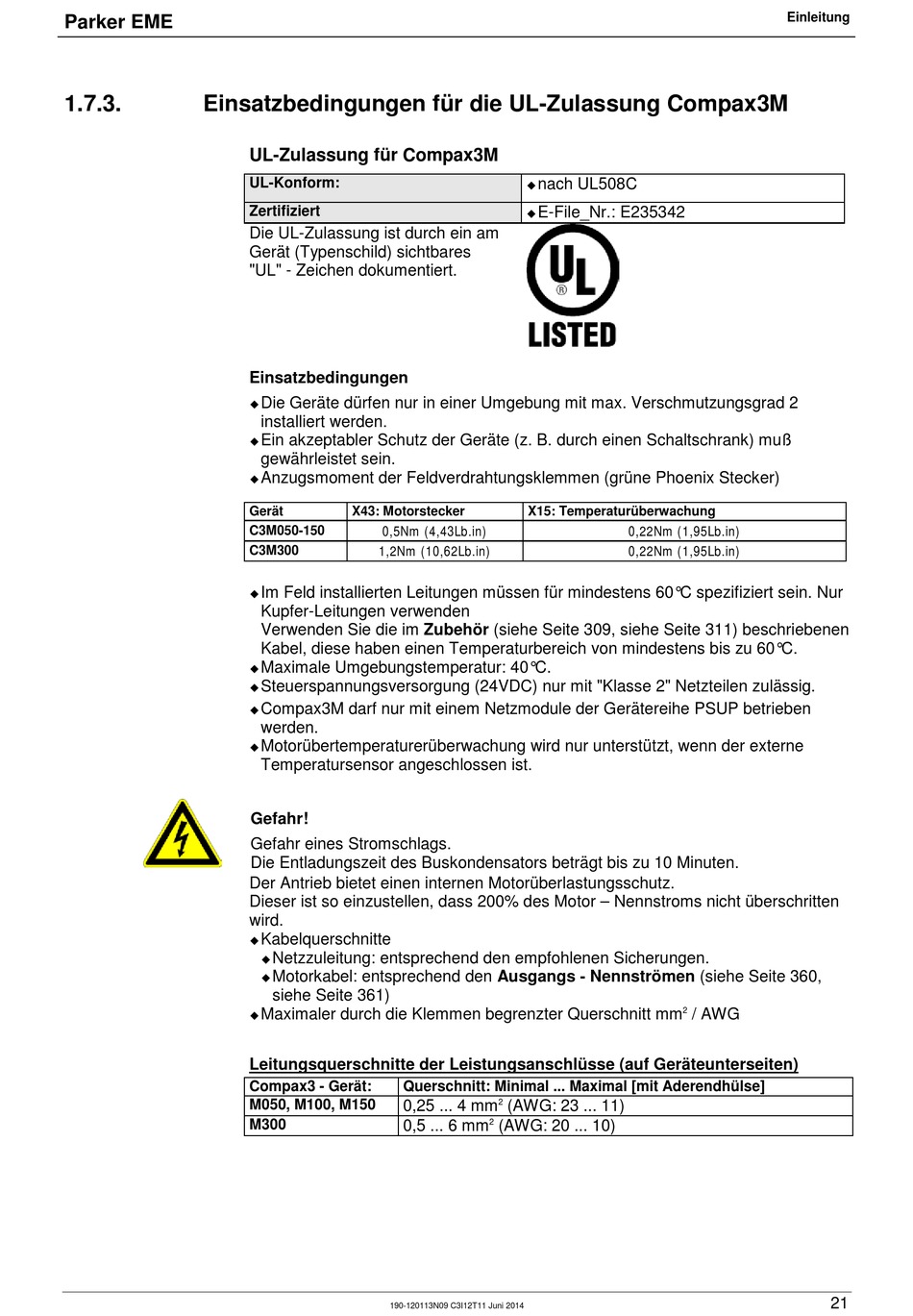

1.7.3.
Einsatzbedingungen für die UL-Zulassung Compax3M
UL-Zulassung für Compax3M
UL-Konform:
Zertifiziert
Die UL-Zulassung ist durch ein am
Gerät (Typenschild) sichtbares
"UL" - Zeichen dokumentiert.
Einsatzbedingungen
Die Geräte dürfen nur in einer Umgebung mit max. Verschmutzungsgrad 2
installiert werden.
Ein akzeptabler Schutz der Geräte (z. B. durch einen Schaltschrank) muß
gewährleistet sein.
Anzugsmoment der Feldverdrahtungsklemmen (grüne Phoenix Stecker)
Gerät
X43: Motorstecker
0,5Nm (4,43Lb.in)
C3M050-150
1,2Nm (10,62Lb.in)
C3M300
Im Feld installierten Leitungen müssen für mindestens 60°C spezifiziert sein. Nur
Kupfer-Leitungen verwenden
Verwenden Sie die im Zubehör (siehe Seite 309, siehe Seite 311) beschriebenen
Kabel, diese haben einen Temperaturbereich von mindestens bis zu 60°C.
Maximale Umgebungstemperatur: 40°C.
Steuerspannungsversorgung (24VDC) nur mit "Klasse 2" Netzteilen zulässig.
Compax3M darf nur mit einem Netzmodule der Gerätereihe PSUP betrieben
werden.
Motorübertemperaturerüberwachung wird nur unterstützt, wenn der externe
Temperatursensor angeschlossen ist.
Gefahr!
Gefahr eines Stromschlags.
Die Entladungszeit des Buskondensators beträgt bis zu 10 Minuten.
Der Antrieb bietet einen internen Motorüberlastungsschutz.
Dieser ist so einzustellen, dass 200% des Motor – Nennstroms nicht überschritten
wird.
Kabelquerschnitte
Netzzuleitung: entsprechend den empfohlenen Sicherungen.
Motorkabel: entsprechend den Ausgangs - Nennströmen (siehe Seite 360,
siehe Seite 361)
Maximaler durch die Klemmen begrenzter Querschnitt mm
Leitungsquerschnitte der Leistungsanschlüsse (auf Geräteunterseiten)
Compax3 - Gerät:
Querschnitt: Minimal ... Maximal [mit Aderendhülse]
M050, M100, M150
0,25 ... 4 mm
M300
0,5 ... 6 mm
190-120113N09 C3I12T11 Juni 2014
nach UL508C
E-File_Nr.: E235342
X15: Temperaturüberwachung
0,22Nm (1,95Lb.in)
0,22Nm (1,95Lb.in)
2
(AWG: 23 ... 11)
2
(AWG: 20 ... 10)
Einleitung
2
/ AWG
21
