Inhaltszusammenfassung für Parker D1FB

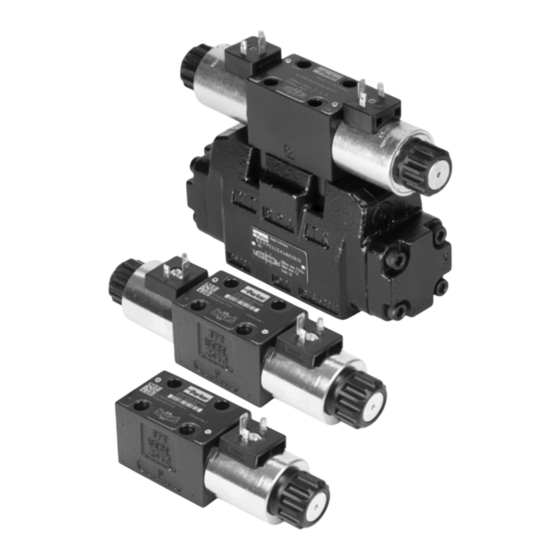

- Seite 1 Bulletin MSG11-5715-593/DE Betriebsanleitung Stetig-Ventile für externe Elektronik Parker Hannifin Manufacturing Germany GmbH & Co. KG Industrial Systems Division Europe Gutenbergstr. 38 41564 Kaarst, Deutschland E-mail: isde.kaarst.support@support.parker.com Copyright © 2022, Parker Hannifin Corp.
-
Seite 2: Achtung - Verantwortung Des Anwenders
Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten. -
Seite 3: Inhaltsverzeichnis
Anforderungen an das Personal Beachtung von weiteren Regelwerken Sicherheitshinweise Sicherheitshinweise Produktnutzung Einsatzgrenzen Verschmutzung Restrisiken Produktverwendung Transport Lagerung Inbetriebnahme Druckflüssigkeiten Elektrischer Anschluss Betriebshinweise Steuerelektronik Magnetauswahl Entlüften des Hydrauliksystems Filter Spülen Wartung Störungsbehebung Produktinfo Zubehör / Ersatzteile D_1FB 5715-593DE.indd 07.01.22 Parker Hannifin Corporation... -
Seite 4: Einführung
Betriebsanleitung Stetig-Ventile für externe Elektronik 1. Einführung Parker Stetigventile sind sowohl mit als auch ohne Parker liefert für jedes Ventil eine optimal ange- integrierte Elektronik lieferbar. Im letzteren Fall wird passte Elektronik mit verschiedenen Bedienungs- eine externe Steuerelektronik benötigt, welche auf bzw. -
Seite 5: Typenschild
Betriebsanleitung Stetig-Ventile für externe Elektronik Typenschild Eigenschaften der Ventile Parker Stetigventile weisen sämtliche Merkmale Beispiel: auf, welche für einen optimalen und störungsfreien Betrieb unter Industriebedingungen erforderlich sind. Die wichtigsten Eigenschaften sind: • Ausgezeichnete Ventildaten • Antrieb durch moderne Gleichstrom-Proporti- onalmagnete •... -
Seite 6: Technische Daten
[VDC] 19,2...28,8, Welligkeit < 10 % eff., stoßspannungsfrei Stromaufnahme [mA] ≤ 20 ohne Last Steckverbindung 4 + PE nach IEC 61076-2-101 (M12) Anschlussleitung 4 x 0,5 gemeinsam abgeschirmt EN 61000-6-2, EN 61000-6-4 Leitungslänge max. D_1FB 5715-593DE.indd 07.01.22 Parker Hannifin Corporation... -
Seite 7: Lieferumfang
Der Hersteller übernimmt keine Haftung für Schä- den, die entstehen durch: • fehlerhafte Montage / Installation • unsachgemäße Bedienung • mangelnde Wartung • Einsatz außerhalb der Spezifikation Ventil nicht zerlegen – bei Verdacht auf Defekt an Parker senden. D_1FB 5715-593DE.indd 07.01.22 Parker Hannifin Corporation... -
Seite 8: Sicherheitshinweise
Fehlfunktion nur durch den Hersteller re- heitsrisiko darstellen. In diesem Fall muss pariert werden darf. Werden die Sicherheits- das Ventil zur Reparatur an Parker zurück- bauteile vom Anwender repariert, erlischt die geliefert werden. Gewährleistung des Herstellers, da die be- stimmungsgemäße Verwendung durch den... -
Seite 9: Produktverwendung
Spezialverpackung führt zu Korrosion und kann das Produkt unbrauch- bar machen. Produkt ist so zu lagern, dass keine Verlet- zungen durch Umkippen oder Herabfallen verursacht werden. Insbesondere Sicher- heitsbestimmungen für Hochregallager be- achten. D_1FB 5715-593DE.indd 07.01.22 Parker Hannifin Corporation... -
Seite 10: Inbetriebnahme
Unebenheit 0,01 mm / 100 mm, Rauheit siehe VDMA-Blatt 24317 sowie DIN 51524, 51502. Rmax = 6,3 μm Je nach verwendetem Fluid sind spezielle Dich- tungsmaterialien lieferbar. Bei Unsicherheit bitte bei Parker rückfragen. D_1FB 5715-593DE.indd 07.01.22 Parker Hannifin Corporation... -
Seite 11: Elektrischer Anschluss
Funktionsstörungen und irreparable Schäden schlechte Verarbeitung oder unsachgemäße an der Steuerelektronik entstehen können! Verbindung der Abschirmung können zu Funktionsstörungen und Ausfall von Ventil Anschluss der Leitungsdose und Steuerelektronik führen! Magnetspule Magnetanschluss Ventilelektronik Schutzerde Magnetanschluss Ventilelektronik D_1FB 5715-593DE.indd 07.01.22 Parker Hannifin Corporation... - Seite 12 Betriebsanleitung Stetig-Ventile für externe Elektronik Stellungsüberwachung Bei Leitungslängen > 50 m bitte bei Parker rückfragen. Für den Anschluss wird eine Leitungsdose 4 + PE nach IEC61076-2-101 (M12) benötigt. Die Anschlussleitung wird über Schraubanschlüsse mit der Leitungsdose verbunden. Die Leitungsdose ist unter der Artikel-Nr.
-
Seite 13: Betriebshinweise
Jede Arbeitsweise, die die Sicherheit gefähr- Die passende Elektronik kann im Katalog det, ist zu unterlassen. ausgewählt werden (Kapitel „Elektronik“). Bei Unklarheit bitte bei Parker rückfragen. Weiterhin sind die Hinweise aus den Kapiteln „Gewährleistung und Haftung“, „Verwendung der Anschluss an eine ungeeignete Steuerelek- Betriebsanleitung“, „Beachtung von weiteren Re-... -
Seite 14: Wartung
Nach einer gewissen Betriebsdauer ist ein Wechsel der Hydraulikflüssigkeit erforderlich. Die Häufig- keit des Wechsels ist von folgenden Umständen abhängig: • Art bzw. Sorte der Druckflüssigkeit (Alterung) • Filtrierung • Betriebstemperatur und Umgebungsbedin- gungen D_1FB 5715-593DE.indd 07.01.22 Parker Hannifin Corporation... -
Seite 15: Störungsbehebung
Vor Beginn der Arbeiten klären, ob vor oritätenliste der wahrscheinlichsten Ursachen Auftreten des Fehlers eine ordnungsgemäße beginnen. Funktion der Anlage gegeben war. Bei Verdacht auf Schwergängigkeit kann das Ventil mit sauberer Druckflüssigkeit gespült werden. D_1FB 5715-593DE.indd 07.01.22 Parker Hannifin Corporation... -
Seite 16: Produktinfo
Arbeitsschutzgesetz Zubehör / Ersatzteile Zubehör Ersatzteile Für die Ventilserien D*FB/D*1FB ist folgendes Folgende Ersatzteile sind lieferbar: Zubehör lieferbar: D1FB: D1FB: Dichtungssatz NBR Best.-Nr. SK-D1FB Satz Befestigungsschrauben Best.-Nr. BK375 D3FB: Dichtungssatz NBR Best.-Nr. SK-D3FB D3FB: Satz Befestigungsschrauben Best.-Nr. BK385 D31FB: Dichtungssatz NBR Best.-Nr.
