Parker EME
3.8
Signalschnittstellen
In diesem Kapitel finden Sie
Resolver / Feedback (Stecker X13) ................................................................................. 61
Analog / Encoder (Stecker X11)....................................................................................... 63
Digitale Ein-/Ausgänge (Stecker X12) .............................................................................. 64
3.8.1.

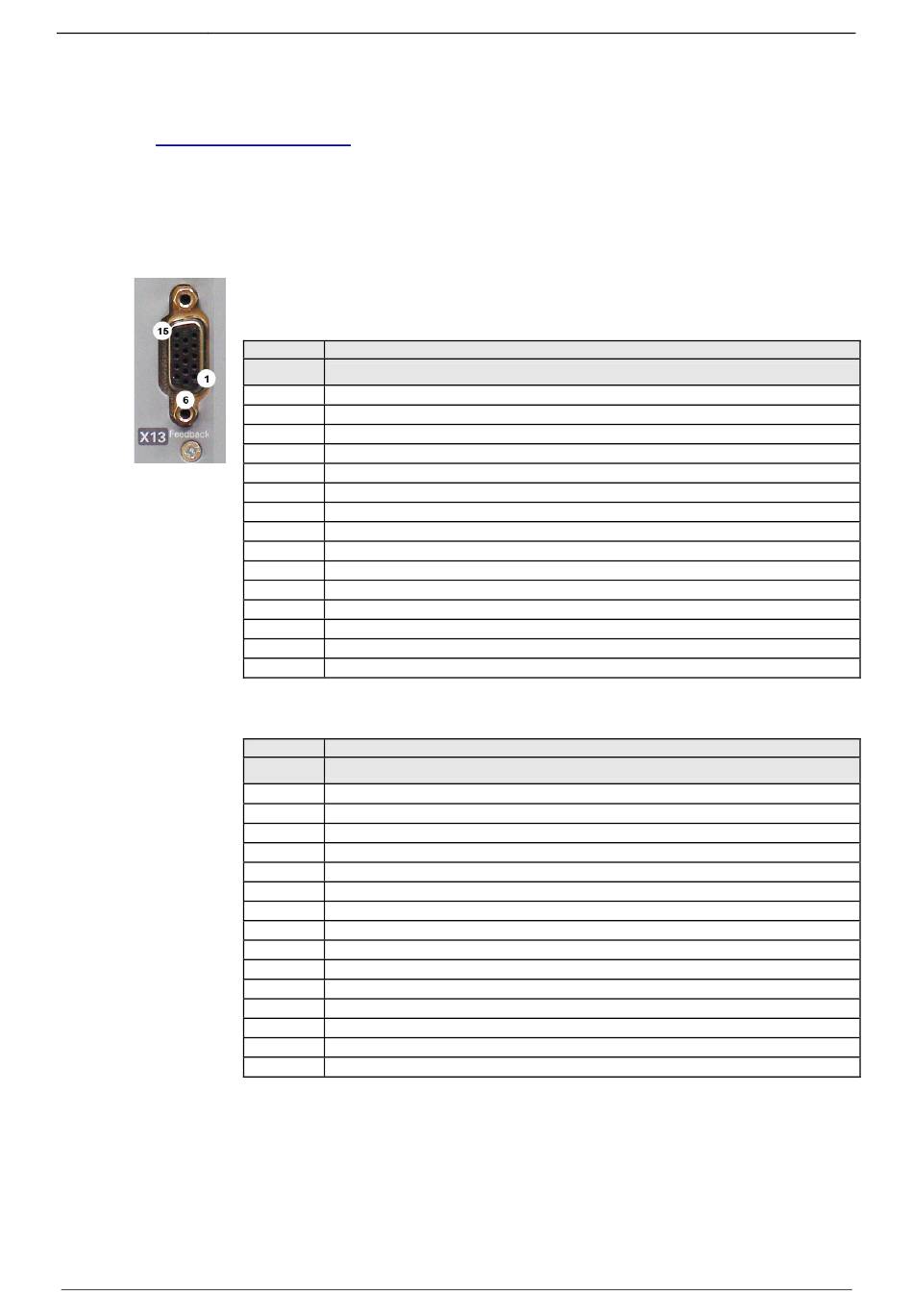

Resolver / Feedback (Stecker X13)
Belegung bei Feedback F10 (Resolver)
Pin X13
Feedback /X13 High Density /Sub D
Resolver (F10)
1
reserviert
2
reserviert
3
GND
4
REF-Resolver+
5
+5V (für Temperatursensor)
6
reserviert
7
SIN-
8
SIN+
9
reserviert
10
Tmot*
11
COS-
12
COS+
13
reserviert
14
reserviert
15
REF-Resolver-
Belegung bei Feedback F11 (SinCos)
Pin X13
Feedback /X13 High Density /Sub D
SinCos (F11)
1
reserviert
2
reserviert
3
GND
4
Vcc; +8 V bei Compax3S & Compax3H; +10 V bei Compax3M
5
res+5 V (für Temperatursensor)
6
reserviert
7
SIN-
8
SIN+
9
reserviert
10
Tmot*
11
COS-
12
COS+
13
DATAfbk
14
DATAfbk/
15
GND (Vcc)
190-120113N09 C3I12T11 Juni 2014
Gerätebeschreibung Compax3
61
