Gerätebeschreibung Compax3
3.9
Montage und Abmessungen
In diesem Kapitel finden Sie
Montage und Abmessungen Compax3S .......................................................................... 66
Montage und Abmessungen PSUP/C3M ......................................................................... 70
Montage und Abmessungen C3H .................................................................................... 72
3.9.1.

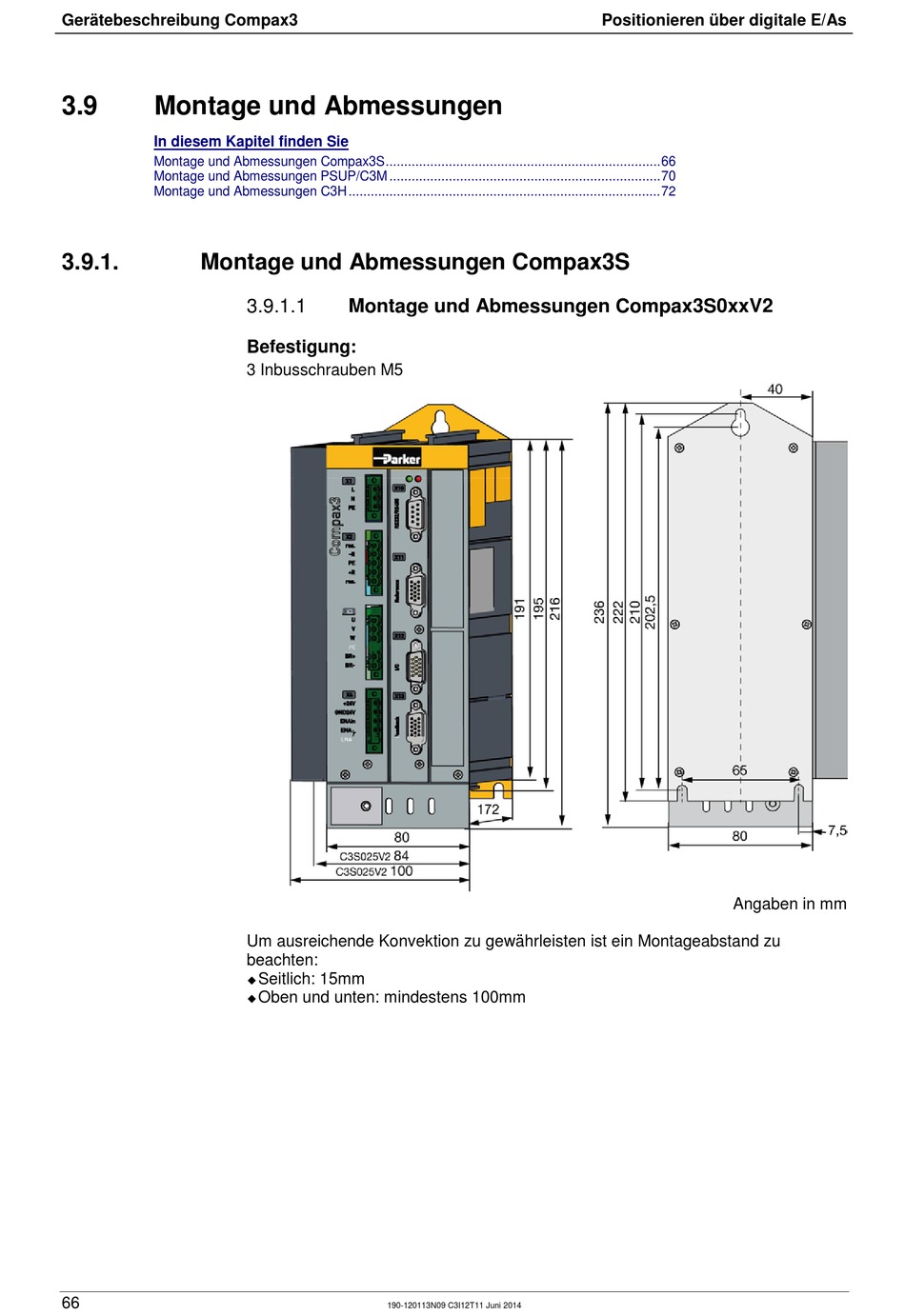

Montage und Abmessungen Compax3S
66
3.9.1.1
Montage und Abmessungen Compax3S0xxV2
Befestigung:
3 Inbusschrauben M5
Um ausreichende Konvektion zu gewährleisten ist ein Montageabstand zu
beachten:
Seitlich: 15mm
Oben und unten: mindestens 100mm
190-120113N09 C3I12T11 Juni 2014
Positionieren über digitale E/As
Angaben in mm
