Compax3H Anschlüsse
Compax3H Stecker/Anschlüsse....................................................................................... 50
Leistungsspannung anschliessen .................................................................................... 51
Compax3H Anschlüsse Frontplatte .................................................................................. 52
Stecker- und Pinbelegung C3H........................................................................................ 53
Motor / Motorbremse C3H ............................................................................................... 55
Steuerspannung 24VDC C3H .......................................................................................... 56
Netzanschluss Compax3H............................................................................................... 56
Ballastwiderstand / Leistungsspannung C3H ................................................................... 57
3.6.1.
Compax3H Stecker/Anschlüsse
50
Die folgende Darstellung ist exemplarisch für alle Baugrößen.
Die Bestückung der einzelnen Stecker der Steuerung ist abhängig von der
Compax3 - Ausbaustufe.
1
3
4
2
5
Schalten Sie vor dem Verdrahten die Geräte spannungsfrei!
Auch nach dem Abschalten der Netzversorgung sind noch bis zu 5min.
gefährliche Spannungen vorhanden!
Vorsicht!
Bei fehlender Steuerspannung und bei fehlender Brücke X10-X10 (VBK17/01) auf
dem Steuerteil wird nicht angezeigt, ob Leistungsspannung vorhanden ist.
PE - Anschluss
Der PE - Anschluss erfolgt mit 10mm
Geräteunterseite.
Achtung heiße Oberfläche!
Metallteile können sich auf bis zu 90° Celsius während des Betriebs erwärmen.
190-120113N09 C3I12T11 Juni 2014
Positionieren über digitale E/As

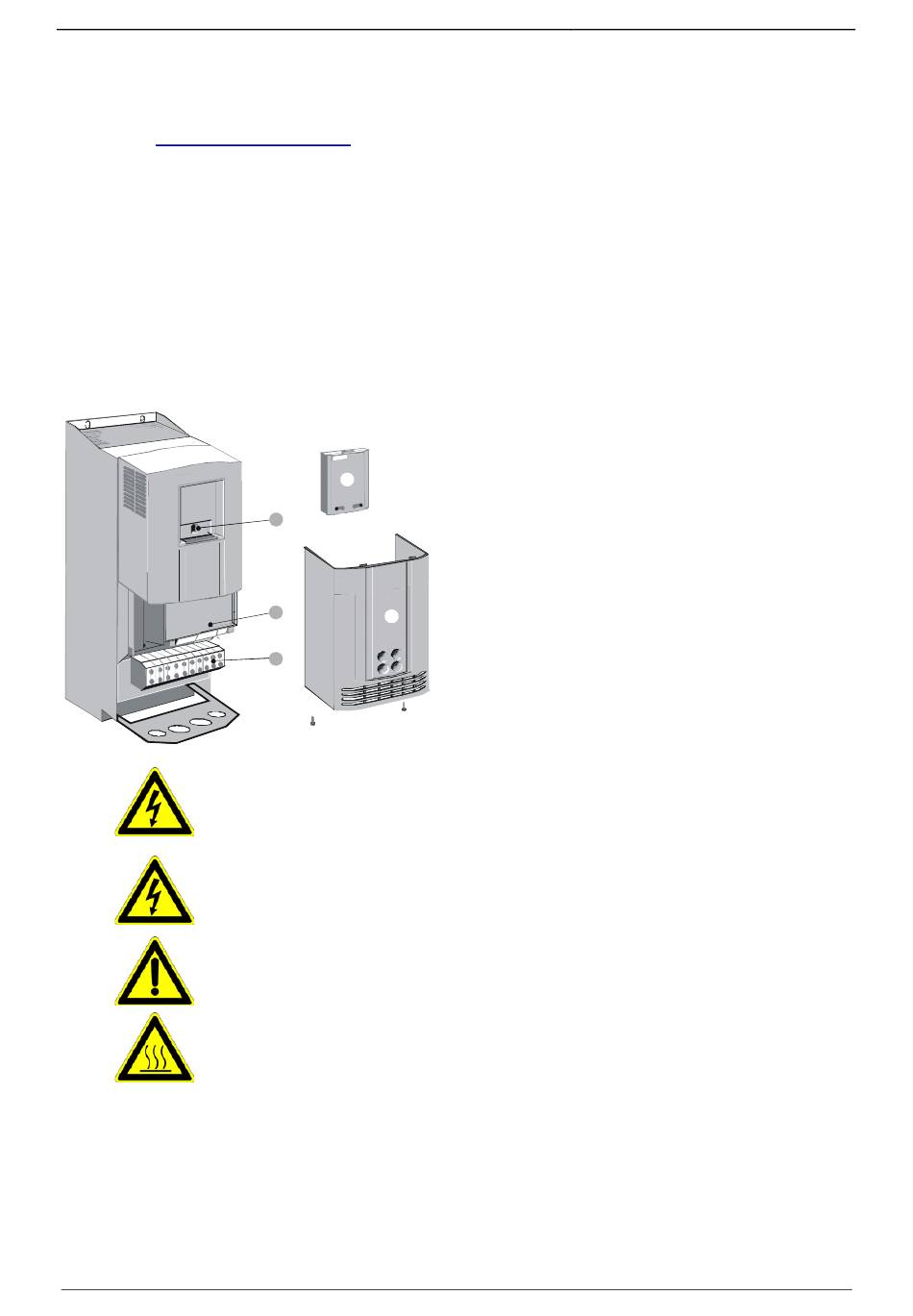

(1): Blindabdeckung mit Anzeige der externen
Gerätestatus LEDs.
(2): untere Klemmenabdeckung, befestigt mit 2
Schrauben auf der Geräteunterseite.
(3): RS232 Programmierschnittstelle
Verbindung zum PC über Adapterkabel SSK32/20
(Lieferumfang) und Standard RS232 Kabel SSK1.
(4): Steuerung
(5): Leistungsanschlüsse
2
