Inbetriebnahme Compax3
Definition des
Musters:
Satz - Nummer:
144
Die Eingabe der PSBs erfolgt im jeweiligen Bewegungssatz
Für die einzelnen Bits können jeweils 3 Zuordnungen eingestellt werden:
X: keine Änderung
Ausgang / Bit wird nicht beeinflusst
0: Inaktiv
Ausgang / Bit wird auf 0 gesetzt
1: Aktiv
Ausgang / Bit wird auf 1 bzw. 24VDC gesetzt
Ablage der PSBs (siehe Seite 285).
Programmierbare Statusbits (PSBs)
Die erfolgreiche Ausführung eines Bewegungssatzes kann über die PSBs
abgefragt werden.
PSBs: Bit 12, 13 und 14 von Zustandswort 2.
4.1.15.3
Satzanwahl
Adresse des Positionssatz.
Die Adresse ergibt sich aus dem Binärwert der Eingänge:
E/A - Steuerung
RS232 / RS485 - Steuerung
Steuerwort
M.E0
Bit 8
M.E1
Bit 9
M.E2
Bit 10
M.E3
Bit 11
M.E4
Bit 12

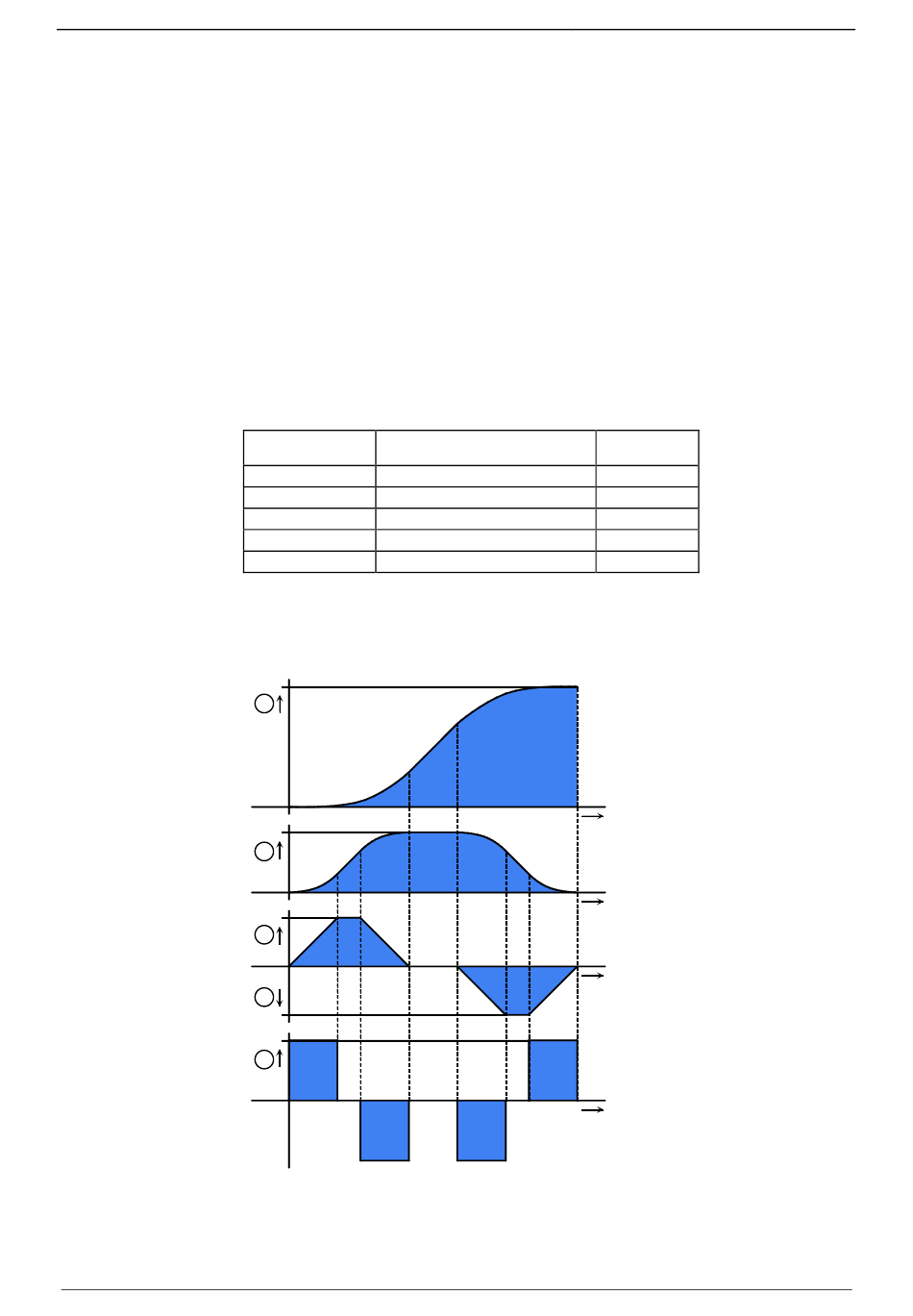

4.1.15.4
MoveAbs und MoveRel
Ein Bewegungssatz definiert eine komplette Bewegung mit sämtlichen
einstellbaren Parametern.
1
2
3
4
5
190-120113N09 C3I12T11 Juni 2014
Positionieren über digitale E/As
Wertigkeit
0
2
= 1
1
2
= 2
2
2
= 4
3
2
= 8
4
2
= 16
t
t
t
t
