Inbetriebnahme Compax3
164
1: Betriebsarten - Umschalter (siehe Seite 164) (Single / Normal / Auto / Roll)
2: Zeitbasis einstellen (siehe Seite 164)
3: Messung Starten / Stoppen (Voraussetzungen sind gültige Kanalquellen und
evtl. gültige Triggereinstellungen.)
4: Kanal einstellen (siehe Seite 165) (Kanäle 1 ...4)
5: Sonderfunktionen (siehe Seite 166) (Farbeinstellung; speichern von
Einstellungen und Messwerten)
6: Messung aus Compax3 laden: im Single - Mode können Sie nach dem
Aktivieren der Messung den ServoManager schließen und den PC von Compax3
abhängen und später die Messung hier hochladen.
7: Triggerung einstellen (siehe Seite 166)
8: Oszi - Darstellung in Zwischenablage kopieren
9: Zoom der Oszi - Darstellung (1, 2, 4 8, 16 - fach) mit der Möglichkeit das Zoom -
Fenster zu verschieben (<,>)

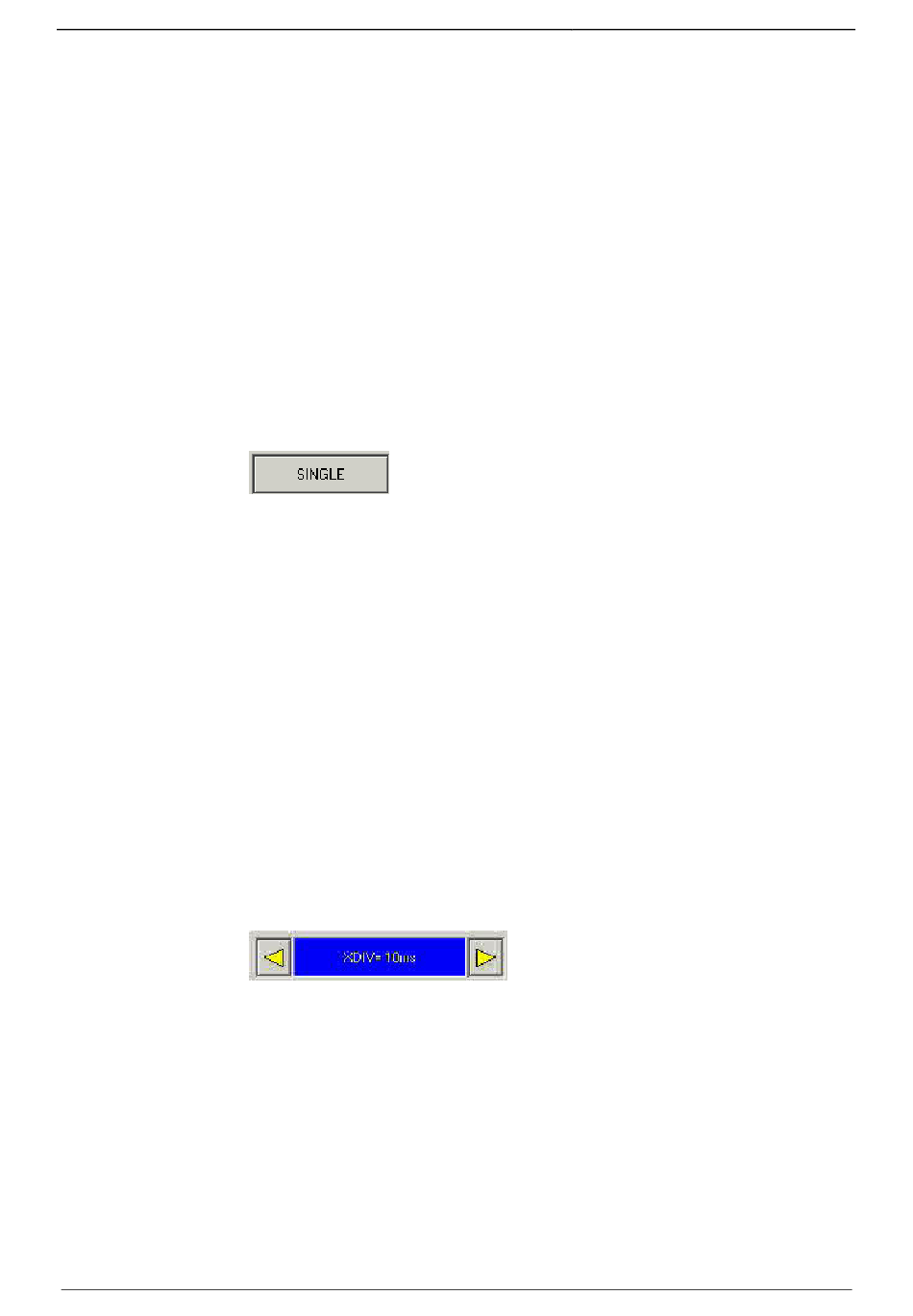

Umschalter Oszi Betriebsart:
Umschalter Oszi Betriebsart:
Auswahl der gewünschten Betriebsart: SINGLE, NORMAL, AUTO und ROLL durch
Anklicken dieser Schaltfläche.
Die Änderung der Betriebsart ist auch während eines Messvorganges zulässig. Die
aktuelle Messung wird abgebochen und mit den geänderten Einstellungen erneut
gestartet.
Folgende Betriebsarten sind möglich:
Betriebsart
Kurzbeschreibung
SINGLE
Einzelmessung von 1-4 Kanälen mit Trigger auf einen frei
wählbaren Kanal
NORMAL
Wie Single, nur das nach jedem Triggerereignis die Messung
erneut gestartet wird.
AUTO
Kein Trigger. Andauernde Messwertaufnahme mit der gewählten
Abtastzeit bzw. XDIV – Einstellung
ROLL
Kontinuierliche Messwertaufnahme von 1 .. 4 Kanälen mit
wählbarer Abtastzeit und einer Speichertiefe von 2000 Messwerten
je Kanal.
Bei SINGLE / NORMAL / AUTO erfolgt die Messung in Compax3 und wird
abschließend in den PC geladen und dargestellt.
Bei ROLL werden die Messwerte kontinuierlich in den PC geladen und dargestellt.
Einstellung der Zeitbasis XDIV
Einstellung der Zeitbasis XDIV
Abhängig von der gewählten Betriebsart kann mittels den Pfeiltasten die Zeitbasis
verändert werden.
190-120113N09 C3I12T11 Juni 2014
