Inbetriebnahme Compax3
146

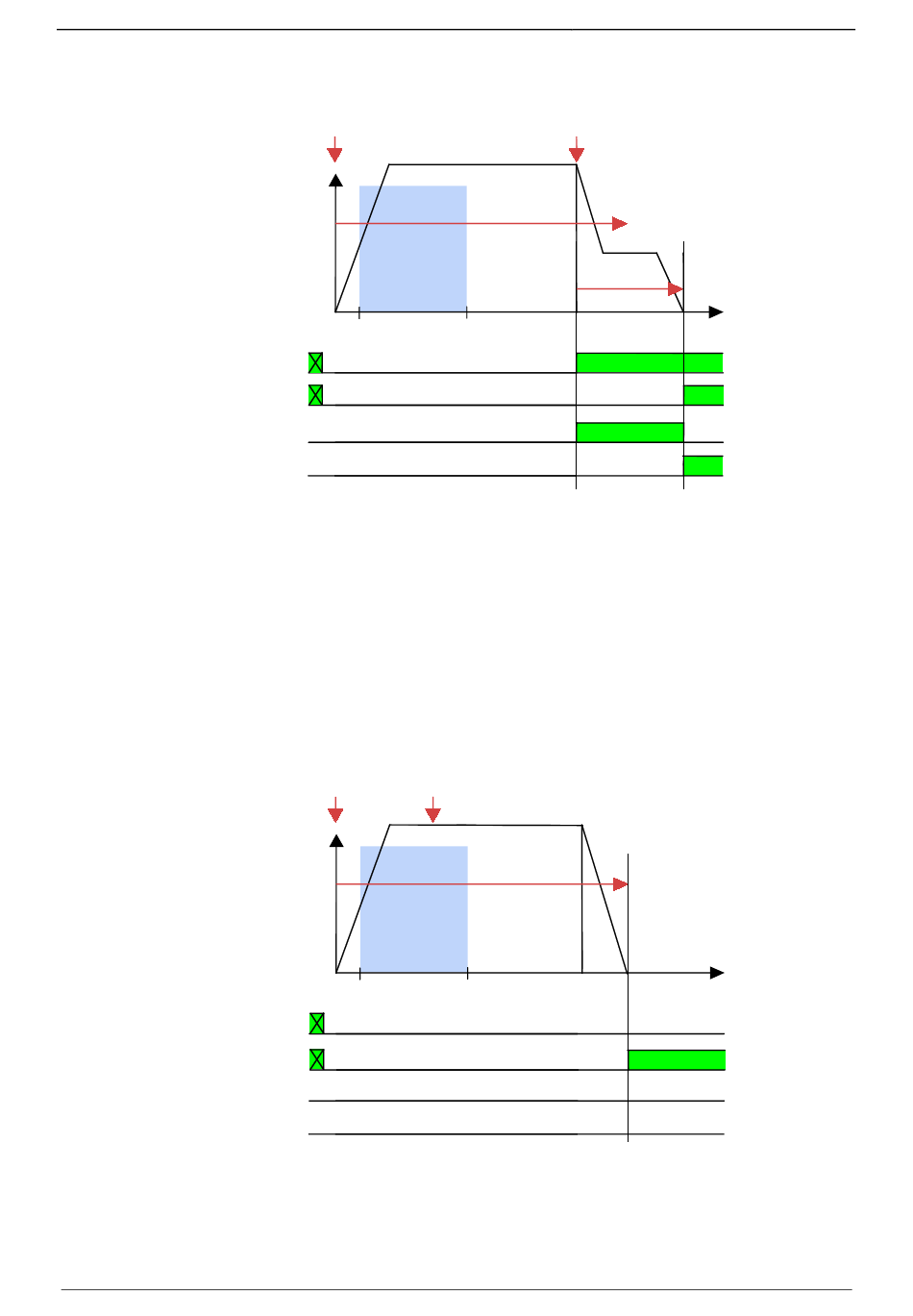

Beispiel 1: Marke kommt nach dem Marken - Sperr - Fensters
Start
v
StartIgnore
Regf
POS
1
2
Start
Start-Signal für die Markenpositionierung (M.E5 an X22/13 oder STW.13)
RegSearch:
Positionierung zum Suchen der Marke
RegMove:
Positionierung nach Marke
StartIgnore:
Marken - Sperr - Fenster: (siehe Seite 141) Beginn der Sperrzone
StopIgnore:
Marken - Sperr - Fenster: Ende der Sperrzone
Reg:
Markensignal (E4 an X12/10)
Regf:
Signal: Marke erkannt
(Zustandswort 2 Bit15 (Signal über PSBs bei E/A-Steuerung))
POS:
Signal: Position erreicht
(Ausgang A1: X12/3 oder Zustandswort 1 Bit 9)
1
Programmierbare Statusbits von RegSearch (nur bei Positionieren mit Satzanwahl)
2
Programmierbare Statusbits von RegMove (nur bei Positionieren mit Satzanwahl)
Beispiel 2: Marke kommt innerhalb des Marken - Sperr - Fensters
Start Reg
v
StartIgnore
Regf
POS
1
2
