Gerätebeschreibung Compax3
3.4

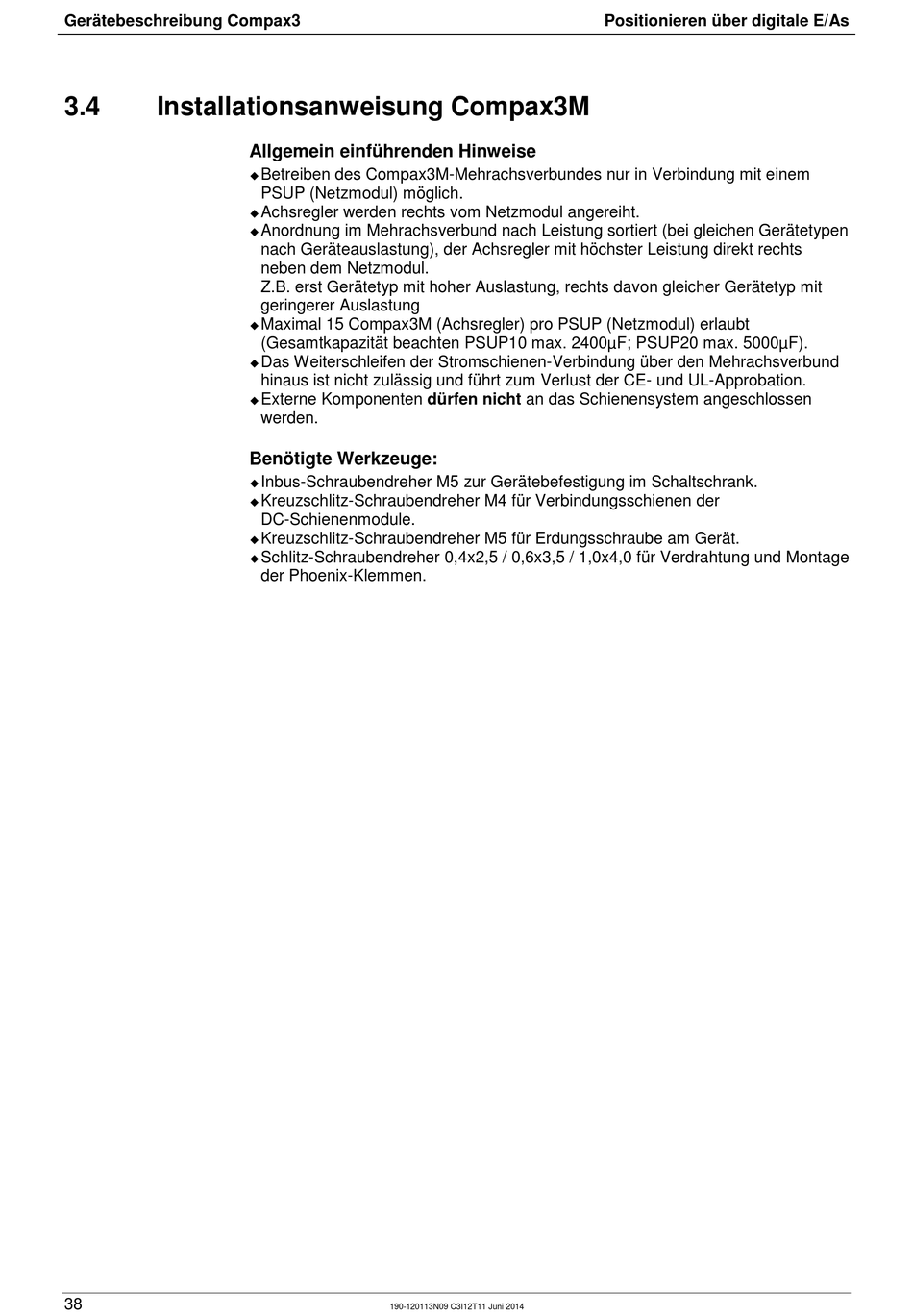

Installationsanweisung Compax3M
38
Allgemein einführenden Hinweise
Betreiben des Compax3M-Mehrachsverbundes nur in Verbindung mit einem
PSUP (Netzmodul) möglich.
Achsregler werden rechts vom Netzmodul angereiht.
Anordnung im Mehrachsverbund nach Leistung sortiert (bei gleichen Gerätetypen
nach Geräteauslastung), der Achsregler mit höchster Leistung direkt rechts
neben dem Netzmodul.
Z.B. erst Gerätetyp mit hoher Auslastung, rechts davon gleicher Gerätetyp mit
geringerer Auslastung
Maximal 15 Compax3M (Achsregler) pro PSUP (Netzmodul) erlaubt
(Gesamtkapazität beachten PSUP10 max. 2400µF; PSUP20 max. 5000µF).
Das Weiterschleifen der Stromschienen-Verbindung über den Mehrachsverbund
hinaus ist nicht zulässig und führt zum Verlust der CE- und UL-Approbation.
Externe Komponenten dürfen nicht an das Schienensystem angeschlossen
werden.
Benötigte Werkzeuge:
Inbus-Schraubendreher M5 zur Gerätebefestigung im Schaltschrank.
Kreuzschlitz-Schraubendreher M4 für Verbindungsschienen der
DC-Schienenmodule.
Kreuzschlitz-Schraubendreher M5 für Erdungsschraube am Gerät.
Schlitz-Schraubendreher 0,4x2,5 / 0,6x3,5 / 1,0x4,0 für Verdrahtung und Montage
der Phoenix-Klemmen.
190-120113N09 C3I12T11 Juni 2014
