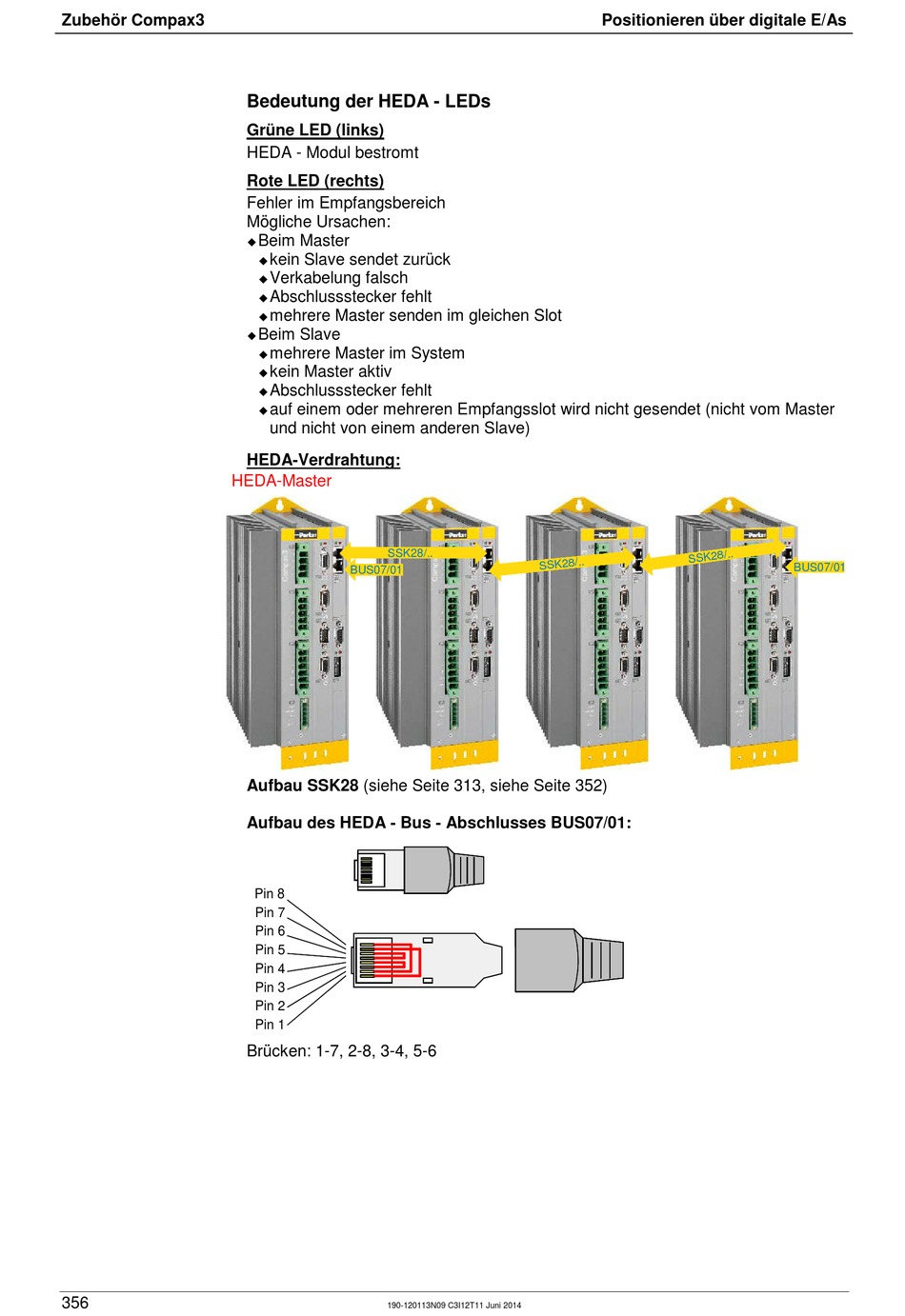

Bedeutung der HEDA - LEDs
Grüne LED (links)
HEDA - Modul bestromt
Rote LED (rechts)
Fehler im Empfangsbereich
Mögliche Ursachen:
Beim Master
kein Slave sendet zurück
Verkabelung falsch
Abschlussstecker fehlt
mehrere Master senden im gleichen Slot
Beim Slave
mehrere Master im System
kein Master aktiv
Abschlussstecker fehlt
auf einem oder mehreren Empfangsslot wird nicht gesendet (nicht vom Master
und nicht von einem anderen Slave)
HEDA-Verdrahtung:
SSK28/..
BUS07/01
Aufbau SSK28 (siehe Seite 313, siehe Seite 352)
Aufbau des HEDA - Bus - Abschlusses BUS07/01:
Pin 8
Pin 7
Pin 6
Pin 5
Pin 4
Pin 3
Pin 2
Pin 1
Brücken: 1-7, 2-8, 3-4, 5-6
190-120113N09 C3I12T11 Juni 2014
Positionieren über digitale E/As
BUS07/01
