Inbetriebnahme Compax3
154

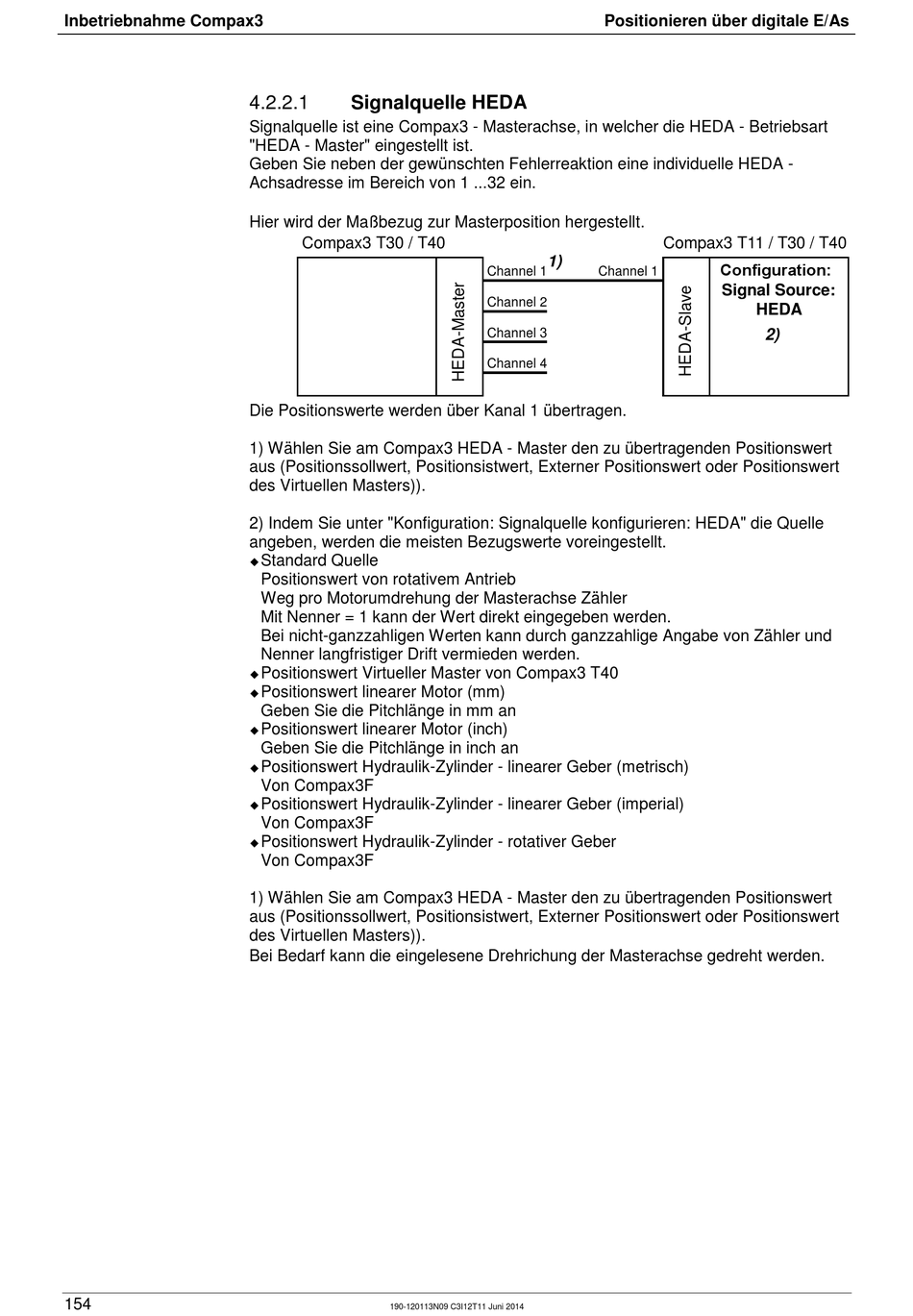

4.2.2.1
Signalquelle HEDA
Signalquelle ist eine Compax3 - Masterachse, in welcher die HEDA - Betriebsart
"HEDA - Master" eingestellt ist.
Geben Sie neben der gewünschten Fehlerreaktion eine individuelle HEDA -
Achsadresse im Bereich von 1 ...32 ein.
Hier wird der Maßbezug zur Masterposition hergestellt.
Compax3 T30 / T40
Die Positionswerte werden über Kanal 1 übertragen.
1) Wählen Sie am Compax3 HEDA - Master den zu übertragenden Positionswert
aus (Positionssollwert, Positionsistwert, Externer Positionswert oder Positionswert
des Virtuellen Masters)).
2) Indem Sie unter "Konfiguration: Signalquelle konfigurieren: HEDA" die Quelle
angeben, werden die meisten Bezugswerte voreingestellt.
Standard Quelle
Positionswert von rotativem Antrieb
Weg pro Motorumdrehung der Masterachse Zähler
Mit Nenner = 1 kann der Wert direkt eingegeben werden.
Bei nicht-ganzzahligen Werten kann durch ganzzahlige Angabe von Zähler und
Nenner langfristiger Drift vermieden werden.
Positionswert Virtueller Master von Compax3 T40
Positionswert linearer Motor (mm)
Geben Sie die Pitchlänge in mm an
Positionswert linearer Motor (inch)
Geben Sie die Pitchlänge in inch an
Positionswert Hydraulik-Zylinder - linearer Geber (metrisch)
Von Compax3F
Positionswert Hydraulik-Zylinder - linearer Geber (imperial)
Von Compax3F
Positionswert Hydraulik-Zylinder - rotativer Geber
Von Compax3F
1) Wählen Sie am Compax3 HEDA - Master den zu übertragenden Positionswert
aus (Positionssollwert, Positionsistwert, Externer Positionswert oder Positionswert
des Virtuellen Masters)).
Bei Bedarf kann die eingelesene Drehrichung der Masterachse gedreht werden.
190-120113N09 C3I12T11 Juni 2014
Positionieren über digitale E/As
1)
Channel 1
Channel 1
Channel 2
Channel 3
Channel 4
Compax3 T11 / T30 / T40
Configuration:
Signal Source:
HEDA
2)
