Parker EME

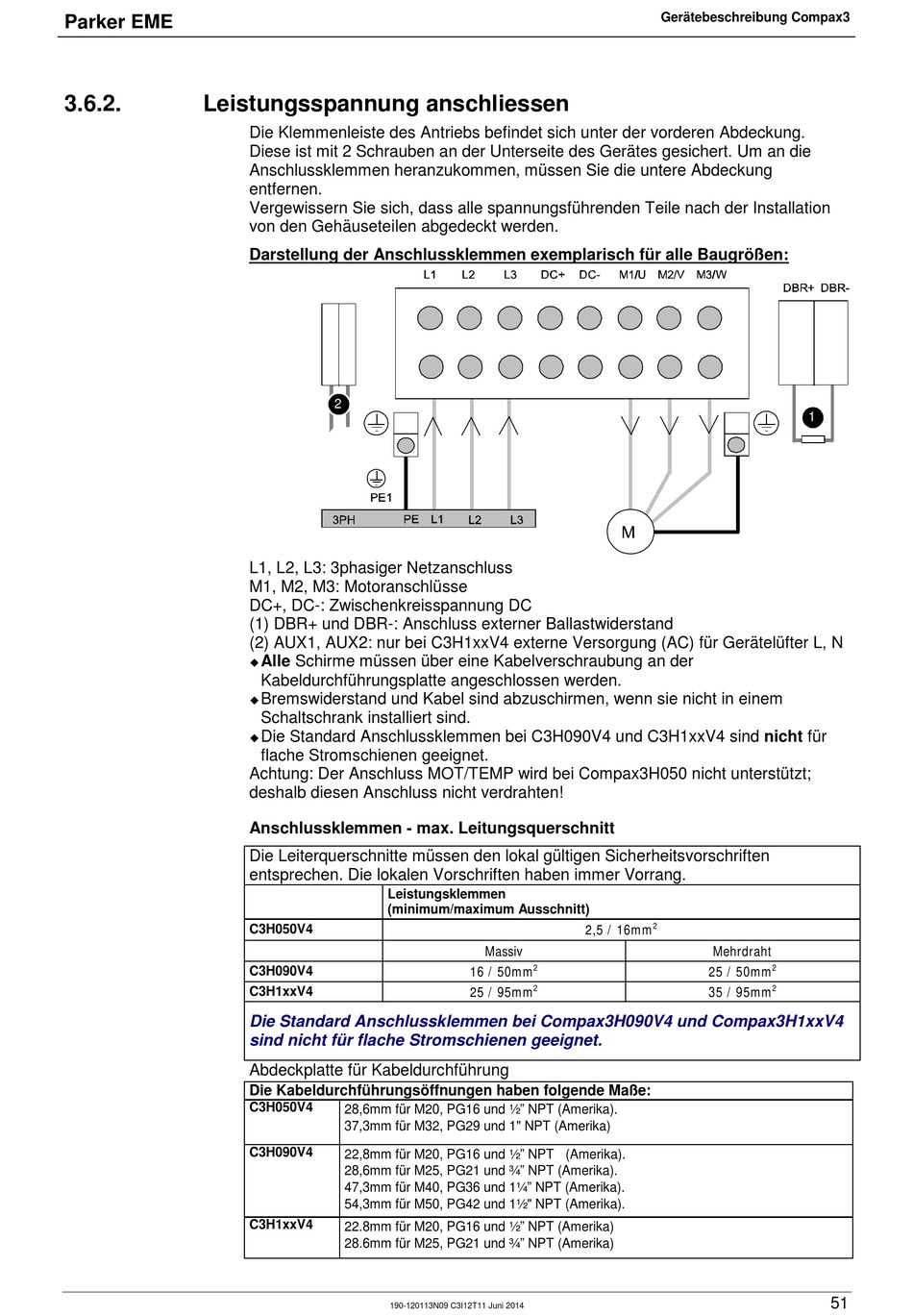

3.6.2.
Leistungsspannung anschliessen
Die Klemmenleiste des Antriebs befindet sich unter der vorderen Abdeckung.
Diese ist mit 2 Schrauben an der Unterseite des Gerätes gesichert. Um an die
Anschlussklemmen heranzukommen, müssen Sie die untere Abdeckung
entfernen.
Vergewissern Sie sich, dass alle spannungsführenden Teile nach der Installation
von den Gehäuseteilen abgedeckt werden.
Darstellung der Anschlussklemmen exemplarisch für alle Baugrößen:
2
L1, L2, L3: 3phasiger Netzanschluss
M1, M2, M3: Motoranschlüsse
DC+, DC-: Zwischenkreisspannung DC
(1) DBR+ und DBR-: Anschluss externer Ballastwiderstand
(2) AUX1, AUX2: nur bei C3H1xxV4 externe Versorgung (AC) für Gerätelüfter L, N
Alle Schirme müssen über eine Kabelverschraubung an der
Kabeldurchführungsplatte angeschlossen werden.
Bremswiderstand und Kabel sind abzuschirmen, wenn sie nicht in einem
Schaltschrank installiert sind.
Die Standard Anschlussklemmen bei C3H090V4 und C3H1xxV4 sind nicht für
flache Stromschienen geeignet.
Achtung: Der Anschluss MOT/TEMP wird bei Compax3H050 nicht unterstützt;
deshalb diesen Anschluss nicht verdrahten!
Anschlussklemmen - max. Leitungsquerschnitt
Die Leiterquerschnitte müssen den lokal gültigen Sicherheitsvorschriften
entsprechen. Die lokalen Vorschriften haben immer Vorrang.
Leistungsklemmen
(minimum/maximum Ausschnitt)
C3H050V4
C3H090V4
C3H1xxV4
Die Standard Anschlussklemmen bei Compax3H090V4 und Compax3H1xxV4
sind nicht für flache Stromschienen geeignet.
Abdeckplatte für Kabeldurchführung
Die Kabeldurchführungsöffnungen haben folgende Maße:
C3H050V4
28,6mm für M20, PG16 und ½" NPT (Amerika).
37,3mm für M32, PG29 und 1" NPT (Amerika)
C3H090V4
22,8mm für M20, PG16 und ½" NPT (Amerika).
28,6mm für M25, PG21 und ¾" NPT (Amerika).
47,3mm für M40, PG36 und 1¼" NPT (Amerika).
54,3mm für M50, PG42 und 1½" NPT (Amerika).
C3H1xxV4
22.8mm für M20, PG16 und ½" NPT (Amerika)
28.6mm für M25, PG21 und ¾" NPT (Amerika)
190-120113N09 C3I12T11 Juni 2014
2,5 / 16mm
Massiv
2
16 / 50mm
2
25 / 95mm
Gerätebeschreibung Compax3
1
2
Mehrdraht
2
25 / 50mm
2
35 / 95mm
51
