Inbetriebnahme Compax3
Ohne
Maschinennull-Initia
tor
120
Mit Motornullpunkt
In diesem Kapitel finden Sie
Maschinennull nur aus Motorreferenz ............................................................................ 120
Mit Wende-Initiatoren..................................................................................................... 121
Maschinennull nur aus Motorreferenz

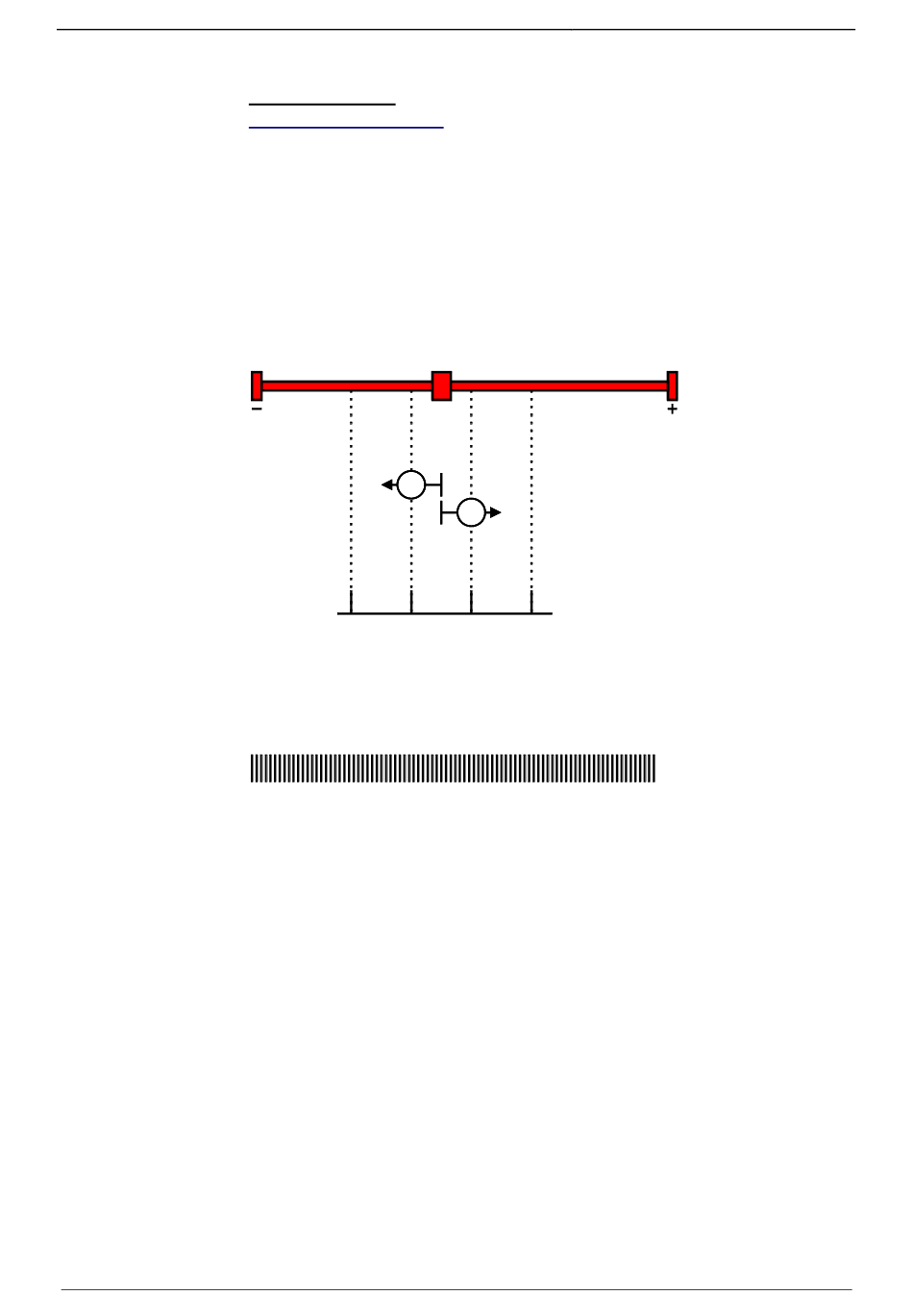

MN-M 33,34: MN am Motornullpunkt
Es wird nur der Motornullpunkt ausgewertet (Kein MN-Initiator):
MN-M 33: Bei MN-Fahrt wird von der aktuellen Lage ausgehend der nächste
Motornullpunkt in negativer Verfahrrichtung als MN verwendet.
MN-M 34: Bei MN-Fahrt wird von der aktuellen Lage ausgehend der nächste
Motornullpunkt in positiver Verfahrrichtung als MN verwendet.
33
1
1: Motornullpunkt
MN-M 130, 131: Absolutlage über Abstandscodierung erfassen
Nur für Motor-Feedback mit Abstandscodierung (über den Wert des Abstandes
kann die absolute Lage ermittelt werden).
Compax3 ermittelt aus dem Abstand 2er Signale die absolute Lage und bleibt dann
stehen (fährt nicht automatisch auf Position 0).
1: Signale der Abstandscodierung
190-120113N09 C3I12T11 Juni 2014
