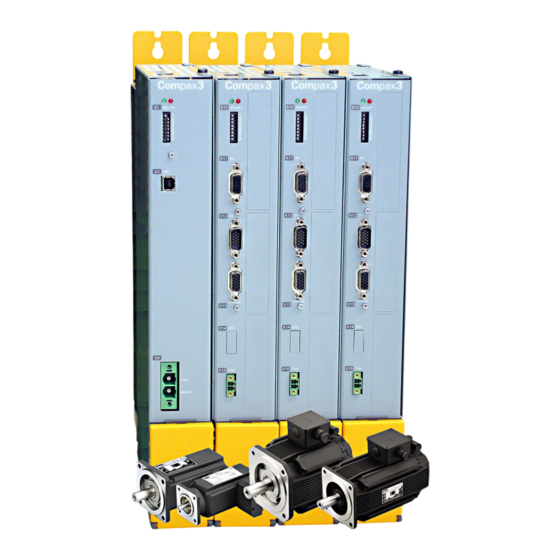

Compax3
Installations-Handbuch Compax3M
Mehrachsgeräte
Technische Änderungen vorbehalten.
Daten entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung.
Electromechanical Automation
Papierversion
Release R09-20
31.05.11 15:49
C3Manager-Compax3M
Unterlagen / Software
user guides / tools
manuels / tools:
Compax3 - DVD (english, deutsch, français)
+
Compax3M Installations-Handbuch deutsch
Compax3M Installation Manual english
Manuel technique Compax3M français
190-120148N5 Juni 2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Parker Compax3 Serie
Inhaltszusammenfassung für Parker Compax3 Serie
- Seite 1 Compax3 Electromechanical Automation Installations-Handbuch Compax3M Mehrachsgeräte C3Manager-Compax3M Papierversion Unterlagen / Software user guides / tools manuels / tools: Compax3 - DVD (english, deutsch, français) Compax3M Installations-Handbuch deutsch Compax3M Installation Manual english Manuel technique Compax3M français Release R09-20 Technische Änderungen vorbehalten.
-
Seite 2: Haftungsausschluss
Tel.: +44 (0)1202 606300 • Fax: +44 (0)1202 606301 E-mail: sales.automation@parker.com mailto:sales.automation@parker.com • Internet: www.parker-eme.com http://www.parker-eme.com Italien: Parker Hannifin S.p.A • SSD SBC • Electromechanical Automation • Via Gounod, 1 I-20092 Cinisello Balsamo (MI), Italy Tel.: +39 (0)2 66012459 • Fax: +39 (0)2 66012808 E-mail: sales.automation@parker.com mailto:sales.sbc@parker.com •... -
Seite 3: Hinweis Zu Den Unterlagen
Parker Integrated Desweiteren befindet sich das Softwaretool "Parker Integrated Engineering Tool" Engineering Tool auf der C3 DVD, welches zur Projektverwaltung mehrerer Parker Motion Control Produkte dient. Mehrere Achsen werden in einem gemeinsamen Projekt verwaltet. Der Compax3 ServoManager wird per "Plug & Play" für jede Compax3 - Achse eingebunden. Die Konfiguration, Optimierung, .. -
Seite 4: C3 Servomanager
Hinweis zu den Unterlagen Mehrachsgeräte C3 ServoManager Installation des C3 Der Compax3 ServoManager kann direkt von der Compax3-DVD installiert ServoManagers werden. Klicken Sie auf den entsprechenden Hyperlink bzw. starten Sie das Installationsprogram "C3Mgr_Setup_V..exe" und folgen Sie den Anweisungen. PC - Anforderungen Empfehlung: Betriebsystem: MS Windows XP SP3 / MS Vista (32 Bit) / Windows 7 (32 Bit / 64 Bit) - Seite 5 Parker EME Hinweis zu den Unterlagen Geräteauswahl Im Menübaum unter Geräteauswahl können Sie den Gerätetyp des angeschlossenen Geräts einlesen (Online Geräteidentifikation) oder einen Gerätetyp auswählen (Geräteauswahl-Wizard). Konfiguration Mit einem Doppelklick auf "Konfiguration" wird nun der Konfigurations-Wizard gestartet. Dieser führt Sie durch alle Eingabefenster der Konfiguration.
-
Seite 6: Inhaltsverzeichnis
Hinweis zu den Unterlagen Mehrachsgeräte Inhalt 1. Hinweis zu den Unterlagen ..............3 C3 ServoManager ..................4 2. Einleitung ....................8 Gerätezuordnung ..................8 Lieferumfang .................... 8 Typenschild ....................9 Verpackung, Transport, Lagerung ............11 Sicherheitshinweise ................13 2.5.1. Allgemeine Gefahren ..................13 2.5.2. - Seite 7 Parker EME Hinweis zu den Unterlagen 3.6.5. Netzversorgung PSUP (Netzmodul) X41 ............32 3.6.6. Ballastwiderstand / Temperaturschalter PSUP (Netzmodul) ...... 35 3.6.7. Motor / Motorbremse Compax3M (Achsregler) ..........37 3.6.8. Sicherheitstechnik Option für Compax3M (Achsregler) ......38 Kommunikationsschnittstellen ............. 38 3.7.1.
-
Seite 8: Einleitung
Einleitung Mehrachsgeräte 2. Einleitung In diesem Kapitel finden Sie Gerätezuordnung ....................... 8 Lieferumfang ........................8 Typenschild ........................9 Verpackung, Transport, Lagerung ..................11 Sicherheitshinweise ......................13 Garantiebedingungen ...................... 15 Einsatzbedingungen ......................16 EG - Konformitätserklärung Compax3M ................22 EG - Konformitätserklärung PSUP ................... 23 Gerätezuordnung Diese Anleitung gilt für folgende Geräte: Compax3M050D6 + Ergänzung... -
Seite 9: Typenschild
Parker EME Einleitung Typenschild Die vorliegende Gerätesausführung ist durch das Typenschild (auf dem Gehäuse) definiert: Compax3 - Typenschild (Beispiel): Erläuterung: Gerätebezeichnung: Die komplette Bestell - Bezeichnung des Geräts (2, 5, 6, 9, 8). C3: Abkürzung für Compax3 S025: Einachsgerät, Gerätenennstrom in 100mA (025=2,5A) M050: Mehrachsgerät, Gerätenennstrom in 100mA (050=5A) - Seite 10 Einleitung Mehrachsgeräte Typenschild: PSUP (Beispiel) Erläuterung: Gerätebezeichnung: Die komplette Bestell - Bezeichnung des Geräts (2 - 4). PSUPx0: Netzmodul 3AC 230...480V, Nennleistung in 1kW (10=10kW) D6: Kennzeichnung Nennversorgung Konfigurations-und Parametrierinterface: USB: USB Anschluß Optionen: Mxx: E/A-Erweiterung Eindeutige Nummer des vorliegenden Geräts Datum des Ausgangstests Nominale Versorgungsspannung: Power Input: Eingangsversorgungsdaten Power Output: Ausgangsdaten...
-
Seite 11: Entsorgung
Parker EME Einleitung Verpackung, Transport, Lagerung Verpackungsmaterial und Transport Vorsicht! Die Verpackung ist brennbar; bei unsachgemäßer Entsorgung durch Verbrennung können tödlich wirkende Rauchgase entstehen. Die Verpackung ist für den Fall der Rücksendung aufzubewahren. Unsachgemäße oder falsche Verpackung kann zu Transportschäden führen. -
Seite 12: Formierung Der Kondensatoren
Einleitung Mehrachsgeräte Hinweis bei Lagerung >1 Jahr: Formierung der Kondensatoren Formierung der Kondensatoren nur bei 400VAC - Achsregler und Netzmodul PSUP erforderlich Wurde das Gerät länger als 1 Jahr gelagert, dann müssen die Zwischenkreiskondensatoren neu formiert werden! Ablauf der Formierung: Lösen Sie alle elektrischen Anschlüsse ... -
Seite 13: Sicherheitshinweise
Parker EME Einleitung Sicherheitshinweise In diesem Kapitel finden Sie Allgemeine Gefahren ....................... 13 Sicherheitsbewußtes Arbeiten ..................13 Spezielle Sicherheitshinweise ..................14 2.5.1. Allgemeine Gefahren Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Das beschriebene Gerät ist nach dem Stand der Technik gebaut und ist betriebssicher. -
Seite 14: Spezielle Sicherheitshinweise
Einleitung Mehrachsgeräte 2.5.3. Spezielle Sicherheitshinweise Prüfen Sie die Zuordnung von Gerät und Dokumentation. Lösen Sie die elektrischen Anschlüssen nie unter Spannung. Durch Sicherheitseinrichtungen muß verhindert werden, dass bewegte oder rotierende Teile berührt werden können. Achten Sie darauf, daß das Gerät nur in einwandfreiem Zustand betrieben wird. ... -
Seite 15: Garantiebedingungen
Parker EME Einleitung Achtung - Heiße Oberfläche! Der Kühlkörper kann sehr heiß werden (>70°C) Schutzabdeckungen Achtung! Der Bediener ist für Schutzabdeckung und/oder zusätzliche Sicherheitsmaßnahmen verantwortlich, um Personenschäden und Elektrounfälle zu vermeiden. Hinweis bei Lagerung >1 Jahr: Formierung der Kondensatoren Formierung der Kondensatoren nur bei 400VAC - Achsregler und Netzmodul PSUP erforderlich Wurde das Gerät länger als 1 Jahr gelagert, dann müssen die... -
Seite 16: Einsatzbedingungen
Einleitung Mehrachsgeräte Einsatzbedingungen In diesem Kapitel finden Sie Einsatzbedingungen für den CE - konformen Betrieb ............16 Einsatzbedingungen für die UL-Zulassung Compax3M ............ 19 Strom auf dem Netz-PE (Ableitstrom) ................20 Versorgungsnetze ......................21 2.7.1. Einsatzbedingungen für den CE - konformen Betrieb In diesem Kapitel finden Sie Einsatzbedingungen Netzfilter .................. -
Seite 17: Einsatzbedingungen Kabel / Motordrossel
Verbinden Sie das Filtergehäuse und das Gerät flächig, gut metallisch leitend und niederinduktiv mit der Schrankmasse. Befestigen Sie das Filtergehäuse und das Gerät niemals auf lackierten Oberflächen! Zubehör: Verwenden Sie nur das von Parker empfohlene Zubehör Schirme aller Kabel beidseitig großflächig kontaktieren! 190-120148N5 Juni 2011... - Seite 18 Einleitung Mehrachsgeräte Warnung: Dies ist ein Produkt der eingeschränkten Vertriebsklasse nach EN 61800-3. In einer Wohnumwelt kann dieses Produkt hochfrequente Störungen verursachen, in deren Fall der Anwender aufgefordert werden kann, geeignete Maßnahmen zu ergreifen. 190-120148N5 Juni 2011...
-
Seite 19: Einsatzbedingungen Für Die Ul-Zulassung Compax3M
Parker EME Einleitung 2.7.2. Einsatzbedingungen für die UL-Zulassung Compax3M UL-Zulassung für PSUP/Compax3M UL-Konform: nach UL508C Zertifiziert E-File_Nr.: E235342 Die UL-Zulassung ist durch ein am Gerät (Typenschild) sichtbares "UL" - Zeichen dokumentiert. Einsatzbedingungen Die Geräte dürfen nur in einer Umgebung mit max. Verschmutzungsgrad 2 ... -
Seite 20: Strom Auf Dem Netz-Pe (Ableitstrom)
Einleitung Mehrachsgeräte 2.7.3. Strom auf dem Netz-PE (Ableitstrom) Achtung! Dieses Produkt kann einen Gleichstrom im Schutzleiter verursachen. Wo für den Schutz im Falle einer direkten oder indirekten Berührung ein Differenzstromgerät (RCD) verwendet wird, ist auf der Stromversorgungsseite dieses Produktes nur ein RCD vom Typ B (allstromsensitiv) zulässig. -
Seite 21: Versorgungsnetze
Parker EME Einleitung 2.7.4. Versorgungsnetze Dieses Produkt ist für den festen Netzanschluß an TN-Netze (TN-C, TN-C-S oder TN-S) vorgesehen. Dabei ist zu beachten, dass die Leiter-Erde Spannung 300VAC nicht überschreiten darf. Bei Erdung des Neutralleiters sind Netzspannungen bis 480VAC zulässig. -
Seite 22: Eg - Konformitätserklärung Compax3M
Einleitung Mehrachsgeräte EG - Konformitätserklärung Compax3M 190-120148N5 Juni 2011... -
Seite 23: Eg - Konformitätserklärung Psup
Parker EME Einleitung EG - Konformitätserklärung PSUP 190-120148N5 Juni 2011... -
Seite 24: Gerätebeschreibung
Gerätebeschreibung Mehrachsgeräte 3. Gerätebeschreibung In diesem Kapitel finden Sie Installationsanweisung Compax3M .................. 24 Montage und Abmessungen .................... 26 Auslieferzustand ......................28 Bedeutung der Status-LEDs - Compax3 Achsregler ............28 Bedeutung der Status-LEDs - PSUP (Netzmodul) ............28 PSUP/Compax3M Anschlüsse ..................29 Kommunikationsschnittstellen .................. - Seite 25 Parker EME Gerätebeschreibung Installationsreihenfolge Befestigen der Geräte im Schaltschrank. Vorbohren der Montageplatte im Schaltschrank nach Angabe. Abmessungen (siehe Seite 26). M5-Schrauben locker in die Bohrungen einschrauben. Geräte in obere Schrauben einhängen und auf unterer Schraube aufsetzen. Alle Geräte festschrauben. Das Anzugsmoment ist abhängig vom Schraubentyp (z.B.
-
Seite 26: Montage Und Abmessungen
Gerätebeschreibung Mehrachsgeräte Montage und Abmessungen Lüftung: Während des Betriebs strahlt das Gerät Wärme (Verlustleistung) ab. Sehen Sie ausreichenden Montageabstand unter und über dem Gerät vor, um die freie Zirkulation der Kühlluft zu gewährleisten. Beachten Sie die vorgeschriebenen Abstände anderer Geräte. Vergewissern Sie sich, dass die Montageplatte keinen anderen Temperatureinflüssen als denen der darauf montierten Geräte ausgesetzt ist. -
Seite 27: Montage Und Abmessungen Psup20/Psup30/C3M300D6
Parker EME Gerätebeschreibung 3.2.2. Montage und Abmessungen PSUP20/PSUP30/C3M300D6 Angaben für PSUP20/PSUP30/C3M300D6 Befestigung: 4 Inbusschrauben M5 101mm 50,5mm 50,5mm 263mm 90° 400mm 360mm 96mm 100mm Toleranzen : DIN ISO 2768-f 3.2.3. Abweichende Gehäusekonstruktion bei oberer Befestigung möglich Befestigung: 3 Inbusschrauben M5... -
Seite 28: Auslieferzustand
Gerätebeschreibung Mehrachsgeräte Auslieferzustand Compax3 wird ohne Konfiguration ausgeliefert! Nach dem Einschalten von 24VDC wird dies durch Blinken der roten LED angezeigt; die grüne LED ist dabei aus. Konfigurieren Sie das Gerät mit der Windows-Software "Compax3 - ServoManager"! Bedeutung der Status-LEDs - Compax3 Achsregler Gerätestatus LEDs LED rechts (rot) LED links (grün) Spannungen fehlen... -
Seite 29: Psup/Compax3M Anschlüsse
Parker EME Gerätebeschreibung PSUP/Compax3M Anschlüsse In diesem Kapitel finden Sie Frontstecker ........................29 Anschlüsse Geräteunterseite ................... 30 Verbindungen Achsverbund ..................... 31 Steuerspannung 24VDC PSUP (Netzmodul) ..............32 Netzversorgung PSUP (Netzmodul) X41 ................. 32 Ballastwiderstand / Temperaturschalter PSUP (Netzmodul) ..........35 Motor / Motorbremse Compax3M (Achsregler) .............. -
Seite 30: Anschlüsse Geräteunterseite
Gerätebeschreibung Mehrachsgeräte 3.6.2. Anschlüsse Geräteunterseite Vorsicht - Gefährliche, elektrische Spannungen! Schalten Sie vor dem Verdrahten die Geräte spannungsfrei! Auch nach dem Abschalten der Netzversorgung sind noch bis zu 10 min. gefährliche Spannungen vorhanden. Vorsicht! Bei fehlender Steuerspannung wird nicht angezeigt, ob Leistungsspannung vorhanden ist. -
Seite 31: Verbindungen Achsverbund
Parker EME Gerätebeschreibung 3.6.3. Verbindungen Achsverbund Die Achsregler werden über Schienen mit den Versorgungsspannungen verbunden. 24VDC-Versorgungsspannung DC-Leistungssspannungsversorgung Die Schienen befinden sich hinter den gelben Schutzabdeckungen. Um die Schienen der Geräte zu verbinden muss eventuell der seitlich eingesteckte gelbe Kunststoffkamm entfernt werden. -
Seite 32: Steuerspannung 24Vdc Psup (Netzmodul)
Gerätebeschreibung Mehrachsgeräte Maximale Kapazität im Achsverbund: PSUP10: 2400 µF PSUP20 & PSUP30: 5000 µF Richtwert für die notwendige Kapazität im einem Achsverbund 100 µF pro kW des zeitlichen Mittelwerts der Gesamtleistung (Wellenleitungen + Verlustleistungen) des Achsverbunds. Beispiel: PSUP20 (1175 µF) mit einem Achsregler (440 µF) Gesamtleistung 15 kW, 100 µF/kW =>... - Seite 33 Parker EME Gerätebeschreibung Stecker X41 Bezeichnung Erdleiter Phase 3 Phase 2 Phase 1 Netzanschluss PSUP10D6 Gerätetyp PSUP10 230V 400V 480V 230VAC ±10% 400VAC ±10% 480VAC ±10% Netzspannung 50-60Hz 50-60Hz 50-60Hz Bemessungsspannung 3AC 230V 3AC 400V 3AC 480V Eingangsstrom 22Aeff 22Aeff...
- Seite 34 Gerätebeschreibung Mehrachsgeräte Netzanschluss PSUP30D6 Gerätetyp PSUP30 230V 400V 480V Netzspannung 230VAC ±10% 400VAC ±10% 480VAC ±10% 50-60Hz 50-60Hz 50-60Hz Bemessungsspannung 3AC 230V 3AC 400V 3AC 480V Eingangsstrom 50Aeff 50Aeff 42Aeff Ausgangsspannung 325VDC ±10% 565VDC ±10% 680VDC ±10% Ausgangsleistung 17kW 30kW 30kW Impulsleistung (<5s) 34kW...
-
Seite 35: Ballastwiderstand / Temperaturschalter Psup (Netzmodul)
Parker EME Gerätebeschreibung Maßbild: LCG-0055-0,45 mH-UL Vorsicht - Gefährliche, elektrische Spannungen! Schalten Sie vor dem Verdrahten die Geräte spannungsfrei! Auch nach dem Abschalten der Netzversorgung sind noch bis zu 10 min. gefährliche Spannungen vorhanden. 3.6.6. Ballastwiderstand / Temperaturschalter PSUP (Netzmodul) Die im Bremsbetrieb entstehende Energie muss über einen Ballastwiderstand... - Seite 36 Gerätebeschreibung Mehrachsgeräte Bremsbetrieb PSUPxxD6 (Netzmodul) Gerätetyp PSUP10 PSUP20 PSUP30 Kapazität / 550 µF/ 1175 µF/ 1175 µF/ Speicherbare Energie 92 Ws bei 400 V 197 Ws bei 400 V 197 Ws bei 400 V 53 Ws bei 480 V 114 Ws bei 480 V 114 Ws bei 480 V Minimaler Ballast - 27 Ω...
-
Seite 37: Motor / Motorbremse Compax3M (Achsregler)
Parker EME Gerätebeschreibung 3.6.7. Motor / Motorbremse Compax3M (Achsregler) Stecker X43 Bezeichnung Motorkabel Aderbezeichnung* Motorhaltebremse * Motorhaltebremse * PE (Motor) YE / GN YE / GN YE / GN W (Motor) W / L3 / D / L- V (Motor) -
Seite 38: Erfassen Der Motortemperatur Compax3M (Achsregler)
Gerätebeschreibung Mehrachsgeräte 3.6.7.1 Erfassen der Motortemperatur Compax3M (Achsregler) Stecker X15 Die Erfassung der Motortemperatur durch den Achsregler kann wahlweise über den Anschluss von X15 (Tmot) oder über das Feedbackkabel und den entsprechenden Anschluss an X13 PIN10 erfolgen. Bez. Sensor Die Temperaturerfassung an X15 (Tmot) darf nicht gleichzeitig mit X13 Pin10 angeschlossen werden. -
Seite 39: Basis-Adresse Einstellen
Parker EME Gerätebeschreibung 3.7.1.2 Kommunikation im Achsverbund (Stecker X30, X31) Über ein SSK28-Kabel und Doppel-RJ45-Buchsen an der Geräteoberseite wird die Kommunikation im Achsverbund realisiert. Angefangen bei PSUP (Netzmodul) wird immer von X30 zu X31 des nächsten Gerätes verbunden. Am ersten Gerät (X31) und letzten Gerät (X30) im Mehrachsverbund ist ein Busabschlussstecker (BUS07/01) notwendig. -
Seite 40: Achs-Funktion Einstellen
Gerätebeschreibung Mehrachsgeräte 3.7.1.4 Achs-Funktion einstellen Schalter S10 Funktionseinstellung für T30 und T40 Der Wert von Schalter S10 am Achsregler wird in Objekt O110.1 C3plus.Switch_DeviceFunction abgelegt und kann mit Hilfe eines Programms ausgewertet werden. Damit lässt sich eine einfache Funktionsauswahl realisieren. 190-120148N5 Juni 2011... -
Seite 41: Signalschnittstellen
Parker EME Gerätebeschreibung Signalschnittstellen In diesem Kapitel finden Sie Resolver / Feedback (Stecker X13) ................. 41 Analog / Encoder (Stecker X11)..................42 Digitale Ein-/Ausgänge (Stecker X12) ................43 3.8.1. Resolver / Feedback (Stecker X13) Feedback /X13 High Density /Sub D Pin X13 (in Abhängigkeit vom Feedback - Modul) -
Seite 42: Analog / Encoder (Stecker X11)
Gerätebeschreibung Mehrachsgeräte 3.8.2. Analog / Encoder (Stecker X11) Pin X11 Reference High Density Sub D Encoder +24V (Ausgang) max. 70mA Ain1 -: analoger Eingang - (14Bit; max. +/-10V) D/A-Monitor Kanal 1 (±10V, 8Bit Auflösung) D/A-Monitor Kanal 0 (±10V, 8Bit Auflösung) +5V (Ausgang für Encoder) max. -
Seite 43: Digitale Ein-/Ausgänge (Stecker X12)
Parker EME Gerätebeschreibung 3.8.3. Digitale Ein-/Ausgänge (Stecker X12) Pin X12 Ein- / I/O / X12 Ausgang High Density/Sub D Ausgang +24VDC Ausgang (max. 340mA) Ausgang 0 (max. 100mA) Ausgang 1 (max. 100mA) Ausgang 2 (max. 100mA) Ausgang 3 (max. 100mA) -
Seite 44: Technische Daten
Technische Daten Mehrachsgeräte 4. Technische Daten Baugrösse / Gewicht PSUP/Compax3M Abmessungen HxBxT Gewicht Gerätetyp [mm] [kg] PSUP10D6 360 x 50 x 263 3,95 PSUP20D6 & PSUP30D6 360 x 100 x 263 Compax3M050D6 360 x 50 x 263 Compax3M100D6 360 x 50 x 263 Compax3M150D6 360 x 50 x 263 Compax3M300D6... - Seite 45 Parker EME Technische Daten Netzanschluss PSUP30D6 Gerätetyp PSUP30 230V 400V 480V Netzspannung 230VAC ±10% 400VAC ±10% 480VAC ±10% 50-60Hz 50-60Hz 50-60Hz Bemessungsspannung 3AC 230V 3AC 400V 3AC 480V Eingangsstrom 50Aeff 50Aeff 42Aeff Ausgangsspannung 325VDC ±10% 565VDC ±10% 680VDC ±10% Ausgangsleistung...
-
Seite 46: Auflösung Der Motorposition
Technische Daten Mehrachsgeräte Ausgangsdaten Compax3Mxxx bei 3*400VAC Gerätetyp Compax3 M050D6 M100D6 M150D6 M300D6 Eingangsspannung 565VDC ±10% Ausgangsspannung 3x 0-400V (0...500Hz) Ausgangsnennstrom 5Aeff 10Aeff 15Aeff 30Aeff Impulsstrom für 5s* 10Aeff 20Aeff 30Aeff 60Aeff Leistung 3,33kVA 6,66kVA 10kVA 20kVA Schaltfrequenz des Motorstroms 8kHz 8kHz 8kHz... -
Seite 47: Unterstützte Motoren Und Feedbacksysteme
Parker EME Technische Daten Unterstützte Motoren und Feedbacksysteme Motoren Sinuskommutierte Synchronmotoren Direktantriebe Maximale Drehfeldfrequenz: 1000Hz* Linearmotoren Max. Drehzahl bei 8-poligen Motoren: Torquemotoren 15000min Allgemeine max. Drehzahl: 60*1000/Polpaarzahl in [min Maximale Polzahl = 600 ... -
Seite 48: Ausgang Motorhaltebremse
Technische Daten Mehrachsgeräte Ausgang Motorhaltebremse Ausgang Motorhaltebremse Compax3 Spannungsbereich 21 – 27VDC Maximaler Ausgangsstrom 1,6A (kurzschlusssicher) Sicherung Bremse Compax3M 3,15A UL-Zulassung für PSUP/Compax3M UL-Konform: nach UL508C Zertifiziert E-File_Nr.: E235342 Die UL-Zulassung ist durch ein am Gerät (Typenschild) sichtbares "UL"... -
Seite 49: Kühlung Psup/Compax3M
Parker EME Technische Daten Compax3M S1-Option: Signal-Eingänge für Anschluss X14 Nominalspannung der Eingänge Erforderliche Isolierung Geerdete Schutzkleinspannung, PELV der Steuerspannung 24V Absicherung der STO – Steuerspannung Anzahl der Eingänge Signaleingänge über Low = 0...7V DC oder offen Optokoppler High = 15...30V DC... -
Seite 50: Eg-Richtlinien Und Angewandte, Harmonisierte Eu-Normen
Technische Daten Mehrachsgeräte EG-Richtlinien und angewandte, harmonisierte EU-Normen EG Niederspannungsrichtlinie EN 61800-5-1, Norm für elektrische 2006/95/EG Leistungsantriebssysteme mit einstellbarer Drehzahl; Anforderungen an die elektrische Sicherheit EN 60664-1, Isolationskoordinaten für elektrische Betriebsmittel in Niederspannungsanlagen EN 60204-1, Maschinennorm z.T. angewendet EG-EMV-Richtlinie EN 61800-3, EMV-Norm 2004/108/EG Produktnorm für drehzahlveränderbare Antriebe Genauere Angaben zu technischen Daten der Compax3 - Geräte finden Sie in... -
Seite 51: Index
Parker EME Index 5. Index Abweichende Gehäusekonstruktion bei oberer Kommunikation Compax3M • 38 Befestigung möglich • 27 Kommunikation im Achsverbund (Stecker X30, Achs-Funktion einstellen • 40 X31) • 39 Allgemeine Gefahren • 13 Kommunikationsschnittstellen • 38 Analog / Encoder (Stecker X11) • 42 Kondensatoren •... - Seite 52 Index Mehrachsgeräte Weitere Einsatzbedingungen • 17 X11 • 42 X12 • 43 X13 • 41 190-120148N5 Juni 2011...
