Gerätebeschreibung Compax3
3.7
Kommunikationsschnittstellen
In diesem Kapitel finden Sie
RS232 / RS485 Schnittstelle (Stecker X10) ..................................................................... 58
Kommunikation Compax3M ............................................................................................. 59
3.7.1.

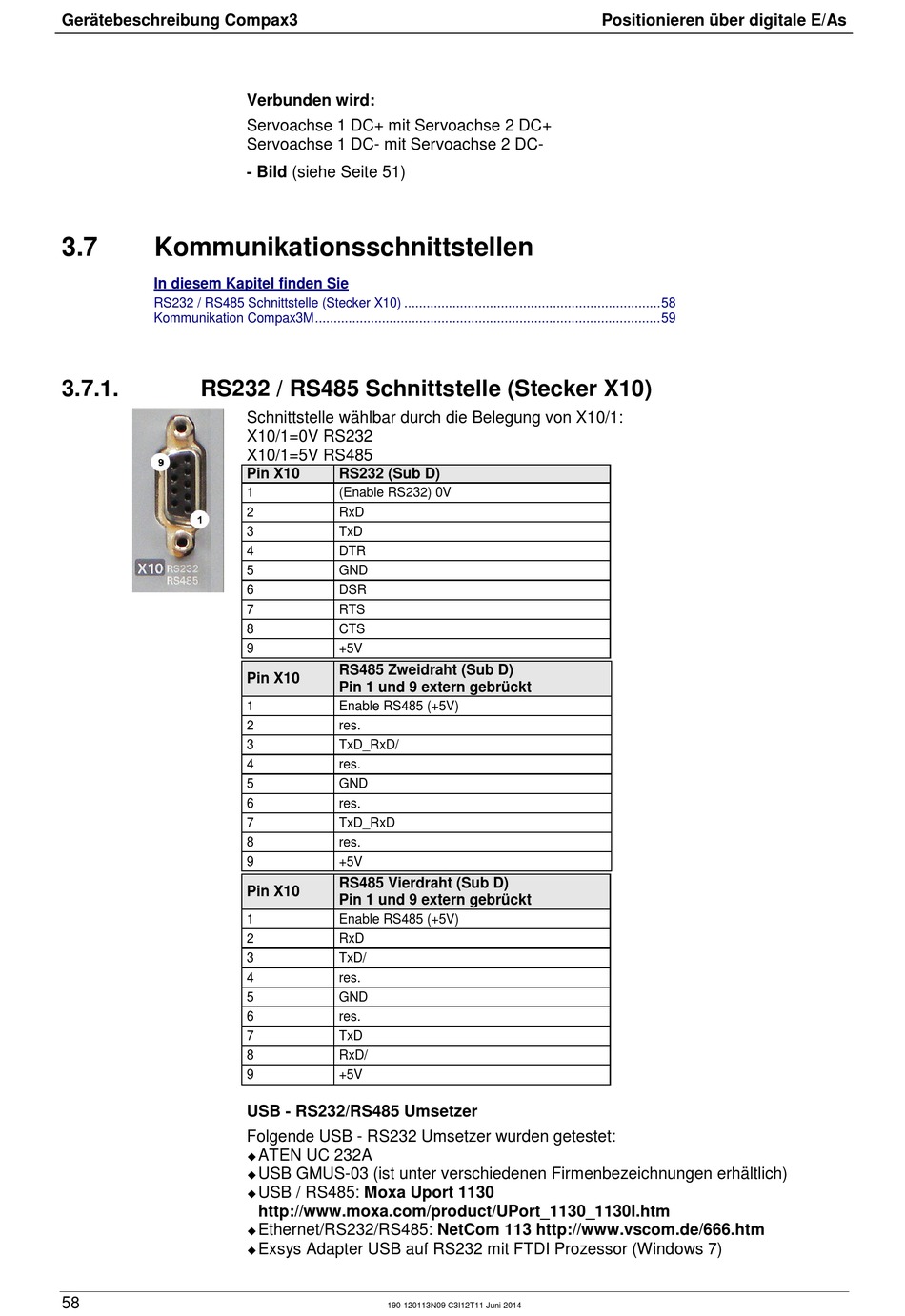

RS232 / RS485 Schnittstelle (Stecker X10)
58
Verbunden wird:
Servoachse 1 DC+ mit Servoachse 2 DC+
Servoachse 1 DC- mit Servoachse 2 DC-
- Bild (siehe Seite 51)
Schnittstelle wählbar durch die Belegung von X10/1:
X10/1=0V RS232
X10/1=5V RS485
Pin X10
RS232 (Sub D)
1
(Enable RS232) 0V
2
RxD
3
TxD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
+5V
RS485 Zweidraht (Sub D)
Pin X10
Pin 1 und 9 extern gebrückt
1
Enable RS485 (+5V)
2
res.
3
TxD_RxD/
4
res.
5
GND
6
res.
7
TxD_RxD
8
res.
9
+5V
RS485 Vierdraht (Sub D)
Pin X10
Pin 1 und 9 extern gebrückt
1
Enable RS485 (+5V)
2
RxD
3
TxD/
4
res.
5
GND
6
res.
7
TxD
8
RxD/
9
+5V
USB - RS232/RS485 Umsetzer
Folgende USB - RS232 Umsetzer wurden getestet:
ATEN UC 232A
USB GMUS-03 (ist unter verschiedenen Firmenbezeichnungen erhältlich)
USB / RS485: Moxa Uport 1130
http://www.moxa.com/product/UPort_1130_1130I.htm
Ethernet/RS232/RS485: NetCom 113 http://www.vscom.de/666.htm
Exsys Adapter USB auf RS232 mit FTDI Prozessor (Windows 7)
190-120113N09 C3I12T11 Juni 2014
