Motor - Impulsauslastung
Bei dieser Überwachung wird die Dauer des definierten Impulsstroms überwacht.
Die zulässige Dauer für den Impulsstrom wird durch die Impulsstromzeitkonstante
festgelegt.
Überschreitet der Beschleunigungsstrom für eine bestimmte Zeit t1 den
Nennstrom, dann ist eine ausreichende Pausenzeit t2 notwendig. Bleibt der Strom
im Mittel über dem Nennstrom, wird Fehler "Überwachung Motorimpulsauslastung"
[0x7180] ausgelöst.
Bei hoher Impulsauslastung tritt der Fehler nahezu unverzögert auf.

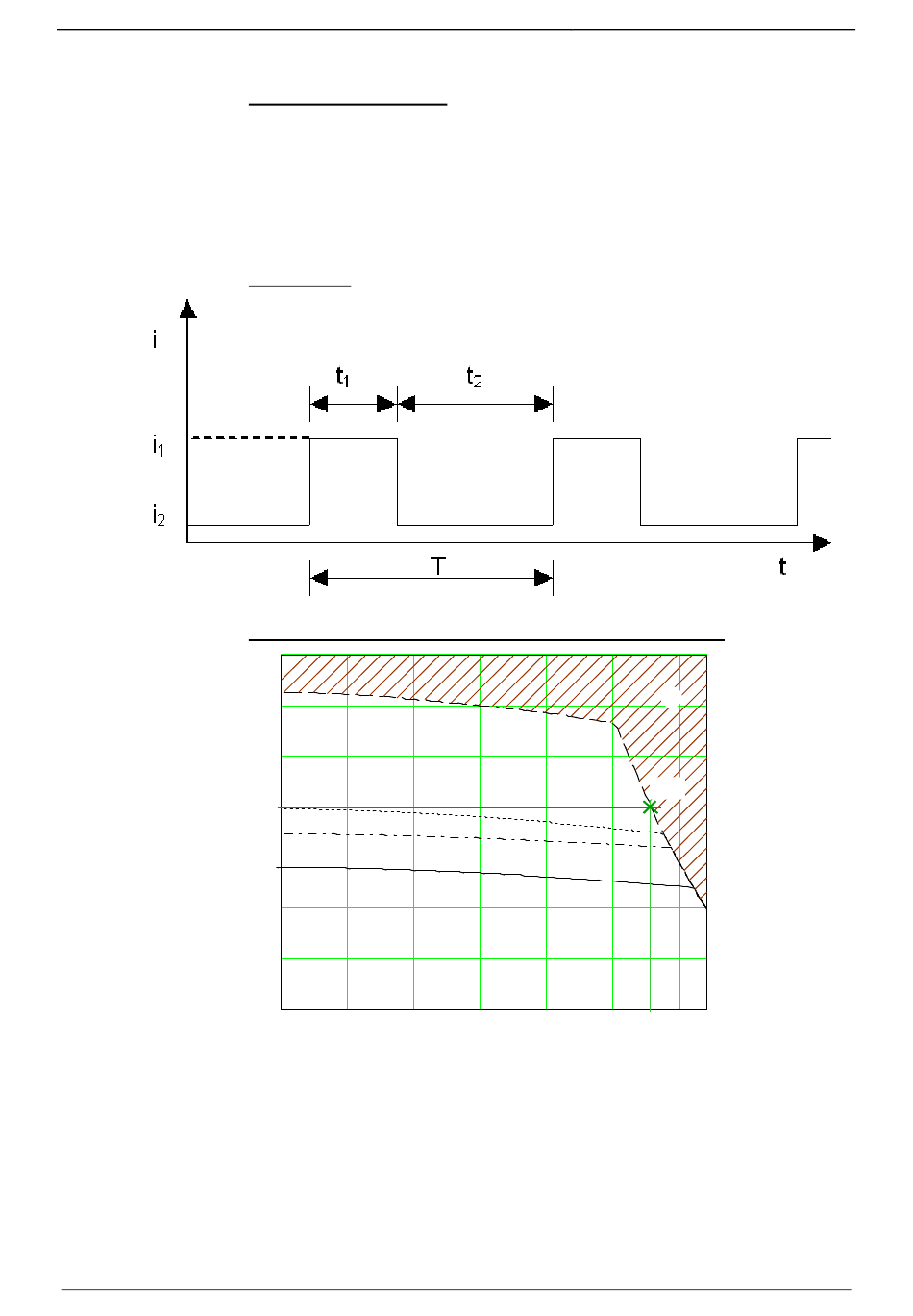

Stromzyklus:
Bezugspunkt 2: Erhöhtes Moment durch zusätzliche Kühlung
3.5
[A]
3
S3 20% 65°C DT
2.5
I
2
2
S1 105 °C DT
I
S1 65°C DT
0
1
0.5
0
0
500
1000
I
:
Stillstandsstrom
0
1:
Nennpunkt
rp2:
Bezugspunkt 2 (definiert im C3 ServoManager)
I
:
Bezugsstrom zum Bezugspunkt 2
2
n
:
Bezugsdrehzahl zum Bezugspunkt 2
2
2:
Verbotener Bereich
Zur Überwachung der Dauerauslastung wird die drehzahlunabhängige
Stromgrenze I
verwendet.
2
190-120113N09 C3I12T11 Juni 2014
Positionieren über digitale E/As
S3 50% 65°C DT
1500
2000
2500
[1/min]
2
2
rp2
3000
n
2
