Inbetriebnahme Compax3
184

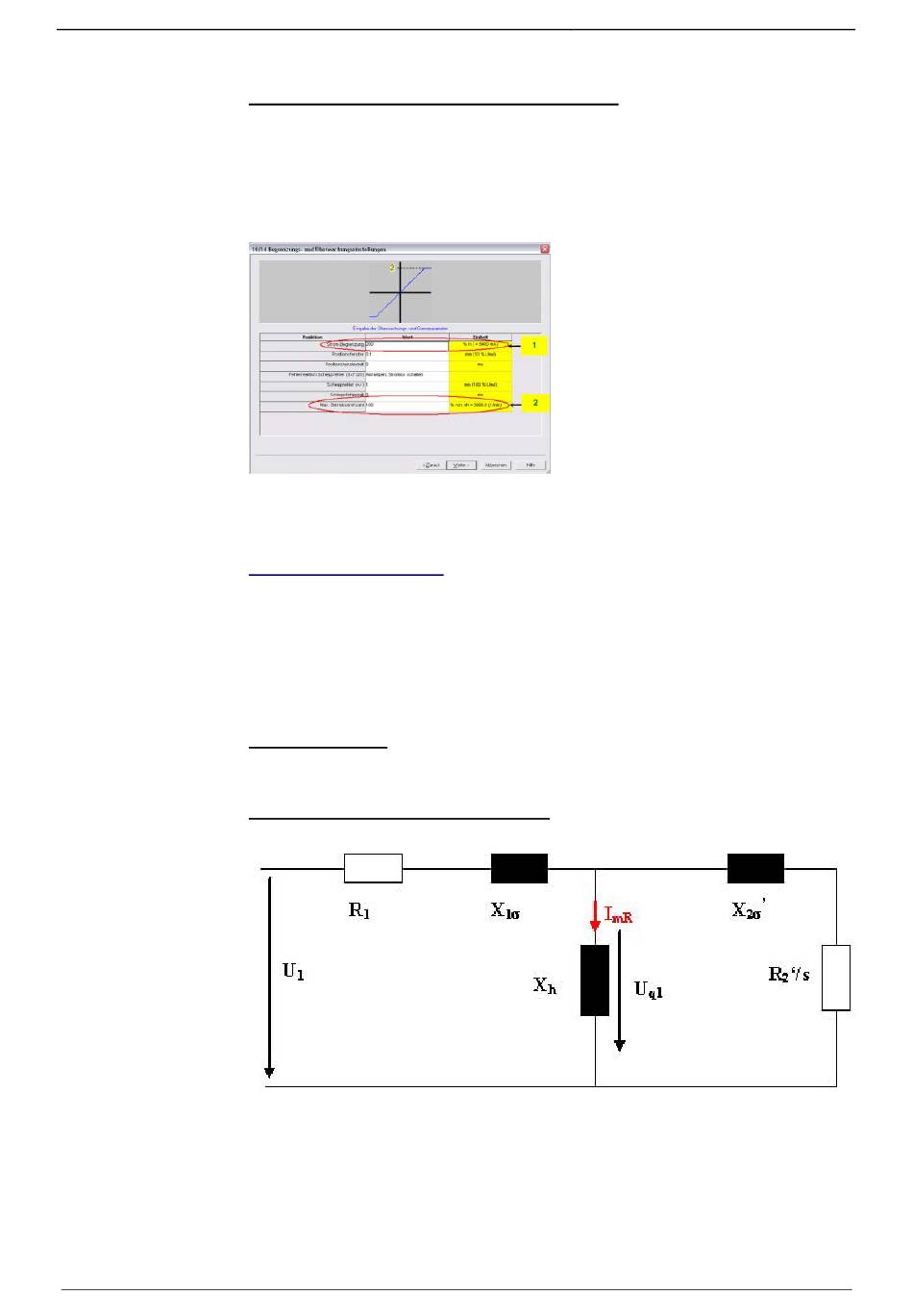

Begrenzungs- und Überwachungseinstellungen
Auf der Wizardseite "Begrenzungs- und Überwachungseinstellungen" können unter
anderem Strom- und Drehzahlbegrenzungen in % von ihren Nennwerten
eingestellt werden. Die Nennwerte sind Motorparameter, die aus der
Motordatenbank bzw. durch die Verschiebung des Bezugspunkts auf der
Wizardseite "Motor Bezugspunkt" resultieren.
Wizardseite Begrenzungs- und Überwachungseinstellungen:
1: Strom-Begrenzung
2: Drehzahl-Begrenzung
Asynchronmotoren
Typenschilddaten .......................................................................................................... 184
Ersatzschaltbild - Daten für eine Phase ......................................................................... 184
Schlupffrequenz............................................................................................................. 185
Sättigungsverhalten ....................................................................................................... 185
Eckfrequenz für den Feldschwächbereich...................................................................... 186
Rotorzeitkonstate ........................................................................................................... 186
Ermittlung der Kommutierungseinstellungen .................................................................. 186
Asynchronmotoren: Erweiterung der Reglerstruktur ....................................................... 187
Typenschilddaten
Auf der 2. Wizardseite des Compax3 MotorManager müssen die Typenschilddaten
angegeben werden.
Ersatzschaltbild - Daten für eine Phase
Diese Daten können beim Hersteller erfragt oder messtechnisch ermittelt werden.
190-120113N09 C3I12T11 Juni 2014
