31. 将组装好的组件(X 和 Y)滑入转移组件的末端。
注 注 解 解 - - 放置止动缓冲块,使驼峰状组件 (AA) 位于底部(图 17)。
32. 将止动块 (639000010244)(带通孔)(W) 与组装好的组件(X 和 Y)对齐,然后将其滑入转移组件的末端。
33. 重复步骤 26-28 组装和安装第二个止动缓冲块。
34. 使用 3/16 英寸六角扳手,将四个随附的沉头螺钉 (0004-662-000)(每侧两个)(Z) 安装到转移组件内(图 16)。
35. 目视检查头端转移缓冲块,确保它们安装得与转移组件的外边缘齐平,无任何错位或安装不当的迹象。
36. 使用 T25 Torx 螺丝刀,安装两个随附的圆头帽螺丝 (0004-665-000) (AB),将随附的患者左侧转移头端边饰
(639000010210) 和随附的患者右侧转移头端边饰 (639000010211) (AC) 装到转移组件上(图 18)。
ZH
20
W
Z

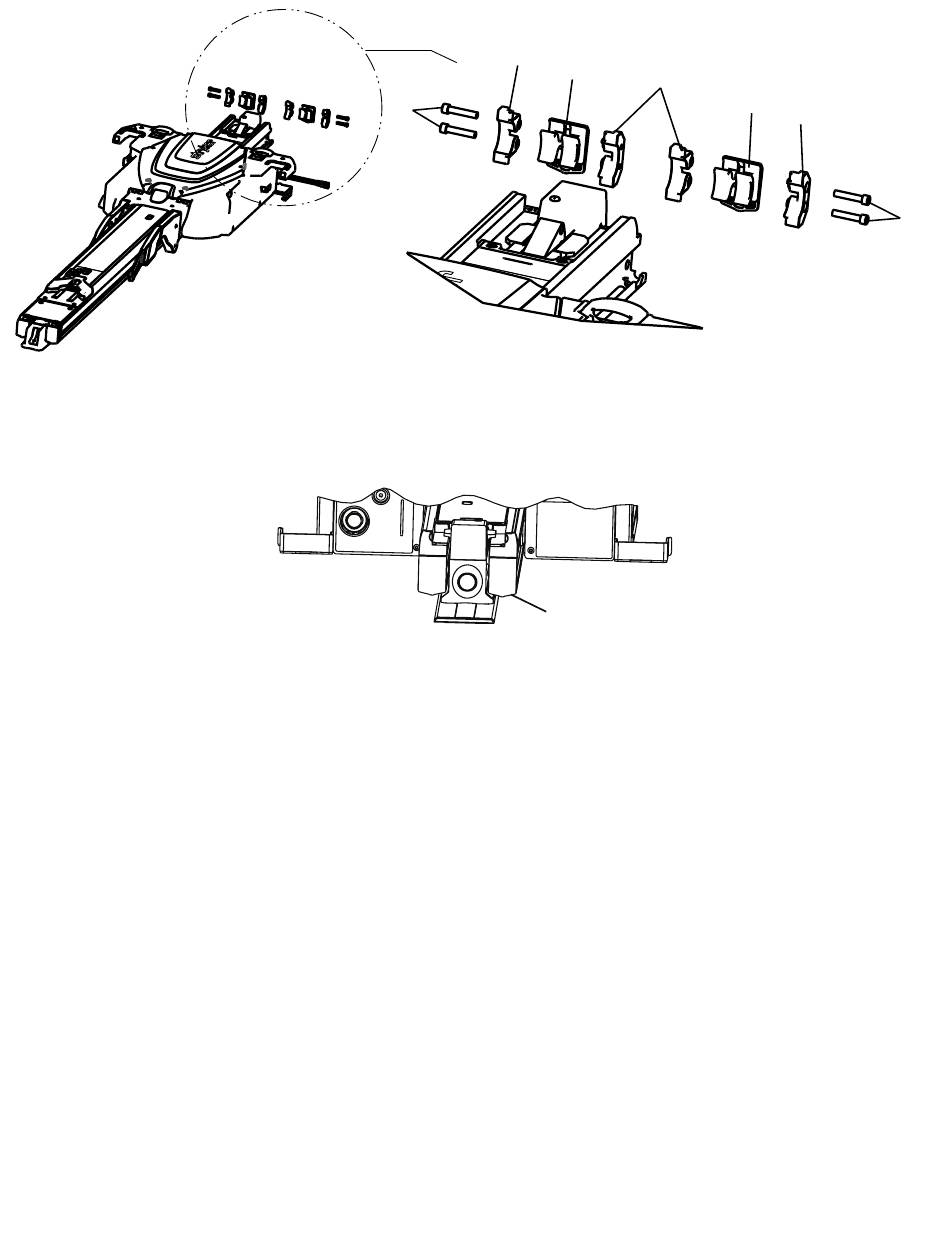

图 图 1 1 6 6 – – 组 组 装 装 缓 缓 冲 冲 块 块
图 图 1 1 7 7 – – 止 止 动 动 缓 缓 冲 冲 块 块 驼 驼 峰 峰 状 状 组 组 件 件
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
