15. 在锚固组件的侧面，将锚固组件与车辆的连接电缆连接到锚固组件的接头上。
16. 将接头推回锚固组件内。
17. 放置转移组件 (I)，使开口端朝向锚固组件 (J)（图 10）。
18. 安装人员 1（足端）抬起转移组件并将转移锁定触发机构 (L)（图 12）滑向转移组件的足端，以松开转移锁定机构。安装
人员 2（头端）将转移组件的开口端对正滑到锚固组件的辊上。
•
安装转移组件时，要慢慢滑动转移组件。请勿撞破轻便床感应充电外壳 (K)（图 10）。
•
将转移锁定触发机构一直向足端拉，直到转移组件处于锚固组件上（图 12）。
•
滚到第二组辊上时，您可能会发现有轻微阻力；克服阻力推到图 12 所示的位置。
19. 将锚固感应主盖 (639001010101) 置于开口（图 11）上，使 U 型钩面向锚固组件足端。
注 注 解 解 - - 请勿将接头（在步骤 16 安装）顶住锚固感应主盖。
6390-809-005 Rev AA.0

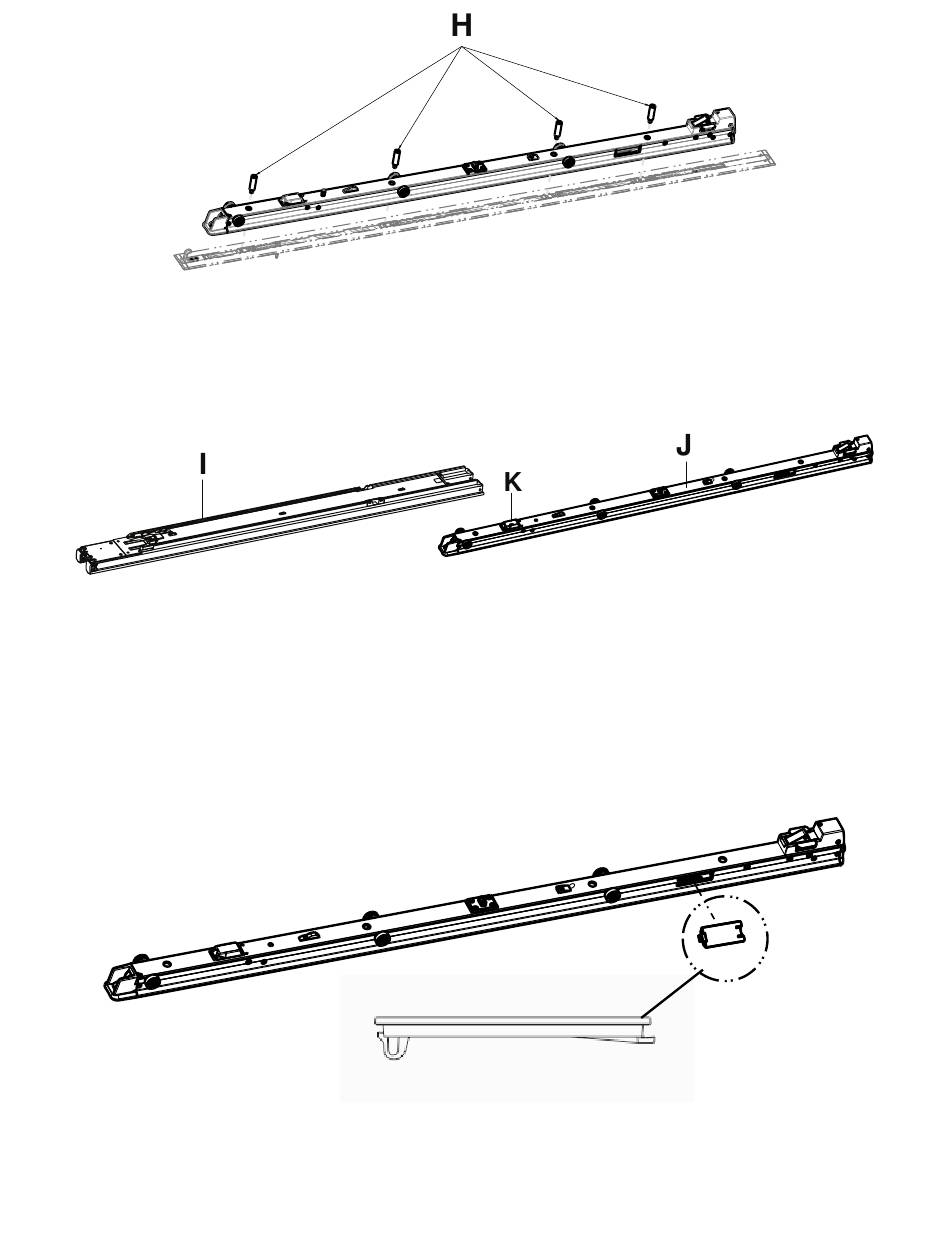

图 图 9 9 – – 安 安 装 装 锚 锚 固 固 组 组 件 件 安 安 装 装 柱 柱
图 图 1 1 0 0 – – 安 安 装 装 转 转 移 移 组 组 件 件
图 图 1 1 1 1 – – 锚 锚 固 固 感 感 应 应 主 主 盖 盖
17
ZH
