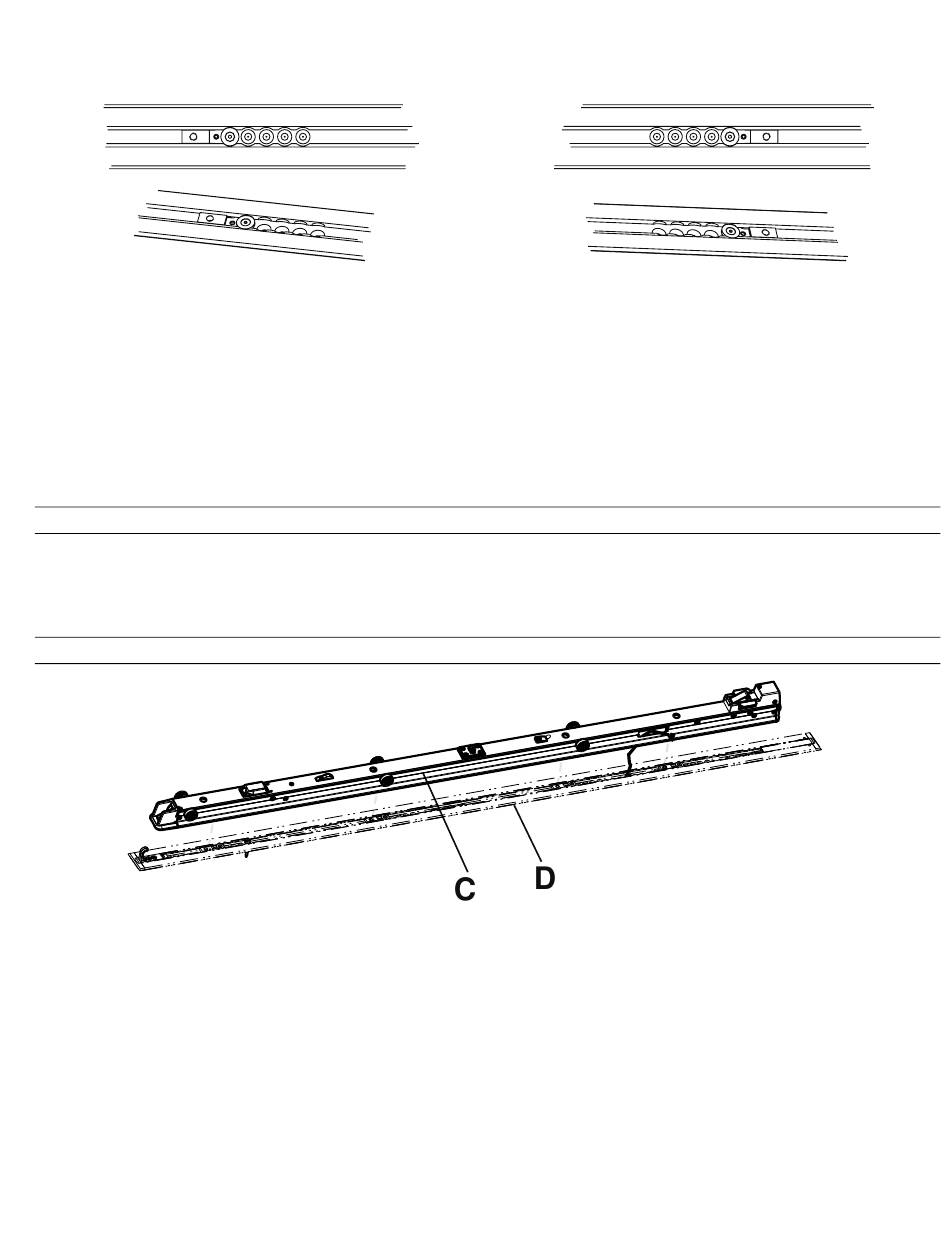

• 图 4 所示为轮子与保险杠之间间隙最大的位置。图 5 所示为轮子与保险杠间隙最小的位置，即从第一个位置内移 8 英
寸（20.3 厘米）。选择能够为您的安装环境提供适当轮子间隙的位置。在下面的图 4 和图 5中，(A) 表示救护车患者
车厢头端， (B) 表示足端。
B
图 图 4 4 – – 最 最 大 大 轮 轮 子 子 间 间 隙 隙
4. 使用 5/32 英寸六角扳手，将平头螺钉 (0001-194-000) 安装到副锚固组件附接支架护圈 (6390-001-110) 上，固定底板附
接支架 (6390-101-108)。
5. 对底板组件中的其他三个位置重复步骤 3 和 4。
注 注 解 解 - - 这三个底板附接支架的位置必须与步骤 3 中选择的位置相匹配。
6. 将锚固组件与车辆的连接电缆 (639000010135) 引至锚固组件的底部并从锚固组件侧面的开口 (图 6) 穿出。
7. 将锚固组件放置在安装孔上方。将所有长出的导线穿过电气橡胶护线圈收回。
警 警 告 告 - - 务必密封车辆外部的所有间隙，以防止废气进入救护车患者车厢。
注 注 解 解 - - 在电气橡胶护线圈上涂抹硅酮密封胶，彻底电气密封。
8. 小心地将锚固组件 (C) 放在底板组件 (D)（图 6）的顶部，然后将长出的导线收入底板凹槽内。将四个孔与底板附接支架
对齐。
注 注 意 意 - - 务必确保导线收纳在底板凹槽内，不会在安装锚固组件时被锚固组件夹住。
9. 使用卷尺，测量底板头端和足端露出的凹槽，以确定底板盖板尺寸。
10. 用锯将两个底板盖板 (6390-001-166) (E) 切割成适合两端的测量长度（图 7）。底板盖板不罩在底板附接支架上。
注 注 解 解 - - 如果锚固组件组装时盖住底板的足端或头端，则这一端即不需要使用底板盖板。
11. 使用橡胶锤将每个底板盖板轻轻敲入底板（钩侧 (F) 在前）。
注 注 解 解 - - 要起出底板盖板，使用平口螺丝刀从盖板有凸起边缘一侧撬起即可。
6390-809-005 Rev AA.0
A
图 图 6 6 – – 锚 锚 固 固 组 组 件 件 和 和 底 底 板 板 组 组 件 件
B
图 图 5 5 – – 翻 翻 转 转 支 支 架 架
A
15 ZH
