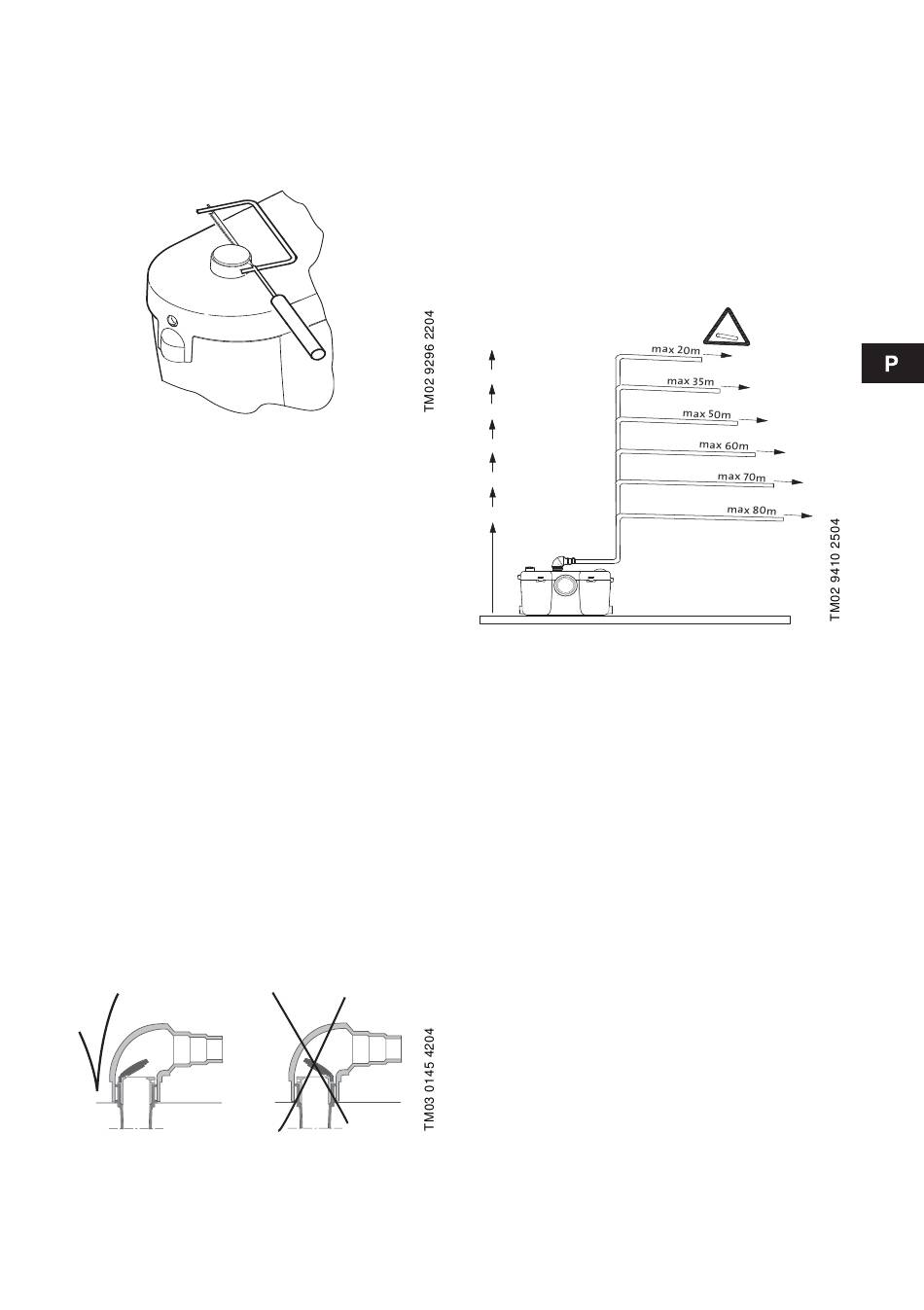

3.3 Ligação da tampa superior
Corte o topo da saliência na tampa utilizando uma
faca ou uma serra com dentes finos. As pontas
devem ser cortadas nos ângulos correctos em rela-
ção ao buraco para assegurar uma boa selagem da
manga A. Remova as pontas mal cortadas.
Fig. 7
Aperte a camisa A através da abraçadeira de plás-
tico D.
3.4 Ligação lateral
Utilize a camisa A e a abraçadeira de plástico D. Se
não for utilizada uma ligação lateral, deve ser bran-
queada através da ficha E. Lubrifique o O-ring, se
necessário, antes de a equipar.
3.4.1 Ligação ao chuveiro
Nota: O topo do ralo da água do chuveiro deve estar
situada pelo menos a 150 mm acima do fundo do
depósito da Sololift+ PWC-3. Monte a tubagem de
entrada do chuveiro a uma das ligações laterais. É
aconselhável a instalação de um filtro na saída do
ralo do chuveiro para a recolha de cabelos.
3.5 Ligação do tubo de descarga
A tubagem de descarga deve ser de material ade-
quado para águas residuais e ter um diâmetro
externo de 23, 28 ou 32 mm.
É aconselhável utilizar uma tubagem de descarga
com um mínimo de ∅25 de acordo com EN 12050-3.
Monte a curva de descarga C utilizando a
abraçadeira D. Adapte a curva de descarga C, se
necessário, cortando-a.
A válvula de retenção deve ser equipada conforme
demonstrado.
Fig. 8
É aconselhável equipar uma ficha de drenagem no
fundo da secção da tubagem vertical para utilização
em caso de reparação da tubagem de descarga.
3.6 Tubagem
O desenho seguinte mostra o comprimento máximo
das tubagens de descarga vertical e horizontal.
É recomendável que a primeira peça da tubagem de
descarga seja vertical.
Todas as tubagens horizontais devem ter:
Tubagem de descarga: mínimo 1 %.
Tubagem de entrada: mínimo 3 %.
Se a tubagem de descarga tem mais de 10 metros,
uma tubagem mais larga deve ser utilizada depois
dos 10 metros, por exemplo uma tubagem de ∅28
para os primeiros 10 metros e depois ∅32.
6 m
5 m
4 m
3 m
2 m
1 m
Fig. 9
A tubagem de descarga deve ser colocada acima do
nível de retorno de caudal (ex: nível do esgoto prin-
cipal). A tubagem deste ponto deve ser feita com
tubagens de pelo menos ∅40.
4. Arranque
1. Verifique se a instalação está correcta.
2. Ligue o abastecimento de energia.
3. Puxe o autoclismo e verifique se a bomba
arranca e pára correctamente. Se a bomba arran-
car, a Sololift+ PWC-3 está pronta para
utilizar.
Se a bomba não arrancar, consulte a secção
6. Quadro de detecção de avarias.
4. Verifique se todas as tubagens e ligações estão
apertadas.
Nota: A casa de banho não deve ser utilizada até
que a Sololift+ PWC-3 esteja instalada correcta-
mente.
1%
51
