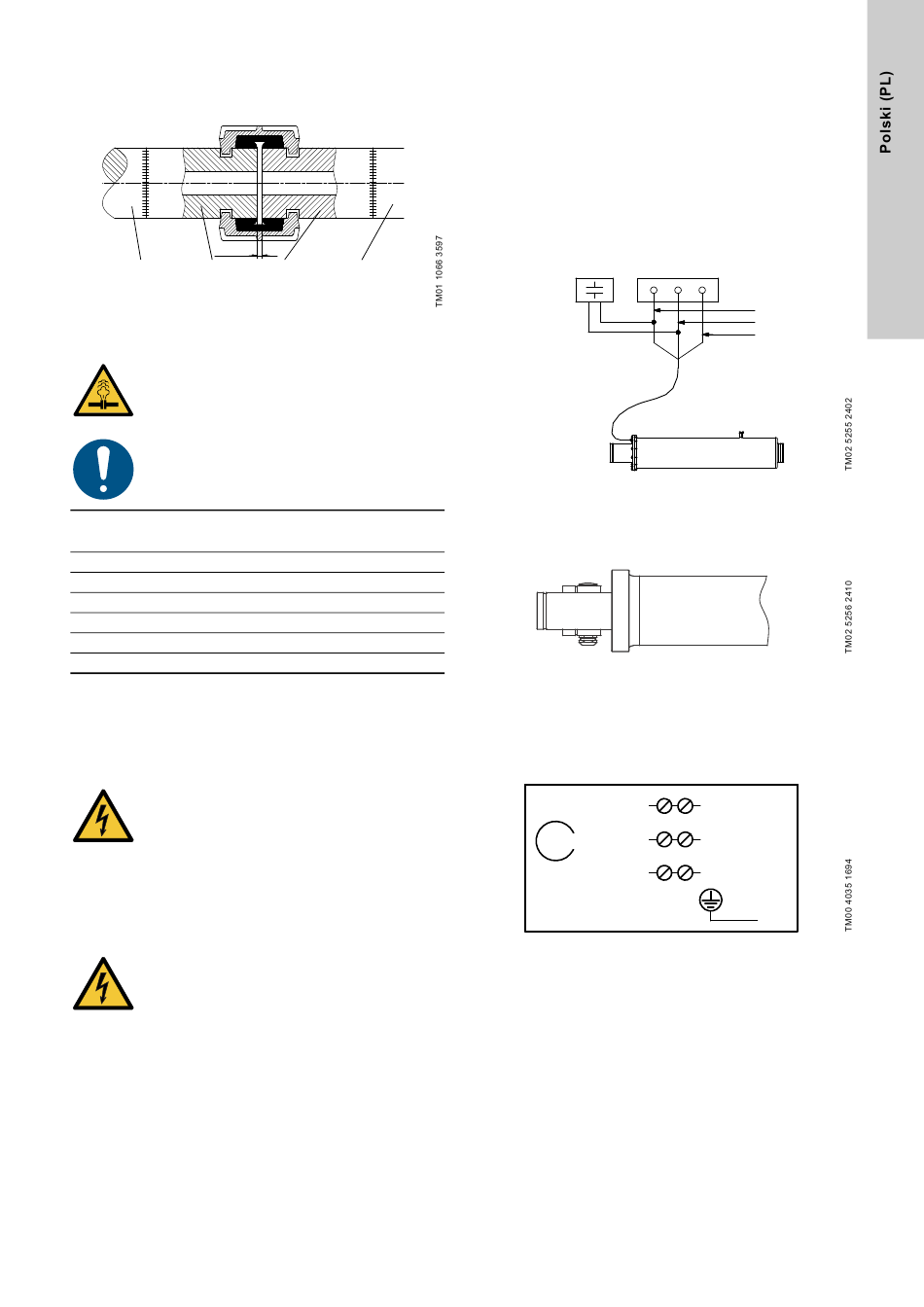

6. Przyłącze rurowe
Moduły ciśnieniowe są wyposażone w tuleje zaciskowe do złącz
Victaulic/PJE po stronie ssawnej i tłocznej. Patrz rys. 10.
Szczelina
Rurociąg Tuleje zaciskowe
Rys. 10 Podłączanie rur za pomocą złączek zaciskowych
OSTRZEŻENIE
System ciśnieniowy
Śmierć lub poważne obrażenia ciała
- Unikać naprężeń w rurociągu.
Wyczyścić przyłącza Victualic, części gumowe i rury
czystą wodą w celu zabezpieczenia przed korozją
szczelinową.
Rozmiar Typ
BM 4" BM 3A - BM 9
BM/BMhp 6" BM 17 - BM 60
BM 8" BM 30 - BM 46
BM 8" BM 60
BM/BMhp 8" BM 77 - BM 95
BM/BMhp 8" BM 125 - BM 215
7. Podłączenie elektryczne
Podłączenie elektryczne powinno być wykonane przez
upoważnionego elektryka zgodnie z obowiązującymi przepisami.
OSTRZEŻENIE
Porażenie prądem elektrycznym
Śmierć lub poważne obrażenia ciała
- Przed rozpoczęciem prac przy produkcie należy
sprawdzić, czy zasilanie elektryczne zostało
wyłączone i upewnić się, że nie może ono być
przypadkowo włączone.
NIEBEZPIECZEŃSTWO
Porażenie prądem elektrycznym
Śmierć lub poważne obrażenia ciała
- Podłączyć pompę do zewnętrznego wyłącznika
głównego umieszczonego w pobliżu pompy oraz
do wyłącznika ochronnego silnika lub przetwornicy
częstotliwości.
- Należy umożliwić zablokowanie wyłącznika
głównego w pozycji OFF (wył.) (izolacja). Jego typ
i wymagania są określone w normie EN 60204-1,
5,3,2.
- Pompa musi być uziemiona.
Moduł
podnoszenia
ciśnienia
Złącze Szczelina
Victaulic [mm]
∅42
1 1/4" 1
∅89
3" 3
∅89
3" 3
∅114
4" 6
∅139
5" 6
∅168
6" 6
Dopuszczalne granice napięcia mierzonego na zaciskach modułu
wynoszą -10 %/+6 % napięcia znamionowego podczas pracy
ciągłej (włącznie z wahaniami napięcia w sieci i stratami
w kablach).
Sieć zasilająca powinna dostarczać napięcia symetrycznego, tzn.
z w przybliżeniu jednakowymi różnicami napięcia między
poszczególnymi fazami. Zobacz także rozdział
silnika i kabla, punkt 1.
Aby moduły spełniały wymagania dyrektywy EMC (2014/30/UE),
kondensator o pojemności 0,47 μF (zgodny z normą IEC 384-14)
musi być zawsze podłączony do dwóch faz, do których
podłączony jest przetwornik temperatury. Patrz rys. 11.
0,47 μF
0,47 µF
RD = czerwony
YE = żółty
BK = czarny
Rys. 11 Podłączenie elektryczne
Połączenia elektryczne muszą być wykonane blisko kołnierza
(rys. 12) przy pomocy skrzynki zaciskowej (rys.
specjalnego złącza kablowego.
Rys. 12 BM/BMhp ze skrzynką zaciskową
Uwaga: W przypadku pracy z przetwornicą częstotliwości. Nie
montować kondensatora o pojemności 0,47 µF.
BM 4", BM/BMhp 6", BM/BMhp 8"
Bezpośredni
Czarny
Black :U
M
Czerwony
Red :V
Yellow:W Żółty
BK = czarny
RD = czerwony
YE = żółty
Rys. 13 Schemat elektryczny, połączenie bezpośrednie
15. Sprawdzenie
RD
YE
BK
BM/BMB
13 i 14) lub
S
L1
U
P
L2
P
L
L3
Y
