5. Elektriskais savienojums

Brīdinājums
Pirms sākat kādus darbus ar šo
produktu, izslēdziet elektroapgādi.
Pārliecinieties, vai elektroapgāde
nejauši nevar tikt ieslēgta.
5.1 Vispārēja informācija
Elektriskais pieslēgums ir jāveic pilnvarotam
elektriķim saskaņā ar vietējiem noteikumiem.
Barošanas spriegums, nominālā maksimālā strāva
un cos φ ir norādīti atsevišķajā datu plāksnītē, kas
jāpiestiprina objekta tuvumā.
Pie motora spailēm mērītā nepieciešamā sprieguma
kvalitāte GRUNDFOS MS un MMS iegremdējamiem
motoriem ir - 10 %/+ 6 % no nominālā sprieguma
pastāvīgas darbības laikā (ieskaitot sprieguma
svārstības un zudumus kabeļos).
Turklāt jāpārbauda, vai elektroapgādes līnijās ir
sprieguma simetrija, t.i., vienāda spriegumu starpība
starp atsevišķām fāzēm. Sk. arī sadaļas
un kabeļa pārbaude 2. punktu.
Brīdinājums
Motors ir jāiezemē.
Motors ir jāsavieno ar ārēju līnijas
kontaktoru, kuram minimālā kontaktu
sprauga visos polos ir 3 mm.
Ja motori MS ar iebūvētu temperatūras sensoru
(Tempcon) nav uzstādīti kopā ar MP 204 motora
aizsardzību, tie jāsavieno ar 0,47 µF kondensatoru,
kas ir apstiprināts divfāžu darbībai (IEC 384-14)
saskaņā ar EK elektromagnētiskās savienojamības
direktīvu (2004/108/EK). Kondensators ir jāpieslēdz
divām fāzēm, kurām ir pievienots temperatūras

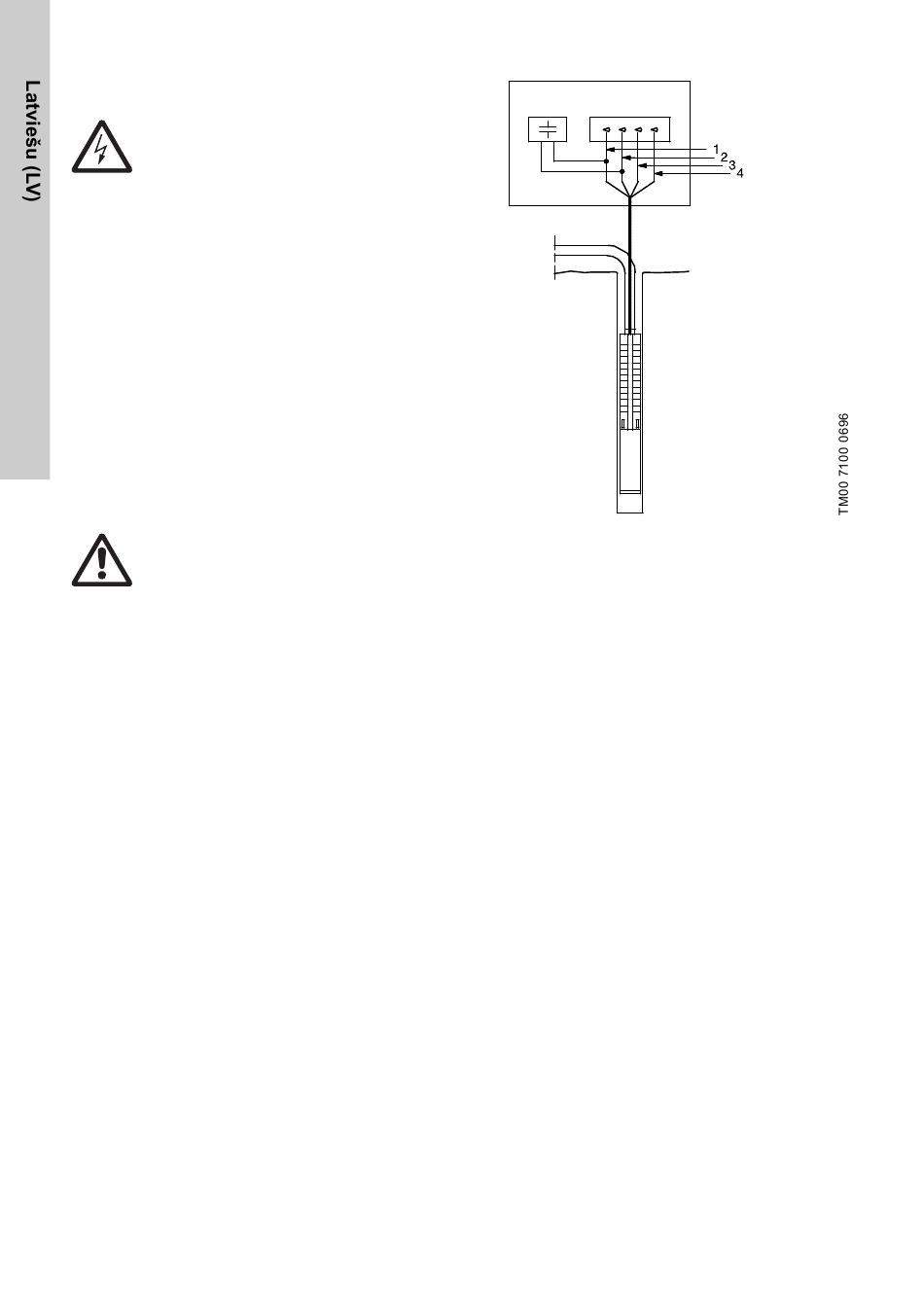

sensors. Sk. 6. ilustrācijā.
250
0,47 μF
10. Motora
6. ilustr.
Motori ir uztīti tiešslēguma palaidei vai zvaigznes-
trīsstūra slēguma palaidei, un palaides strāva ir no
četrām līdz sešām reizēm lielāka par motora
nominālo strāvu.
Motora iedarbināšanas laiks ir tikai apm.
0,1 sekunde. Tāpēc elektroapgādes uzņēmumi ir
akceptējuši tiešslēguma palaidi.
1 = L1: Brūns
2 = L2: Melns
3 = L3: Pelēks
4 = PE: Dzeltens/zaļš
Kondensatora pievienošana
