2. Vispārēja informācija
Šīs uzstādīšanas un ekspluatācijas instrukcijas papildina
attiecīgo standarta sūkņu CR, CRI, CRN, CRT, SPK, MTR, CM un
BMS hp uzstādīšanas un ekspluatācijas instrukcijas.
Šeit īpaši neminētus norādījumus sk. standarta sūkņa
uzstādīšanas un ekspluatācijas instrukcijās.
3. Vispārējs raksturojums
GRUNDFOS E-sūkņiem ir standarta motors ar integrētu
frekvences pārveidotāju. Šie sūkņi ir paredzēti trīsfāžu tīkla
savienojumam.
3.1 Sūkņi bez izgatavotājuzņēmumā uzstādīta sensora
Sūkņiem ir iebūvēts PI regulators, un tos var iestatīt ārēja
sensora darbībai, un tādējādi ir iespējams regulēt šādus
parametrus:
• spiedienu;
• spiediena kritumu;
• temperatūru;
• temperatūru starpību;
• plūsmas ātrumu.
Izgatavotājuzņēmumā sūkņi ir iestatīti neregulējamam vadības
režīmam. PI regulatoru var aktivizēt ar R100 vai GRUNDFOS GO
Remote palīdzību.
3.2 Sūkņi ar spiediena devēju
Sūkņiem ir iebūvēts PI regulators un ir iestatāms spiediena
devējs, kas dod iespēju regulēt sūkņa izplūdes spiedienu.
Sūkņi ir iestatīti regulējamam vadības režīmam. Parasti sūkņus
izmanto, lai uzturētu konstantu spiedienu mainīga patēriņa
sistēmās.
3.3 Iestatījumi
Iestatījumu apraksts ir piemērojams tiklab sūkņiem bez
izgatavotājuzņēmumā uzstādīta sensora, kā arī sūkņiem ar
izgatavotājuzņēmumā uzstādītu spiediena devēju.
Uzdotā vērtība
Vēlamo uzdoto vērtību var iestatīt, izmantojot trīs atšķirīgus
paņēmienus:
• tieši sūkņa vadības pultī,
• izmantojot uzdotās vērtības signāla ievadu;
• ar GRUNDFOS bezvadu tālvadības pulti R100 vai
GRUNDFOS GO Remote.
Citi iestatījumi
Visus citus iestatījumus var izpildīt tikai ar R100 vai GRUNDFOS
GO Remote palīdzību.
Tādus svarīgus rādītājus kā vadības parametra faktiskā vērtība
un enerģijas patēriņš var nolasīt ar R100 vai GRUNDFOS GO
Remote.
Ja ir nepieciešami speciāli vai īpaši pielāgoti iestatījumi,
jāizmanto GRUNDFOS PC Tool E-products. Lai iegūtu vairāk
informācijas, jāsazinās ar GRUNDFOS vietējo pārstāvi.
4. Mehāniskā uzstādīšana
Sūknis jānostiprina pie stingras pamatnes, ieskrūvējot skrūves
atloka vai balstplātnes caurumos.
Lai iegūtu UL/cUL apstiprinājumu, jāievēro 768.
Piezīme
lappusē dotās papildu uzstādīšanas procedūras.
4.1 Motora dzesēšana
Lai garantētu motora un elektronikas pietiekamu dzesēšanu,
jāievēro zemāk minētās prasības.
• Jāpārliecinās, ka ir pieejams pietiekams daudzums dzesējošā
gaisa.
• Dzesējošā gaisa temperatūra jāuztur zemāk par 40 °C.
• Jāgādā, lai dzesēšanas ribas un ventilatora lāpstiņas būtu
tīras.
4.2 Uzstādīšana laukā
Uzstādot ārpus telpām, sūknim jānodrošina piemērots vāks, lai
novērstu kondensāciju uz elektronikas komponentiem. Skatīt 1.
ilustr.

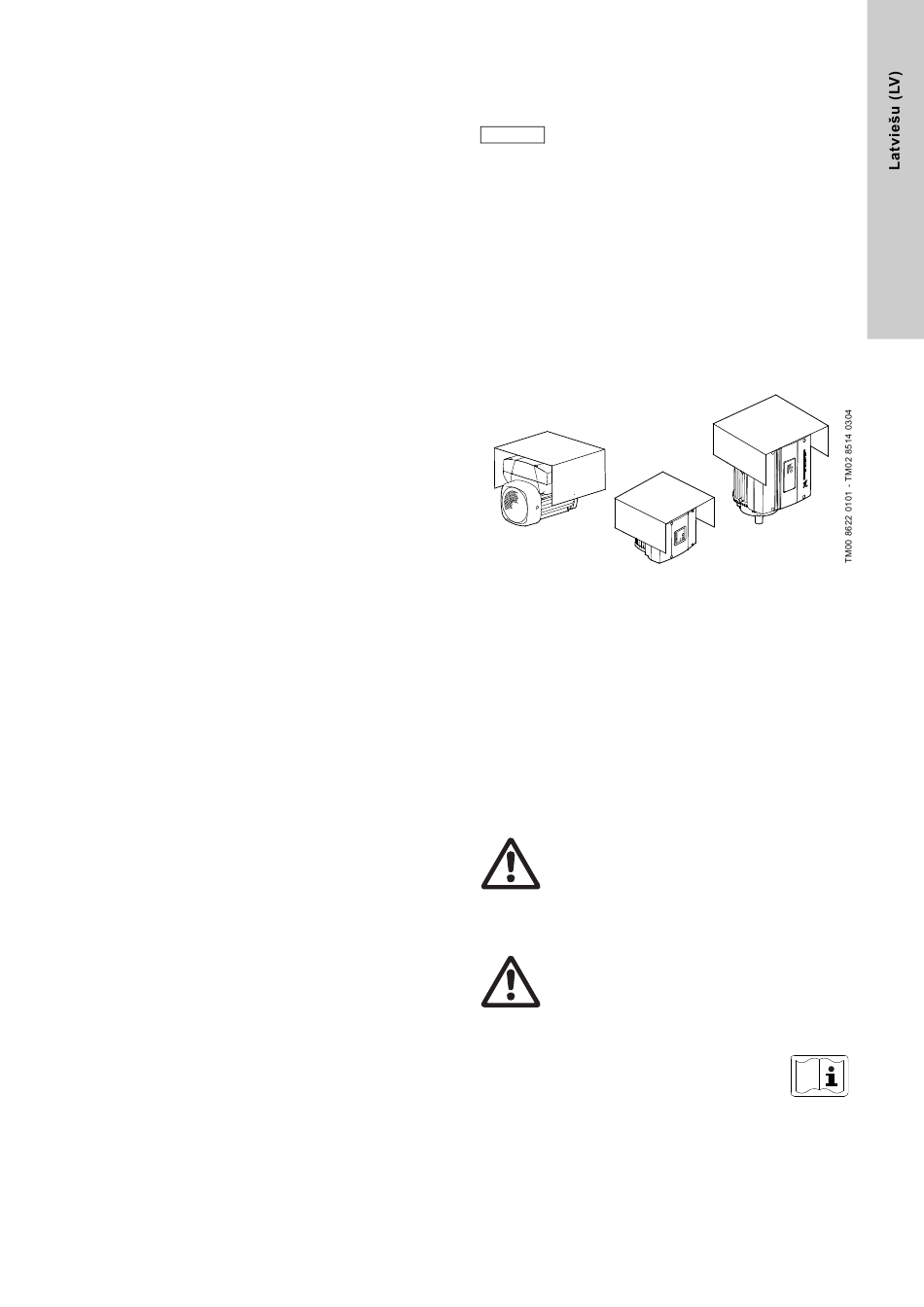

1. ilustr. Vāku piemēri
Jāizņem lejupvērstais izliešanas aizgrieznis, lai novērstu mitruma
un ūdens uzkrāšanos motora iekšpusē.
Vertikāli uzstādītiem sūkņiem pēc drenāžas aizgriežņa
izņemšanas ir korpusa klase IP55. Horizontāli uzstādīti sūkņi
maina korpusa klasi uz IP54.

5. Elektriskais savienojums

Aprakstu, kā elektriski pieslēgt E-sūkņus, skatīt šādas lappuses:
5.1 Trīsfāžu sūkņi, 1,1 - 7,5 kW, 387. lpp.
5.2 Trīsfāžu sūkņi, 11-22 kW, 390. lpp.
5.1 Trīsfāžu sūkņi, 1,1 - 7,5 kW
Brīdinājums!
Lietotājs vai instalācijas darbu veicējs ir atbildīgs par
pareiza zemējuma vai aizsardzības aprīkojuma
uzstādīšanu atbilstoši spēkā esošo valsts un vietējo
likumdošanas aktu prasībām. Visas darbības jāveic
kvalificētiem darbiniekiem.
Brīdinājums!
Nedrīkst veidot nekādus savienojumus sūkņa spaiļu
kārbā, ja elektroapgādes ķēdes nav bijušas izslēgtas
vismaz 5 minūtes.
Piemēram, jāņem vērā, ka signālrelejs var būt
pieslēgts ārējam barošanas avotam, kas joprojām ir
ar to savienots, kad tīkla elektroapgāde ir atslēgta.
Iepriekš minētais brīdinājums ir norādīts motora
spaiļu kārbā ar šādu dzeltenu uzlīmi:
