1. Figyelemfelhívó jelzések
2. Általános információ
3. Termékleírás
4. Alkalmazási terület
5. Üzemeltetési körülmények
5.1 Öblítőközeg
6. Telepítés
6.1 Az öblítőközeg csatlakoztatása
6.2 Öblítő rendszer
7. Üzembe helyezés
8. Karbantartás
9. Üzemeltetés
9.1 Üzemen kívül helyezés és fagyvédelem
10. Szerviz
10.1 Javítókészletek és szerviz utasítások
11. Hulladékkezelés
Figyelmeztetés
A telepítés előtt olvassuk el a szerelési és
üzemeltetési utasítást. A telepítés és üzemeltetés
során vegyük figyelembe a helyi előírásokat, és
szakmai ajánlásokat.
1. Figyelemfelhívó jelzések
Figyelmeztetés
Az olyan biztonsági előírásokat, amelyek
figyelmen kívül hagyása személyi sérülést
okozhat, az általános Veszély-jellel jelöljük.
Ez a jel azokra a biztonsági előírásokra hívja fel
Vigyázat a figyelmet, amelyek figyelmen kívül hagyása
a gépet vagy annak működését veszélyeztetheti.
Itt a munkát megkönnyítő és a biztonságos
Megjegyzés üzemeltetést elősegítő tanácsok és
megjegyzések találhatóak.
2. Általános információ
Ez a telepítési és üzemeltetési utasítás kiegészíti az alapkivitelű
NK, NKG szivattyúk telepítési és üzemeltetési utasítását.
3. Termékleírás
Ez a kettős tömítés kivitel két, "tandem" elrendezésű, külön
tömítéskamrába vagy patronos tömítésbe épített
tengelytömítésből áll.
52
Oldal
52
52
52
52
53
53
53
53
54
55
55
1
55
55
55
55

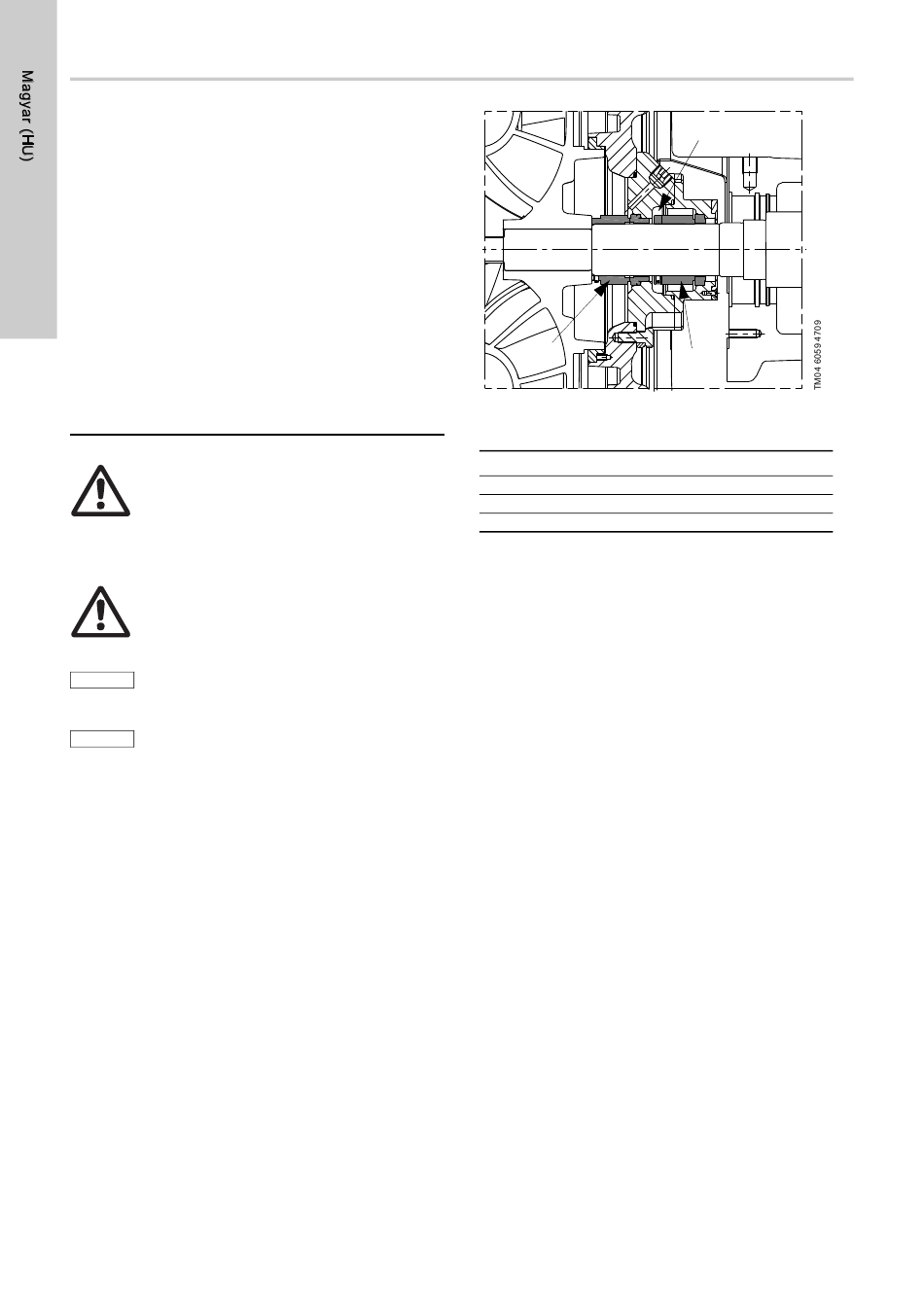

1. ábra A tandem kialakítású tömítés két tengelytömítésből
55 áll
Poz. Megnevezés
1 Elsődleges tengelytömítés
2 Másodlagos tengelytömítés
3 Tömítéskamra, öblítőfolyadékkal
A tandem elrendezésű kettős tengelytömítéssel rendelkező
szivattyúk üzemeltetéséhez megfelelően kialakított öblítőfolyadék
rendszerre van szükség, ami a tömítéskamrában lévő
öblítőközeget biztosítja.
A tömítéskamrában ill. patronban lévő nyomásnak
alacsonyabbnak kell lennie a szivattyúzott közeg nyomásánál.
Éppen ezért a szivattyúzott folyadékból kis mennyiség az
elsődleges tengelytömítésen keresztül bekerül az öblítőközegbe.
Az öblítőközeggel távozik az elsődleges tengelytömítésen
kiszivárgott folyadék.
Mivel az elsődleges tengelytömítés mindkét felén folyadékkal
érintkezik, a tömítés hézagjában nincsen elpárolgási zóna.
Ez a kialakítás megakadályozza a nyúlós, vagy kristályosodott
lerakódások képződését az elsődleges tengelytömítésen.
Ellenkező esetben a lerakódások károsítanák az elsődleges
tengelytömítést.
Forró közeg szállítása esetén az öblítőközeg ráadásul hőt von el
a rendszerből üzem és üzemszünet közben is, így hűti a
tengelytömítés csúszófelületeit is.
4. Alkalmazási terület
A tandem tengelytömítés a következő esetekben jelent optimális
megoldást:
• A szivattyú kristályosodó közeget szállít, például nátrium-
hidroxid oldatot. Az atmoszférikus oldalon lévő
kristályképződés ezáltal megelőzhető.
• A tengelytömítés öblítését és hűtését üzemszünet esetén is
biztosítani kell.
• Szükség van az elsődleges tengelytömítés szivárgásának
felügyeletére.
• Meg kell akadályozni, hogy az atmoszférikus oldalról levegő
jusson be a rendszerbe (ha a szállított közeg reagál a levegő
oxigénjével).
• A szivattyú szívóüzemben, 0 - 0,69 bar negatív hozzáfolyási
nyomás (vákuum) mellett üzemel a tömítéskamra
nyomásához képest.
Ebben az esetben a csúszógyűrűs tömítés csúszófelületeinek
kenőfilm rétegét az öblítőközeg biztosítja.
A tandem elrendezésű kettős tengelytömítés max. 140 °C
közeghőmérséklet mellett alkalmazható.
