WARNUNG
Kennzeichnet eine Gefährdung mit
mittlerem Risiko, die möglicherweise Tod
oder schwere Körperverletzungen zur
Folge haben wird, wenn sie nicht
vermieden wird.
VORSICHT
Kennzeichnet eine Gefährdung mit
geringem Risiko, die leichte oder
mittelschwere Körperverletzungen zur
Folge haben kann, wenn sie nicht
vermieden wird.
Die Gefahrenhinweise sind wie folgt aufgebaut:
SIGNALWORT
Beschreibung der Gefährdung
Folgen bei Nichtbeachtung des
Warnhinweises
• Maßnahmen zum Vermeiden der
Gefährdung.

1.2 Hinweise

In den Montage- und Betriebsanleitungen,
Sicherheitshinweisen und Serviceanleitungen von
Grundfos werden die folgenden Symbole und
Gefahrenhinweise verwendet.
Beachten Sie bei explosionsgeschützten
Produkten diese Anweisungen.
Ein blauer oder grauer Kreis mit einem
weißen grafischen Symbol weist darauf
hin, dass eine Maßnahme ergriffen werden
muss.
Ein roter oder grauer Kreis mit einem
diagonal verlaufenden Balken,
gegebenenfalls mit einem schwarzen
grafischen Symbol, weist darauf hin, dass
eine Handlung unterlassen oder beendet
werden muss.
Ein Nichtbeachten dieser
Sicherheitshinweise kann Fehlfunktionen
oder Sachschäden zur Folge haben.
Tipps und Ratschläge zum Erleichtern der
Arbeit.

1.3 Zielgruppen

Diese Montage- und Betriebsanleitung richtet sich an
professionelle Installateure.
112
2. Produkteinführung

2.1 Produktbeschreibung

Dieses Handbuch enthält Anweisungen zur
Installation, zum Betrieb und zur Wartung der
tauchbaren Grundfos-Abwasserpumpen SL1 und SLV
mit 1,1- bis 11-kW-Motoren. Die Pumpen sind
transportabel und zur Förderung von häuslichem,
kommunalem und industriellem Abwasser bestimmt.
Die folgenden Pumpentypen sind lieferbar:
• Abwasserpumpen SL1 mit S-tube
• SLV-Abwasserpumpen mit SuperVortex-
Freistromrad
Die Pumpen können entweder auf einem
automatischen Kupplungssystem installiert oder frei
stehend auf dem Behälterboden aufgestellt werden.
Die SL1- und SLV-Pumpen von Grundfos sind für
einen zuverlässigen und optimalen Betrieb mit S-
®
tube - oder SuperVortex-Laufrädern ausgestattet.
Das Handbuch enthält außerdem spezielle
Anweisungen für explosionsgeschützte Pumpen.
5
2
6
4

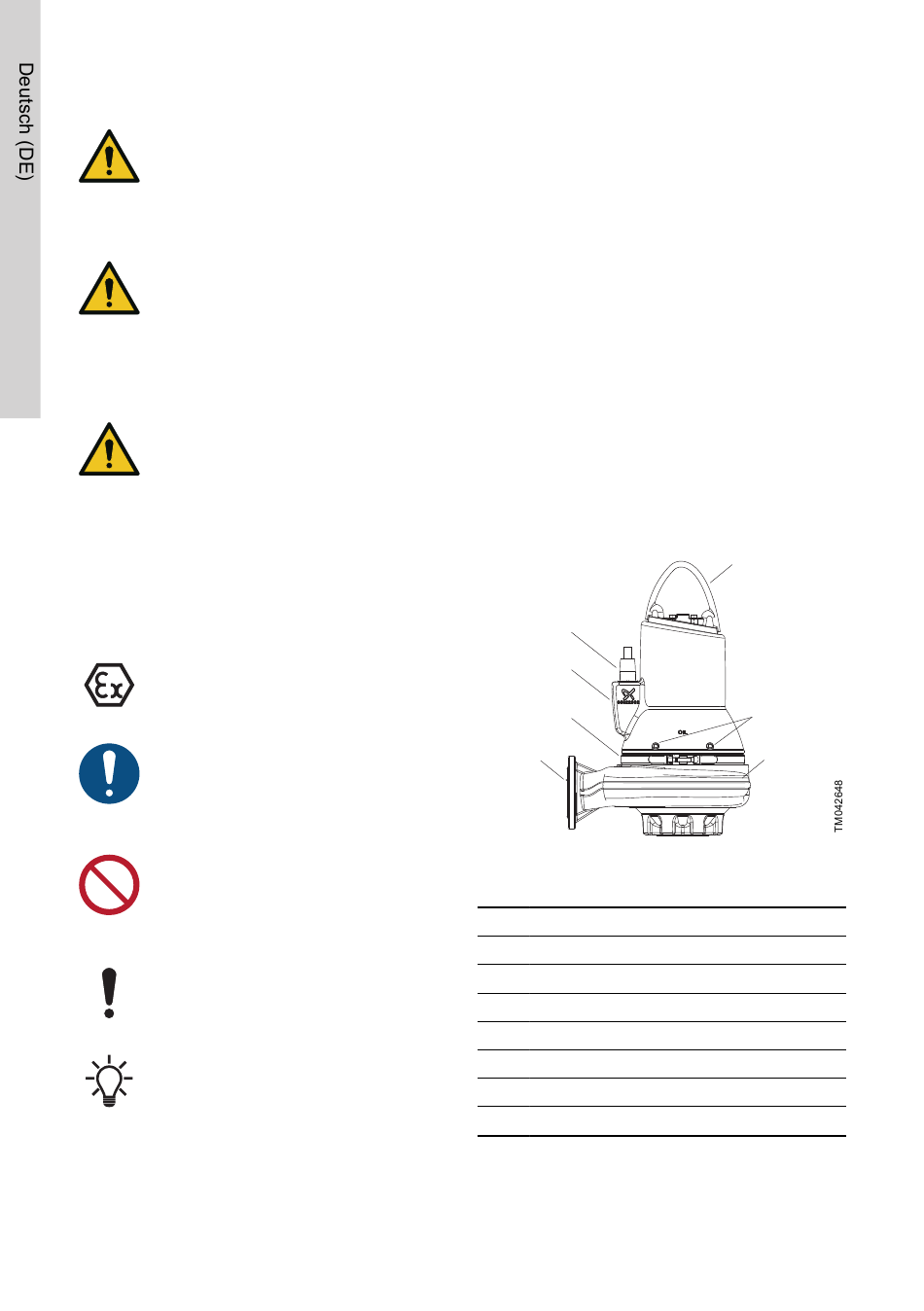

Pumpe L1
Pos. Beschreibung
1 Transportbügel
2 Typenschild
3 Ölschrauben
4 Druckflansch
5 Kabelstecker
6 Schelle
7 Pumpengehäuse
®
-Laufrad
1
3
7
