5. Električni priključak
Upozorenje
Prije nego započnete raditi na
proizvodu, isključite opskrbni
napon. Osigurajte da se električno
napajanje ne može nehotično
uključiti.
5.1 Općenito
Električno spajanje mora izvesti ovlašteni električar
sukladno lokalnim propisima.
Napon napajanja, nazivna maksimalna struja i cos φ
navedeni su na zasebnoj natpisnoj pločici koju je
potrebno montirati u blizini.
Potreban napon za Grundfos MS i MMS potopne
motore, izmjeren na stezaljkama motora, iznosi
- 10 %/+ 6 % nazivnog napona tijekom kontinuiranog
rada (uključujući varijacije napona električne mreže i
gubitke u kabelima).
Osim toga, provjerite postoji li simetrija napona u
opskrbnim vodovima, npr. približno ista razlika
napona između pojedinih faza. Također pogledajte
poglavlje 10. Provjera motora i
Upozorenje
Motor mora biti uzemljen.
Motor mora biti priključen na
eksternu glavnu sklopku s
minimalnim kontaktnim razmakom
od 3 mm u svim polovima.
Ako se MS motori sa ugrađenim temperaturnim
odašiljačem (Tempcon) ne montiraju zajedno sa MP
204 ili sličnim uređajem za zaštitu motora, moraju se
priključiti na kondenzator od 0,47 µF odobren za rad
faza-faza (IEC 384-14) kako bi odgovarali EC
direktivi za elektromagnetsku kompatibilnost
(2004/108/EC). Kondenzator se mora priključiti na
dvije faze na koje je priključen i temperaturni
predajnik. Pogledajte sl. 6.
kabela, stavka 2.
0,47 μF

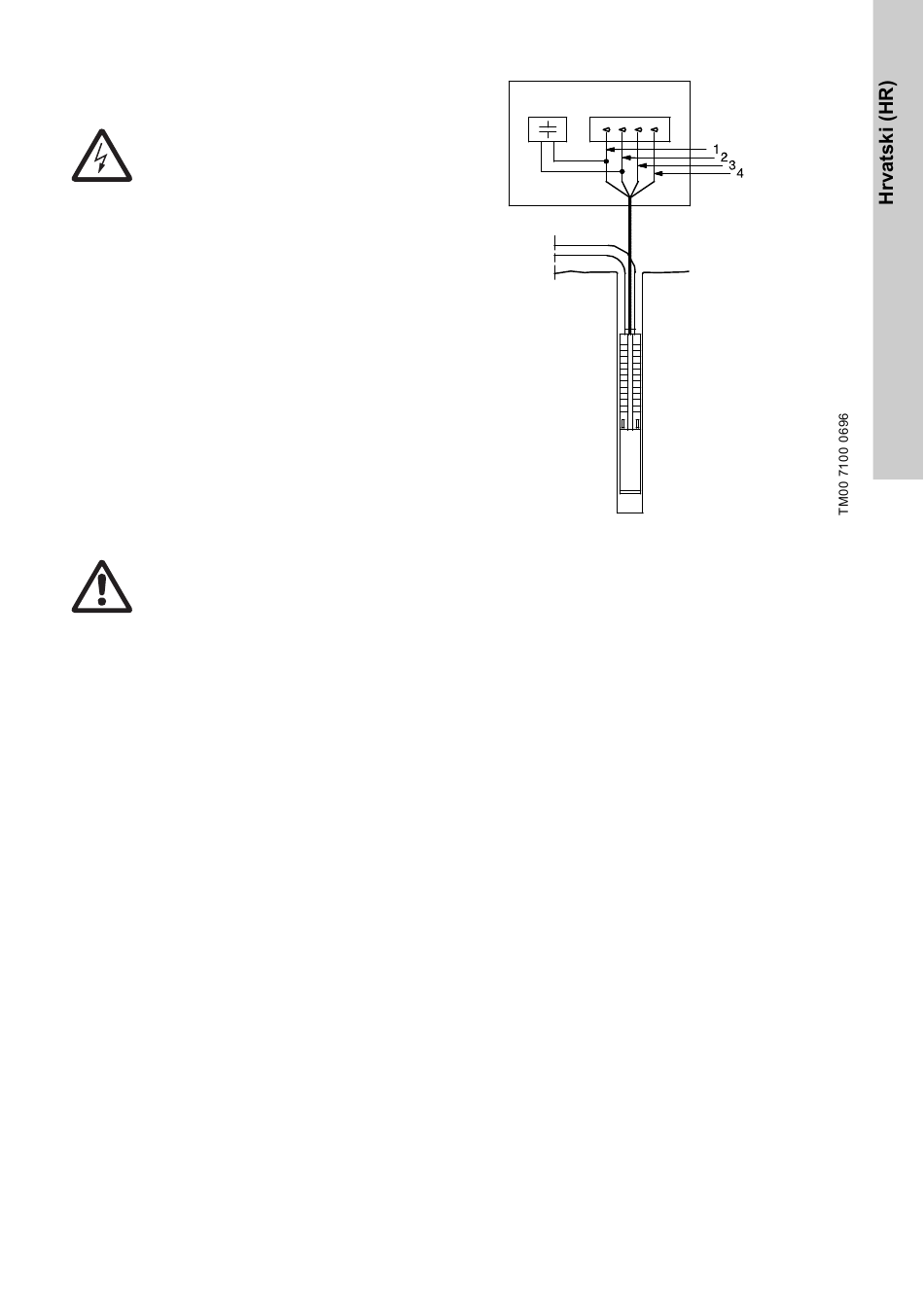

Slika 6 Spajanje kondenzatora
Motori su namotani za izravno on-line pokretanje ili
zvijezda-trokut pokretanje, a struja pokretanja iznosi
između četiri i šest puta nazivne struje motora.
Vrijeme pokretanja motora iznosi približno tek
0,1 sekundi. Izravno on-line pokretanje je stoga
normalno odobreno od strane tvrtke za opskrbu
električnom energijom.
1 = L1: Smeđa
2 = L2: Crna
3 = L3: Siva
4 = PE: Žuta/zelena
