Niveausensor - Grundfos Multilift MSS Montage- Und Betriebsanleitung

Typenschild der Pumpe
Das Typenschild ist auf die Pumpe aufgedruckt.

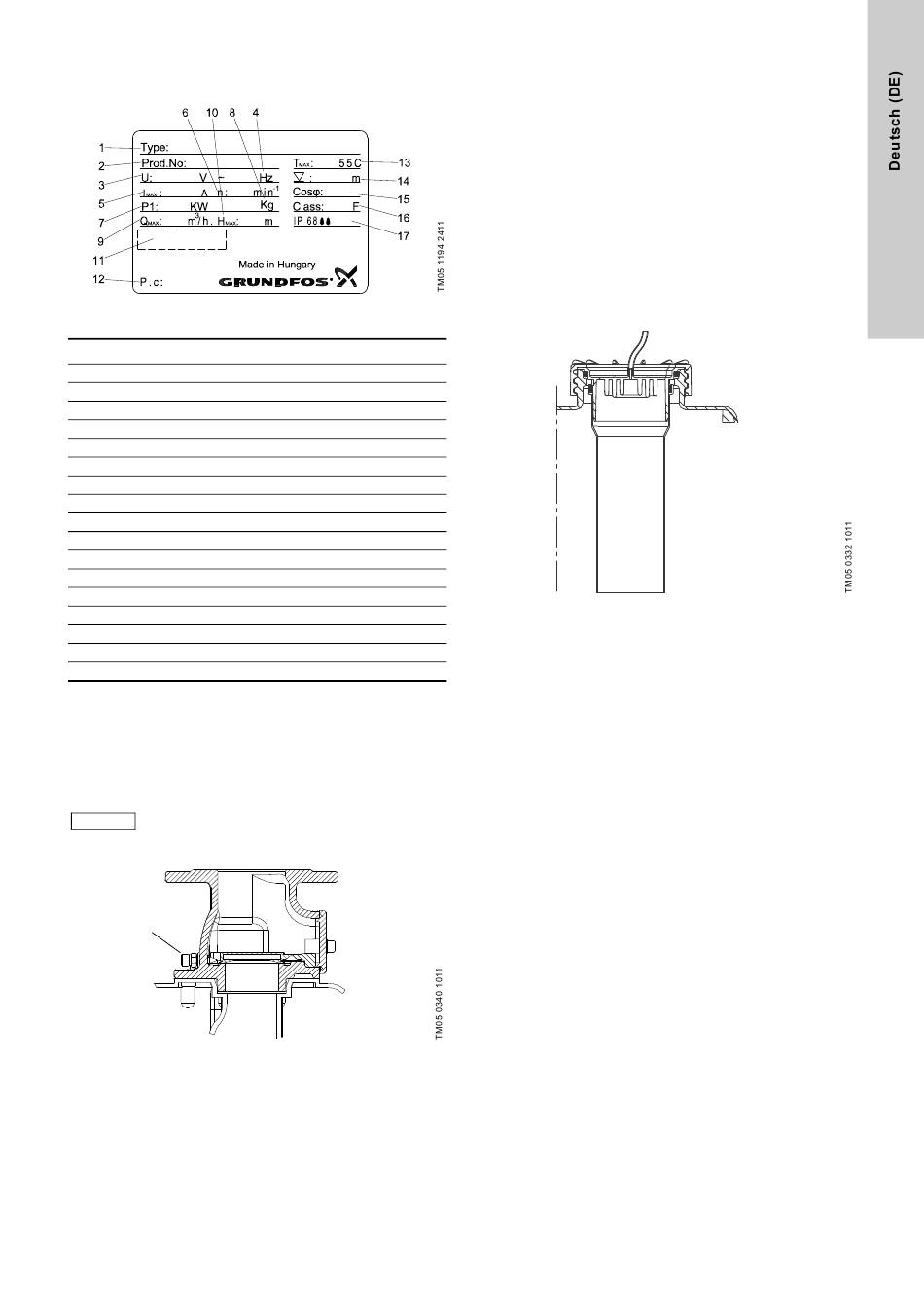

Abb. 3 Typenschild der Pumpe
Pos. Beschreibung
1 Typenbezeichnung
2 Produktnummer
3 Bemessungsspannung
4 Frequenz
5 Bemessungsstrom
6 Nenndrehzahl
7 Nennleistungsaufnahme
8 Gewicht
9 Maximaler Förderstrom
10 Maximale Förderhöhe
11 Zulassungen
12 Produktionswoche, -jahr und -tag
13 Maximal zulässige Medientemperatur
14 Maximal zulässige Eintauchtiefe
15 Leistungsfaktor
16 Wärmeklasse
17 Schutzart
5.1.3 Rückflussverhinderer
Der Rückflussverhinderer der Nennweite DN 80 verfügt über eine
Ablassschraube zum Anheben der Rückschlagklappe, um die
Druckleitung für Wartungs- und Reparaturarbeiten entleeren zu
können. Der Rückflussverhinderer ist in Übereinstimmung mit der
EN 12050-4 ausgeführt und entsprechend geprüft. Siehe Abb. 4.
Vor dem Drehen der Ablassschraube die Kontermut-
Hinweis
ter etwas lösen.
Ablass-
schraube
Abb. 4 Rückflussverhinderer

5.1.4 Niveausensor

Der in der Steuerung montierte piezoresistive Drucksensor ist
über einen Schlauch mit einem Staudruckrohr im Behälter ver-
bunden. Der Schraubdeckel, an den der Schlauch angeschlossen
wird, verfügt über einen Anschluss für das Staudruckrohr (DN
100).Bei ansteigendem Füllstand wird die Luft im Staudruckrohr
und Schlauch komprimiert. Der piezoresistive Sensor wandelt
diese Druckänderung dann in ein Analogsignal um.
Die Steuerung verwendet das Analogsignal zum Ein- und Aus-
schalten der Pumpe und zum Auslösen eines Hochwasseralarms.
Das Staudruckrohr ist unter dem Schraubdeckel befestigt.
Es kann zur Wartung, Reparatur und Reinigen der Innenflächen
herausgenommen werden. Die Abdichtung erfolgt mit Hilfe eines
O-Rings.
Der Schlauch wird mit 4 m oder 10 m Länge geliefert. Er muss an
die Steuerung angeschlossen sein.
Abb. 5 Schraubdeckel mit Schlauch und Staudruckrohr DN
100
