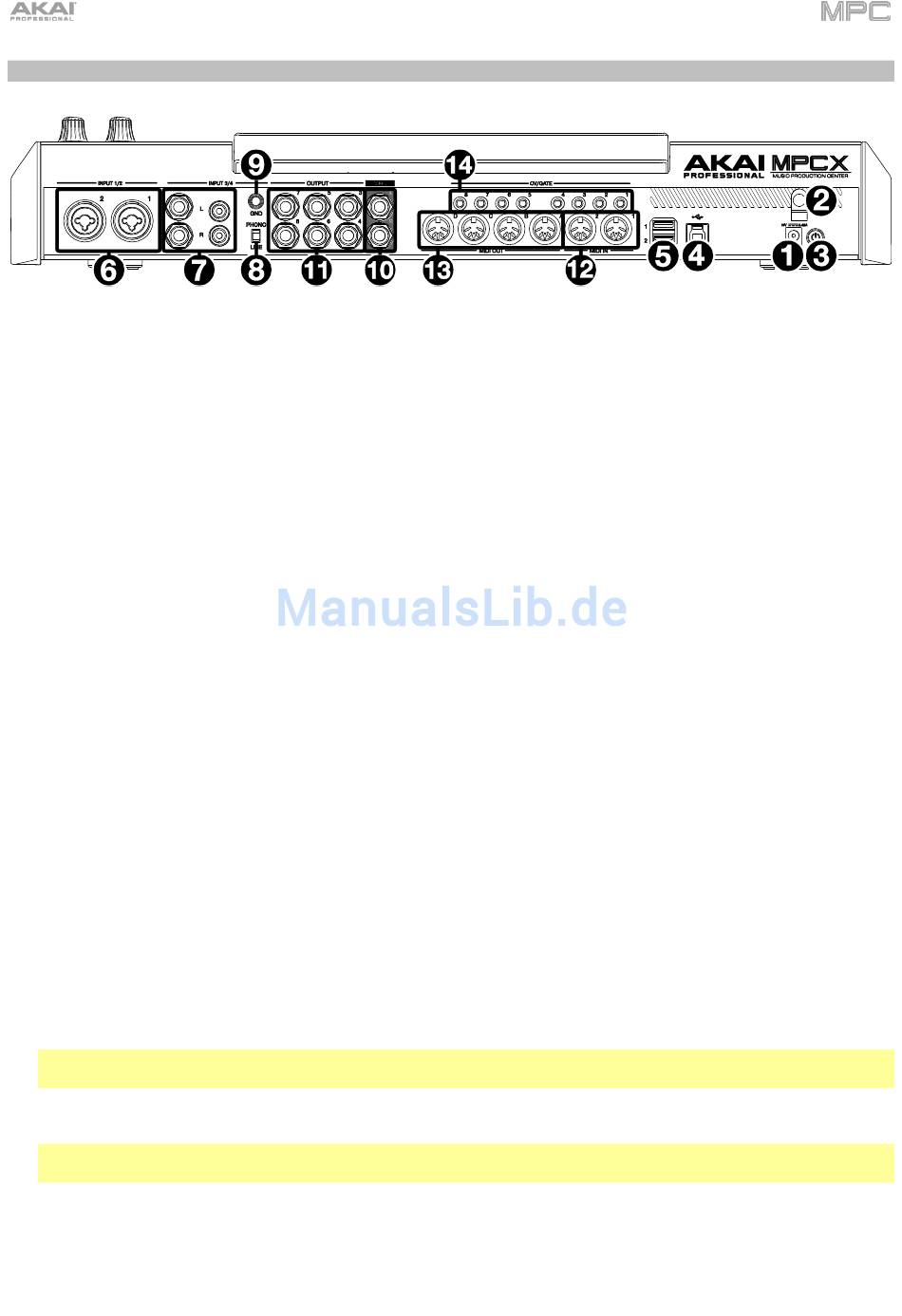

C.1.3 Rückseite
1. Stromeingang: Verbinde den MPC X über das beiliegende Netzteil mit einer Steckdose. Der MPC X funktioniert
nur, wenn man ihn mit einer Steckdose verbindet.
2. Netzteilhaken: Wickle das Netzteilkabel um diesen Haken, um zu verhindern, dass es sich im Eifer des Gefechts
löst.
3. Betriebsschalter: Drücke diesen Taster, um den MPC X ein- und auszuschalten. Wenn der MPC X eingeschaltet
ist, musst Du den Taster 5 Sekunden gedrückt halten, um ihn wieder auszuschalten.
4. USB-B-Port: Verwende das beiliegende USB-Kabel, um diesen Port mit einem USB 3.0-Port des Computers zu
verbinden. Diese Verbindung erlaubt den Austausch von MIDI-Befehlen und Audiodaten zwischen dem MPC X
und der MPC-Software auf dem Computer. Bei Verwendung des MPC X im Controller-Modus hast Du vom
Computer aus Zugriff auf alle USB-Datenträger, SD-Karten und Laufwerke, die mit dem internen SATA-Port des
MPC X verbunden sind.
5. USB-A-Ports: An diese Ports können USB-Datenträger angeschlossen werden, auf die der MPC X direkt
zugreifen kann. Der MPC X kann die Dateisysteme exFAT, FAT32, NTFS und EXT4 lesen und dort Daten
ablegen. Außerdem liest er HFS+-formatierte Datenträger. (Wir empfehlen die Verwendung des exFAT-
Datensystems, weil es das stabilste ist und von sowohl Windows als auch macOS unterstützt wird.) Die USB-
Ports können die angeschlossenen USB-Datenträger mit Strom versorgen und empfangen auch MIDI-Befehle
anderer USB–MIDI-Geräte.
6. Eingänge 1/2 (XLR oder 6,3mm): Verwende herkömmliche XLR- oder 6,3mm-TRS-Kabel zum Anschließen von
Signalquellen (Mikrofon, Mischpult, Synthesizer usw.). Um diese Eingänge verwenden zu können, musst Du den
entsprechenden Rear/Front-Schalter (unter dem Gain 1/2-Regler im Bedienfeld) auf "Rear" stellen. Mit den Gain
1/2-Reglern kann der Eingangspegel für diese Buchsen eingestellt werden.
7. Eingänge 3/4 (6,3mm oder RCA): Verwende herkömmliche 6,3mm-TRS- oder Stereo-RCA-Kabel zum
Anschließen von Signalquellen (Mischpult, Plattenspieler, Synthesizer usw.). Um die 6,3mm-Eingänge zu
verwenden, muss man den Phono/Line-Schalter auf "Line" stellen. Um die RCA-Eingänge zu verwenden, muss
man den Phono/Line-Schalter auf "Phono" stellen. Mit dem 3/4 Rec Gain-Regler kann der Eingangspegel für
diese Buchsen eingestellt werden.
8. Phono/Line-Schalter: Mit diesem Schalter gibst Du an, welche Input 3/4-Buchsen Du verwenden möchtest. Im
Falle der 6,3mm-Eingänge muss der Schalter auf "Line" gestellt werden. Für die RCA-Eingänge muss der
Schalter auf "Phono" gestellt werden, damit das Plattenspielersignal fachgerecht verstärkt wird.
9. Erdungsklemme: Wenn Du einen Plattenspieler mit Phono-Pegel an die Input 3/4 RCA-Buchsen anschließt, tritt
eventuell ein Brummton auf, weil der Plattenspieler nicht geerdet ist. Bietet der Plattenspieler ein Erdungskabel,
so muss es mit dieser Klemme verbunden werden.
Anmerkung: Bestimmte Plattenspieler erlauben die Erdung über die RCA-Buchsen und brauchen daher nicht
separat geerdet zu werden.
10. Main L/R-Ausgänge (6,3mm): Verbinde diese 6,3mm-TRS-Buchsen mit der Verstärkeranlage. Diese Buchsen
geben die Master-Abmischung aus. Die Lautstärke stellt man mit dem Master-Regler ein.
Tipp: Um ein Programm an diese Ausgänge anzulegen, musst Du sein Routing auf "Out 1,2" stellen (Channel
Mixer, wenn das "Mixer"-Feld auf "Programs" gestellt wurde). Siehe Channel Mixer für weitere Hinweise.
11. Ausgänge 3/4, 5/6, 7/8 (6,3mm): Verbinde diese 6,3mm-TRS-Buchsen mit einem externen Mischpult. Dieses
Signal wird mit Nennpegel (0dB) ausgegeben.
