Mechanische Installation
9
Schirmblech für Leistungsteil montieren
9.7 Schirmblech für Leistungsteil montieren
314
Produkthandbuch – MOVIDRIVE
Bei Baugröße 1 – 4 wird serienmäßig ein Satz Schirmklemmen für das Leistungsteil
mitgeliefert. Mit den Schirmklemmen für das Leistungsteil können Sie die Schirmung
der Motor-, Bremsen- und Bremswiderstandsleitung montieren. Die Schirmklemmen
sind noch nicht am Gerät montiert. Montieren Sie die Schirmklemme am Leistungsteil
zusammen mit den Befestigungsschrauben des Gerätes. Setzen Sie die Schirmklem-
me wie folgt ein:

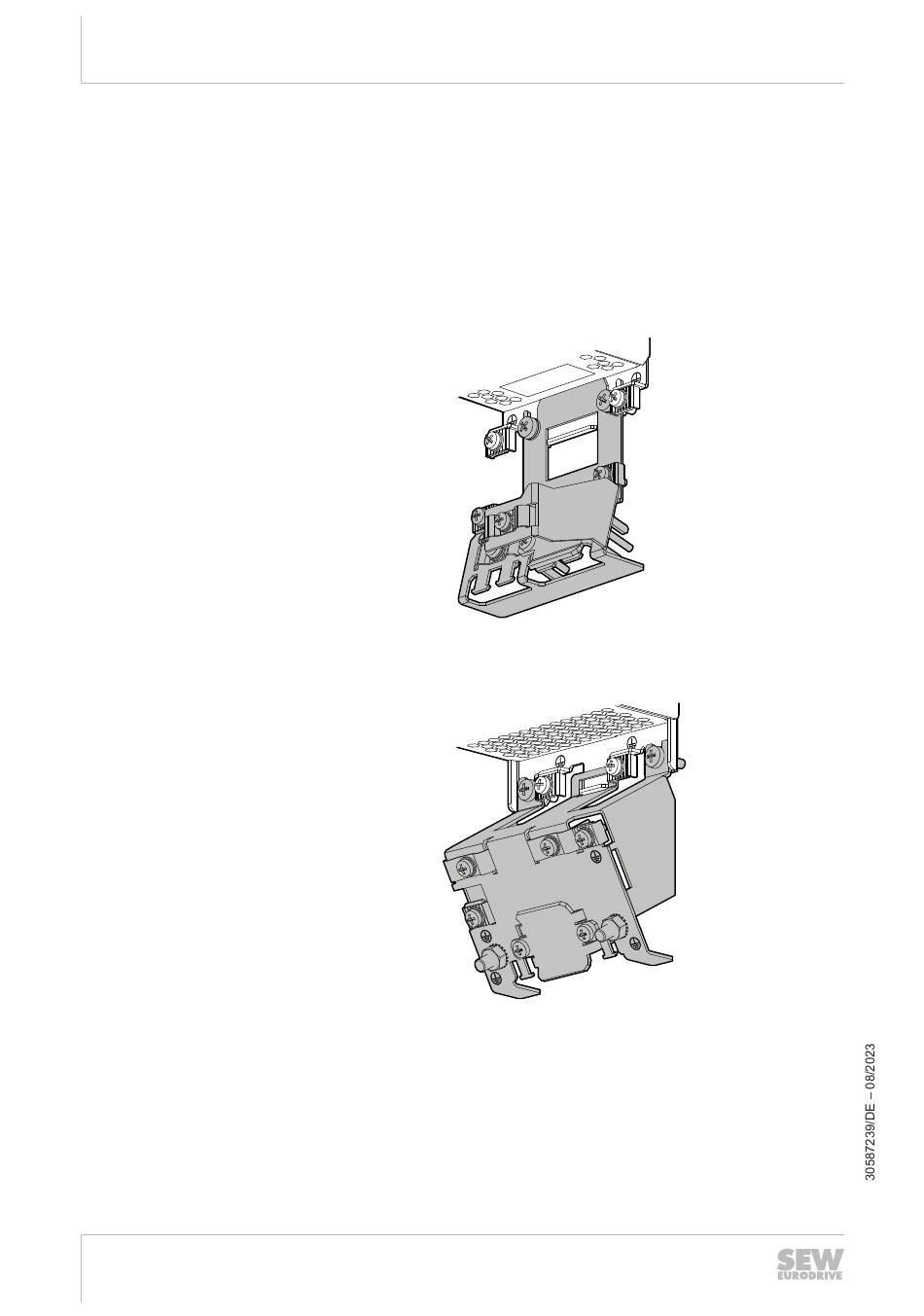

• Baugröße 1 – 2
• Baugröße 3 – 4
• Baugröße 5 – 8
Bei den Baugrößen werden keine Schirmklemmen für das Leistungsteil mitgelie-
fert. Verwenden Sie zur Montage der Schirmung der Motor-, Bremsen- und Brems-
widerstandsleitung handelsübliche Schirmklemmen. Legen Sie die Schirmung
möglichst nahe am Umrichter auf.
®
