SEW-Eurodrive MOVIDRIVE system Produkthandbuch Seite 375

Die Querschlusserkennung kann für jeden Eingang einzeln angewählt werden.
Wenn die Querschlusserkennung nicht verwendet wird (z. B. bei Sensoren mit OSSD-
Ausgang), können die Sensoren entweder aus F-SS0/F-SS1 oder von einer anderen
+24-V-Spannung, die den gleichen Massebezug hat, versorgt werden.
Gefahr durch falsche Einstellung der Parameter Schaltungsart beim Anschluss von
zweikanaligen Sensoren. Bei der Einstellung "einkanalig" besteht keine Redundanz-
und keine Diskrepanzzeitüberwachung.
Tod oder schwere Verletzungen.
•
Für sichere Anwendungen sind nur die folgenden Anschlussvarianten zulässig! Be-
achten Sie auch die Zuordnung der Anschlussvarianten der sicheren Digitaleingänge
zu den Kategoriestrukturen gemäß EN ISO 13849-1.
Kontaktbehaftete Sensoren (einkanalig)
Der Anschluss eines einkanaligen Sensors wird über die Sensorversorgung F-SS0
oder F-SS1 realisiert. Durch den dort verfügbaren Sensortakt können Querschlüsse in
der Verdrahtung erkannt werden. Beachten Sie die detaillierte Zuordnung der F-DI..
zur Sensorversorgung F-SS0 oder F‑SS1 im Kapitel "Klemmenbelegung".
Einstellungen im Parametrier-Tool "Assist CS..":
•
•

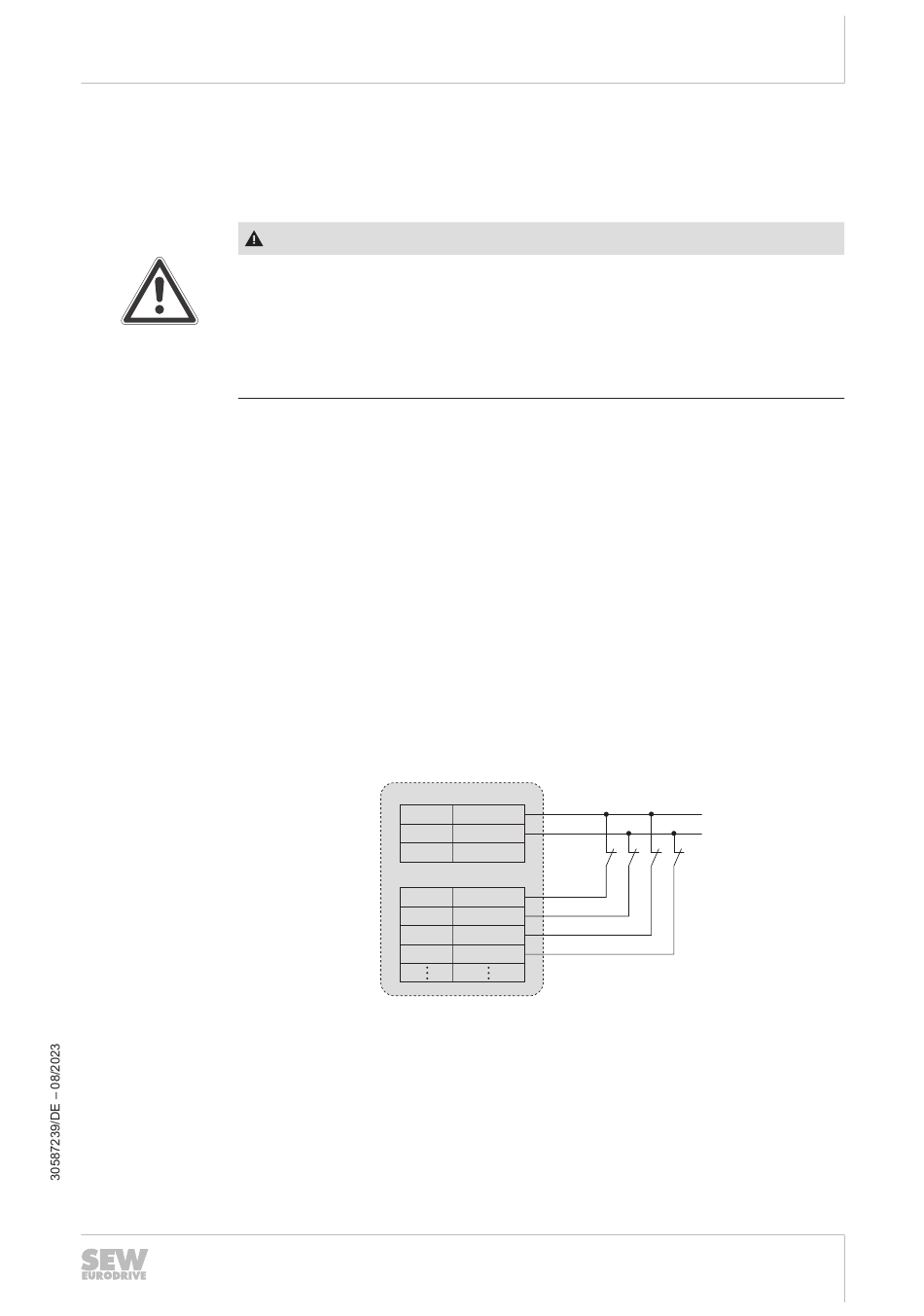

Das folgende Bild zeigt die Sicherheitsoption MOVISAFE
kontaktbehafteten Sensoren.
Betrieb mit aktivierter Querschlusserkennung
Folgende Fehler werden erkannt:
•
•
WARNUNG
Beim Anschluss von zweikanaligen Sensoren müssen Sie die Parameter Schal-
tungsart auf "zweikanalig (antivalent/äquivalent)" einstellen.
Wählen Sie die einkanalige Schaltungsart aus.
Je nach sicherheitstechnischer Anforderung aktivieren oder deaktivieren Sie die
"Querschlusserkennung" und Taktung der Sensorversorgung.
MOVISAFE
X60
9
10
3, 4, 7, 8
X60
1
2
5
6
Querschluss zwischen jeder Digitaleingangsleitung F-DI.. und einer 24-V-Versor-
gungsspannung.
Querschluss zwischen einer Digitaleingangsleitung F-DIx und einer weiteren Digi-
taleingangsleitung F-DIy, die einer anderen Sensorversorgung zugeordnet ist,
wenn mindestens der zugehörige Schaltkontakt des anderen Digitaleingangs F-
DIy geschlossen ist.
Elektrische Installation
Elektrische Installation – Funktionale Sicherheit
® CS ..A
F-SS0
F-SS1
GND
F-DI00
F-DI01
F-DI02
F-DI03
Produkthandbuch – MOVIDRIVE
®
CS..A mit einkanaligen,
9007207666482571
®
system
10
375
