Anslut Degas -kabeln till pumpen.

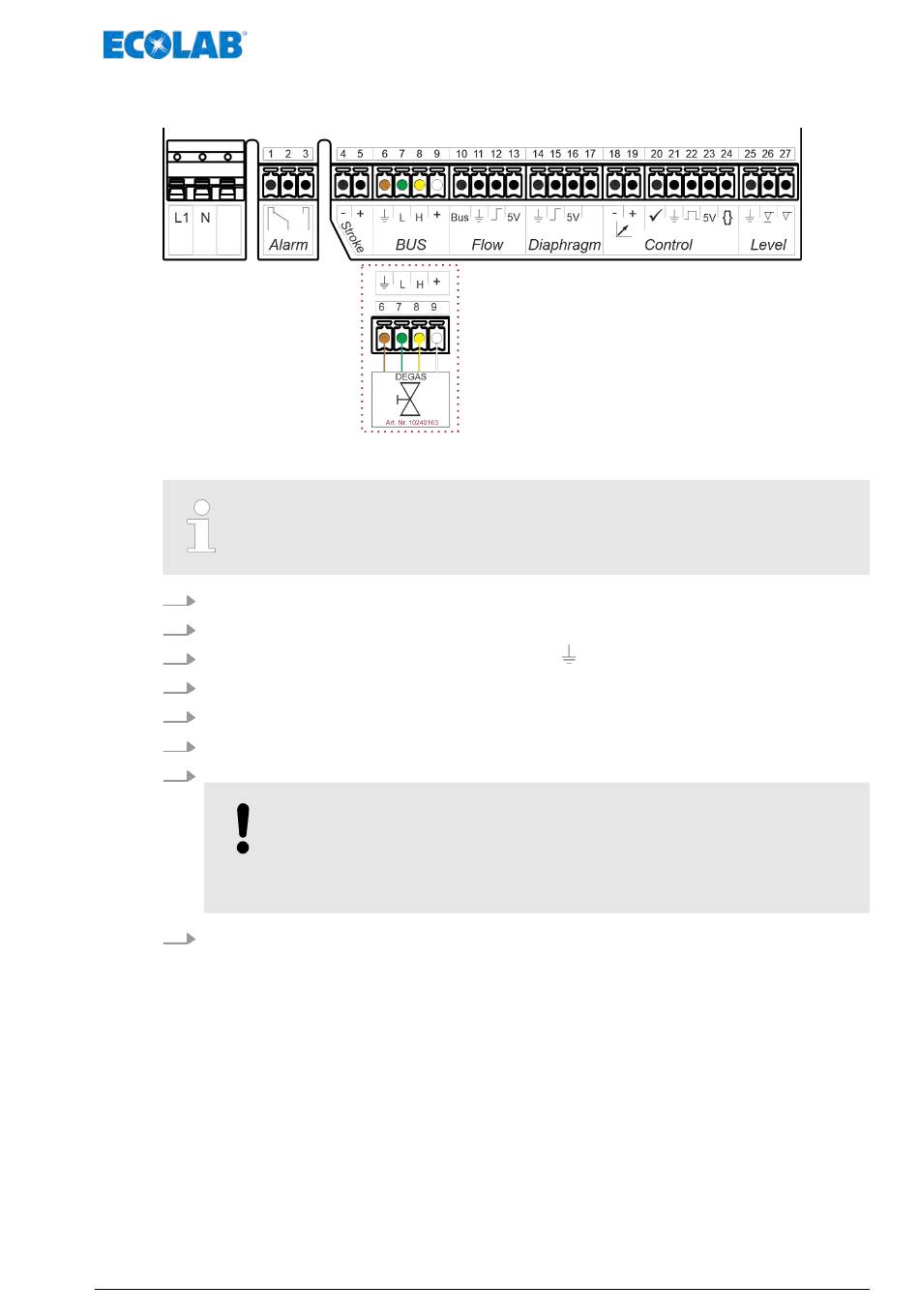

Bild 66: Anslutningstilldelning Degas EcoAdd
Anslutning av Degas EcoAdd sker på platinen på den med "BUS" märkta
anslutningen (klämmor 6-9).
1.
Skilj pumpen från strömförsörjningen.
2.
Demontera kopplingslådans lock.
3.
Anslut den bruna kabeln till klämman 6 (GND ).
4.
Anslut den gröna kabeln till klämma 7 (CAN L).
5.
Anslut den gula kabeln till klämma 8 (CAN H).
6.
Anslut den vita kabeln till klämma 9 (24 V).
7.
Sätt tillbaka locket på kopplingslådan.
OBS!
Dra åt de fyra skruvarna till huset "för hand" (1 NM).
Se till att denna tätningen på kopplingslådans lock är ren, så att inte
läcker.
8.
Återställ pumpens strömförsörjning.
