[Välj / Ställ in driftsätt] [Ström]
Exempel:
Ingångssignal 4 - 20 mA = dosereffekt 0 - 100%
3
2
10

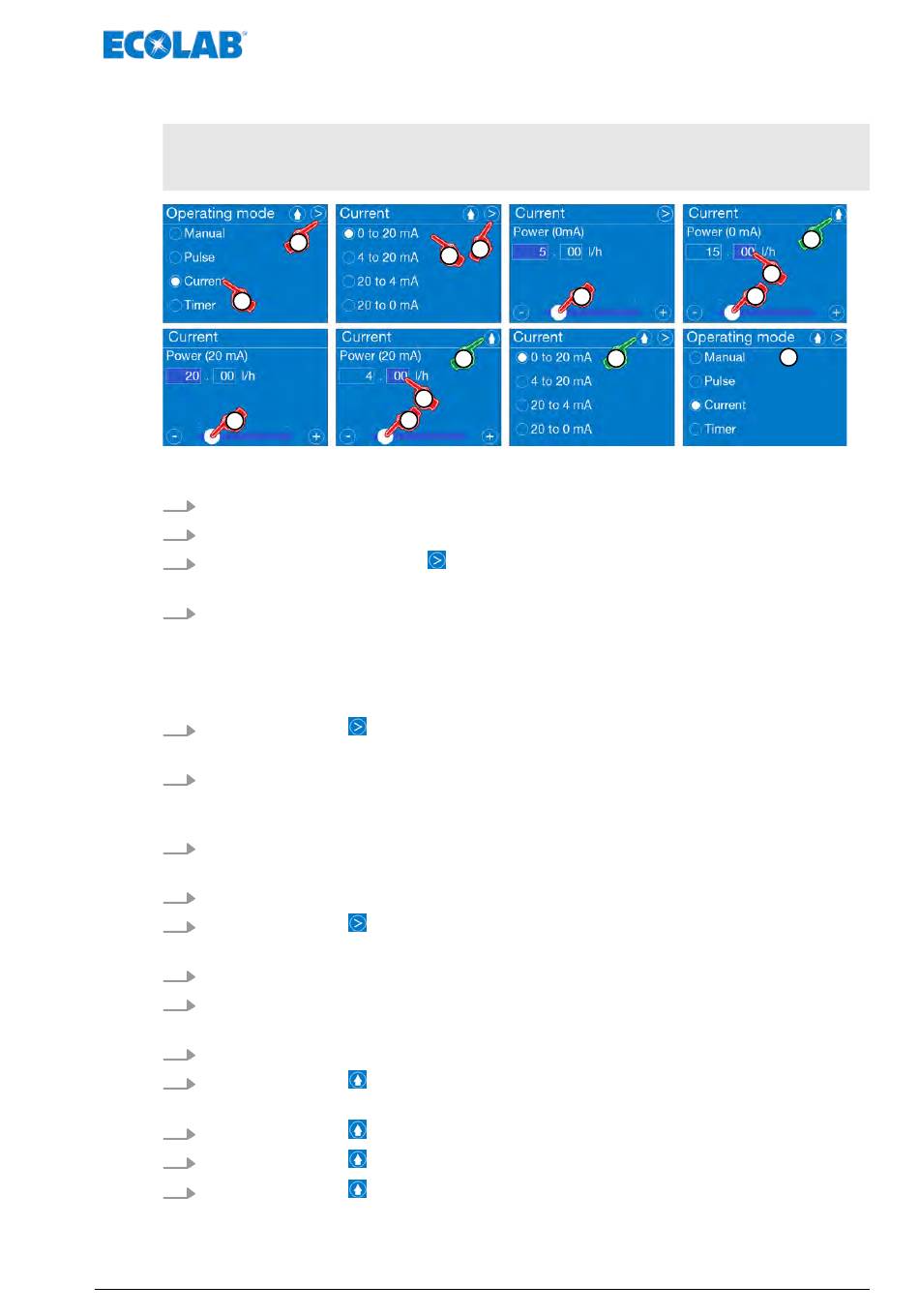

Bild 33: Driftsätt: Ström
1.
[Öppna] huvudmenyn:
2.
[Välj driftsättet] [Ström].
3.
[ Tryck på knappen Fortsätt]
ð Skärmen växlar till inställningsläget för Ström.
4.
"Välj strömområde" :
0 20 mA (< 0,2 mA = 0 % dosereffekt, > 19,8 mA = 100 % dosereffekt)
n
4 20 mA (< 4,2 mA = 0 % dosereffekt, > 19,8 mA = 100 % dosereffekt)
n
20 4 mA (< 19,8 mA = 0 % dosereffekt, > 0,2 mA = 100 % dosereffekt)
n
20 0 mA (< 19,8 mA = 0 % dosereffekt, > 0,2 mA = 100 % dosereffekt)
n
5.
Tryck på knappen
ð Skärmen växlar till inställningsläget för min. dosereffekt.
6.
"Ställ in heltalsvärdet för mA" med hjälp av rullningslisten.
Min. tillåtna värde + 0,2 mA = 0 % dosereffekt
Max. tillåtna värde – 0,2 mA = 100 % dosereffekt
7.
Flytta sedan till fältet för decimaltal.
ð Fältets färg växlar till mörkblått, vilket betyder att fältet är redo för inmatning.
8.
Ställ in decimalsiffrorna med hjälp av rullningslisten.
9.
Tryck på knappen
ð Skärmen växlar till inställningsläget för max. dosereffekt.
10.
"Ange värdet för mA" genom att först ange heltal med hjälp av rullningslisten.
11. Flytta sedan till fältet för decimaltal.
ð Fältets färg växlar till mörkblått, vilket betyder att fältet är redo för inmatning.
12. Ställ in decimalsiffrorna med hjälp av rullningslisten.
13. Tryck på knappen
ð Inställningarna sparas och skärmen växlar till: [Ström].
14. Tryck på knappen
15. Tryck på knappen
16. Tryck på knappen
5
4
13
11
12
Ä Kapitel 8.5 "Huvudmeny" på sidan 62
.
Fortsätt.
Fortsätt.
.
för att återvända till menyn: [Driftsätt].
för att återvända till [huvudmenyn].
för att återvända till [Driftsindikering].
81
Styrning/programvara
6
14
