6. Inštalácia hladinových spínačov
Ak je nádrž vybavená čerpadlom s riadiacou
jednotkou Auto
ADAPT
hladinová riadiaca jednotka.
Pozri montážne a prevádzkové pokyny pre hladinový riadiaci
systém.
Pri inštalácii hladinových spínačov dodržujte nasledujúce body:
• Kvôli zabráneniu nasávania vzduchu a vzniku vibrácií
v čerpadle umiestnite vypínací hladinový spínač v takej
polohe, aby vypol čerpadlo ešte pred tým, ako začne nasávať
vzduch.
• V prípade prevádzkového režimu s jedným čerpadlom,
umiestnite plavákový spínač zapínacej hladiny tak, aby sa
čerpadlo zapínalo pri dosiahnutí požadovanej hladiny.
Čerpadlo sa však musí zapnúť vždy ešte predtým, než hladina
kvapaliny dosiahne úrovne dolnej hrany spodného prívodného
potrubia.
• V prípade inštalácie s dvoma čerpadlami umiestnite zapínacie
hladinové spínače v takej polohe, aby sa čerpadlo 2 zapínalo
ešte pred tým, než hladina kvapaliny dosiahne úroveň spodnej
hrany prívodného potrubia a aby sa čerpadlo 1 zapínalo
s patričným predstihom.
• Plavákový spínač pre aktiváciu signalizácie vysokej hladiny
musí byť umiestnený vždy cca 100 mm nad plavákovým
spínačom zapínacej hladiny. Poplašná signalizácia vysokej
hladiny sa však musí spustiť vždy ešte pred tým, ako hladina
kvapaliny dosiahne úrovne prívodného potrubia.
Pre ďalšie nastavenia pozri inštalačný a prevádzkový návod pre
zvolené hladinové spínače.
6.1 Úrovne spustenia a zastavenia
Čerpacia nádrž musí mať taký užitočný objem, ktorý zaistí, aby
počet zapnutí čerpadla neprevýšil maximálny dovolený počet.
Pozri montážny a prevádzkový návod čerpadla.
6.2 Inštalácia riadiacej jednotky čerpadla
Pozri montážny a prevádzkový návod riadiacej jednotky čerpadla.
208
, nie je potrebná externá
6.3 Plavákové spínače
Ak boli pre ovládanie čerpadla zvolené plavákové spínače, je
možné ich umiestniť na rúre, ktorú je možné z nádrže vytiahnuť.
To zabezpečí ľahké nastavenie plavákových spínačov.
Majte na pamäti, že spodný plavákový spínač
(vypínací spínač) musí vypínať čerpadlo skôr, ako
hladina kvapaliny v nádrži klesne pod úroveň
minimálnej hladiny čerpadla. Pozri montážny
a prevádzkový návod čerpadla.
A
B

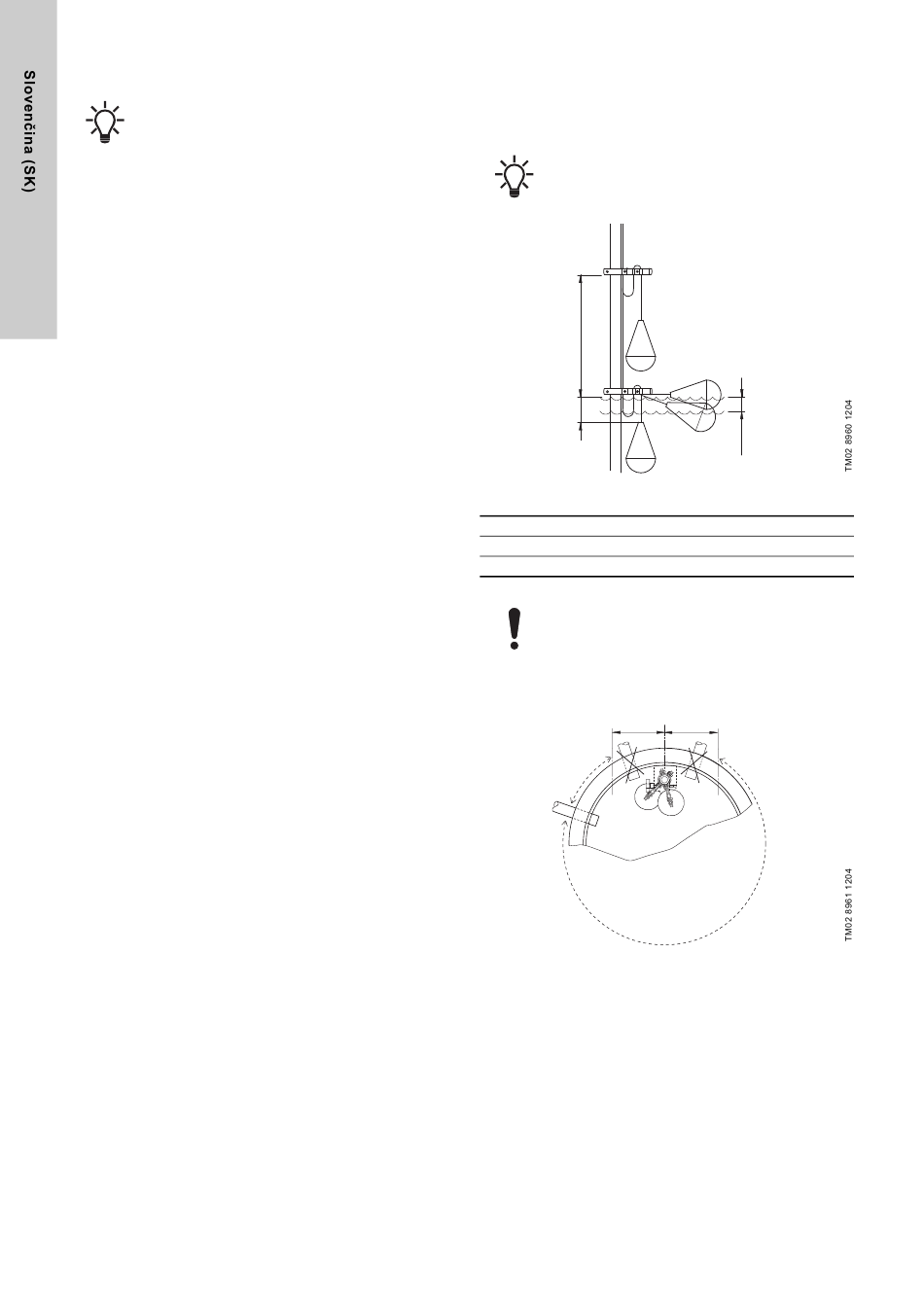

Obr. 16 Nastavenie plavákových spínačov
A Minimálne 300 mm
B 50 až 100 mm
C Prevádzkový rozsah 110 mm
Vzdialenosť B nesmie byť príliš veľká, lebo inak by
plavákový spínač mohol uviaznuť v iných častiach
inštalácie.
Prívodné potrubie nádrže nesmie byť umiestnené v priestore
vyznačenom na obr. 17, keďže by narušilo funkciu plavákových
spínačov.
200
Obr. 17 Umiestnenie prívodného potrubia
C
200
