Konfiguration Des Snapshot-Eingangs - Lang LSTEP express Bedienungsanleitung

Trigger Counter
Befehl:
Parameter:
Bemerkung:
Beschreibung:
Rückmeldung:
Fehlercode:
Beispiel:

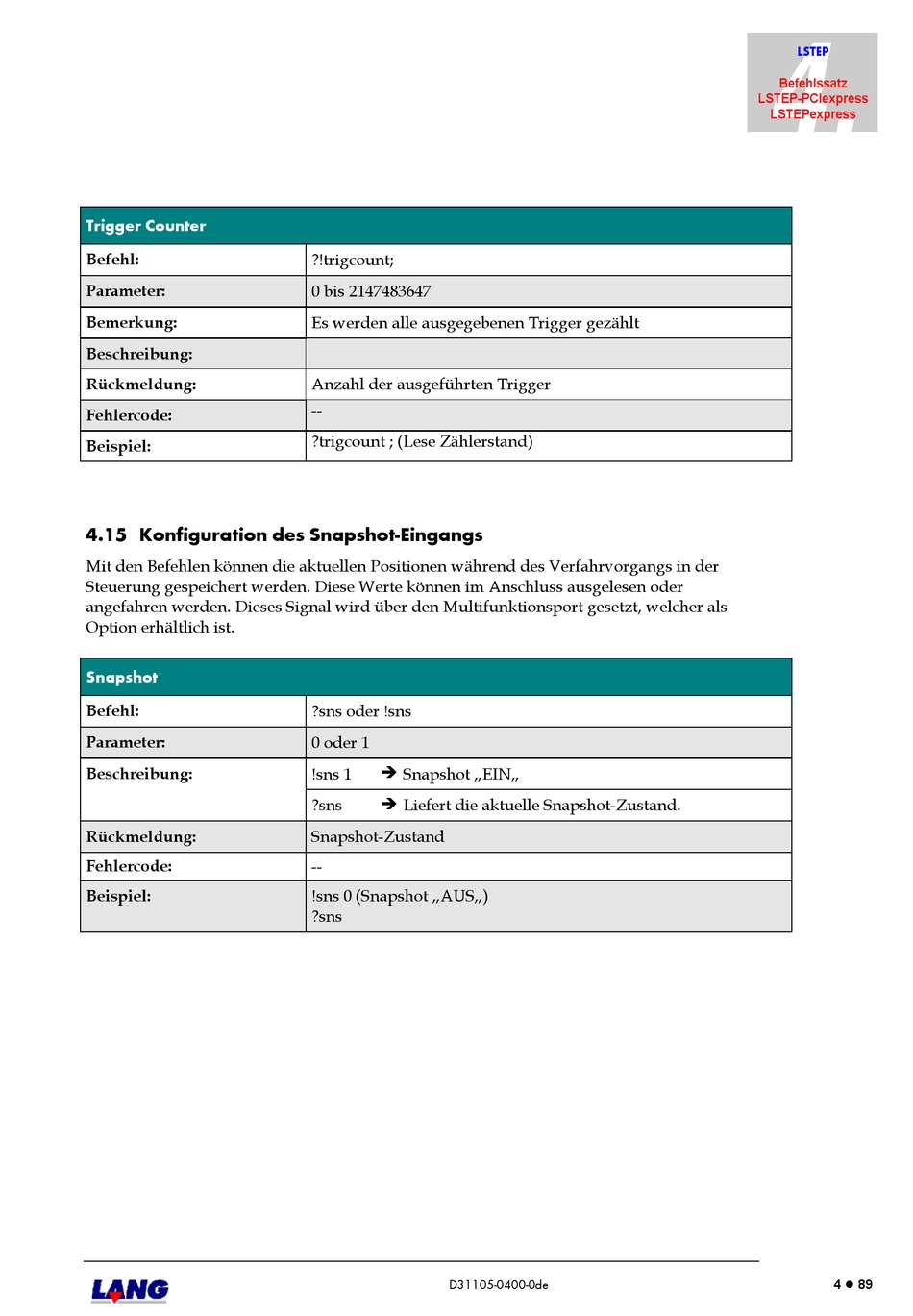

4.15 Konfiguration des Snapshot-Eingangs

Mit den Befehlen können die aktuellen Positionen während des Verfahrvorgangs in der
Steuerung gespeichert werden. Diese Werte können im Anschluss ausgelesen oder
angefahren werden. Dieses Signal wird über den Multifunktionsport gesetzt, welcher als
Option erhältlich ist.
Snapshot
Befehl:
Parameter:
Beschreibung:
Rückmeldung:
Fehlercode:
Beispiel:
?!trigcount;
0 bis 2147483647
Es werden alle ausgegebenen Trigger gezählt
Anzahl der ausgeführten Trigger
--
?trigcount ; (Lese Zählerstand)
?sns oder !sns
0 oder 1
!sns 1  Snapshot „EIN„
?sns  Liefert die aktuelle Snapshot-Zustand.
Snapshot-Zustand
--
!sns 0 (Snapshot „AUS„)
?sns
D31105-0400-0de
4.
LSTEP
Befehlssatz
LSTEP-PCIexpress
LSTEPexpress
4  89
