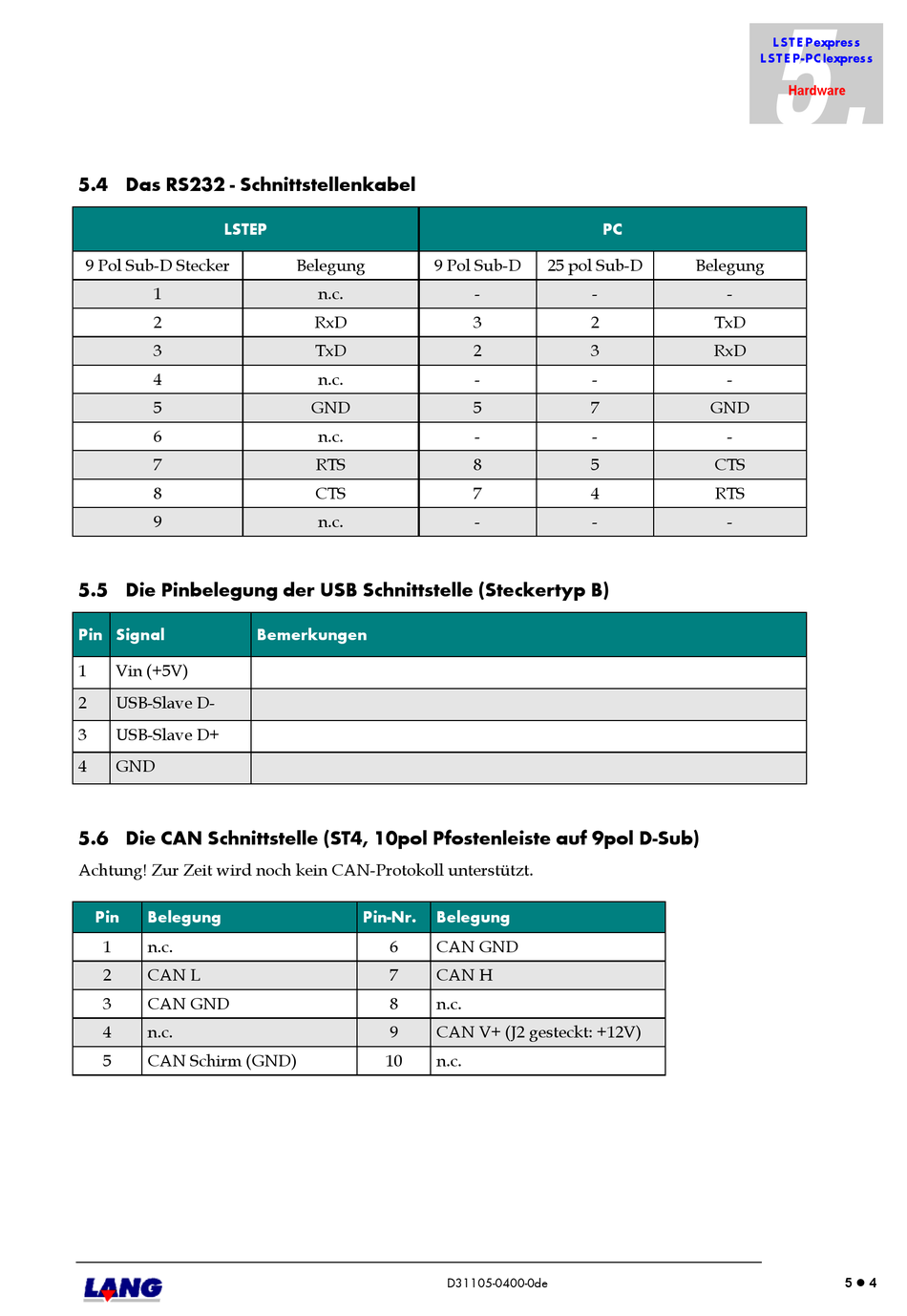

5.4 Das RS232 - Schnittstellenkabel

LSTEP
9 Pol Sub-D Stecker
1
2
3
4
5
6
7
8
9

5.5 Die Pinbelegung der USB Schnittstelle (Steckertyp B)

Pin Signal
1 Vin (+5V)
2 USB-Slave D-
3 USB-Slave D+
4 GND

5.6 Die CAN Schnittstelle (ST4, 10pol Pfostenleiste auf 9pol D-Sub)

Achtung! Zur Zeit wird noch kein CAN-Protokoll unterstützt.
Pin Belegung
1 n.c.
2 CAN L
3 CAN GND
4 n.c.
5 CAN Schirm (GND)
Belegung
n.c.
RxD
TxD
n.c.
GND
n.c.
RTS
CTS
n.c.
Bemerkungen
Pin-Nr.
6
7
8
9
10
PC
9 Pol Sub-D 25 pol Sub-D
- -
3 2
2 3
- -
5 7
- -
8 5
7 4
- -
Belegung
CAN GND
CAN H
n.c.
CAN V+ (J2 gesteckt: +12V)
n.c.
D31105-0400-0de
5.
L ST E Pexpress
L ST E P-PC Iexpress
Hardware
Belegung
-
TxD
RxD
-
GND
-
CTS
RTS
-
5  4
