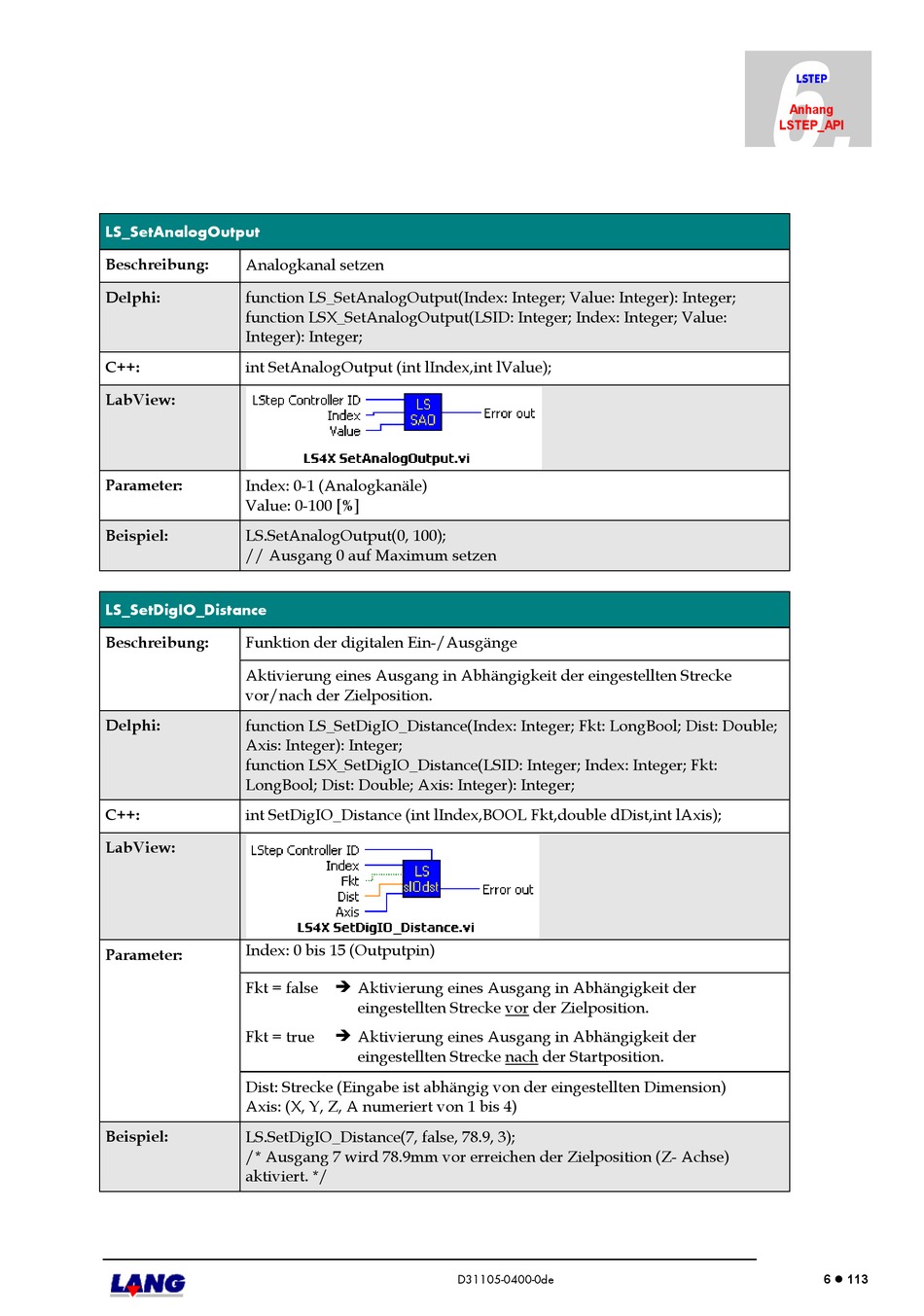

LS_SetAnalogOutput
Beschreibung:
Analogkanal setzen
Delphi:
function LS_SetAnalogOutput(Index: Integer; Value: Integer): Integer;
function LSX_SetAnalogOutput(LSID: Integer; Index: Integer; Value:
Integer): Integer;
C++:
int SetAnalogOutput (int lIndex,int lValue);
LabView:
Parameter:
Index: 0-1 (Analogkanäle)
Value: 0-100 [%]
Beispiel:
LS.SetAnalogOutput(0, 100);
// Ausgang 0 auf Maximum setzen
LS_SetDigIO_Distance
Beschreibung:
Funktion der digitalen Ein-/Ausgänge
Aktivierung eines Ausgang in Abhängigkeit der eingestellten Strecke
vor/nach der Zielposition.
Delphi:
function LS_SetDigIO_Distance(Index: Integer; Fkt: LongBool; Dist: Double;
Axis: Integer): Integer;
function LSX_SetDigIO_Distance(LSID: Integer; Index: Integer; Fkt:
LongBool; Dist: Double; Axis: Integer): Integer;
C++:
int SetDigIO_Distance (int lIndex,BOOL Fkt,double dDist,int lAxis);
LabView:
Index: 0 bis 15 (Outputpin)
Parameter:
Fkt = false
Fkt = true
Dist: Strecke (Eingabe ist abhängig von der eingestellten Dimension)
Axis: (X, Y, Z, A numeriert von 1 bis 4)
Beispiel:
LS.SetDigIO_Distance(7, false, 78.9, 3);
/* Ausgang 7 wird 78.9mm vor erreichen der Zielposition (Z- Achse)
aktiviert. */
Aktivierung eines Ausgang in Abhängigkeit der
eingestellten Strecke vor der Zielposition.
Aktivierung eines Ausgang in Abhängigkeit der
eingestellten Strecke nach der Startposition.
D31105-0400-0de
6.
LSTEP
Anhang
LSTEP_API
6 113
