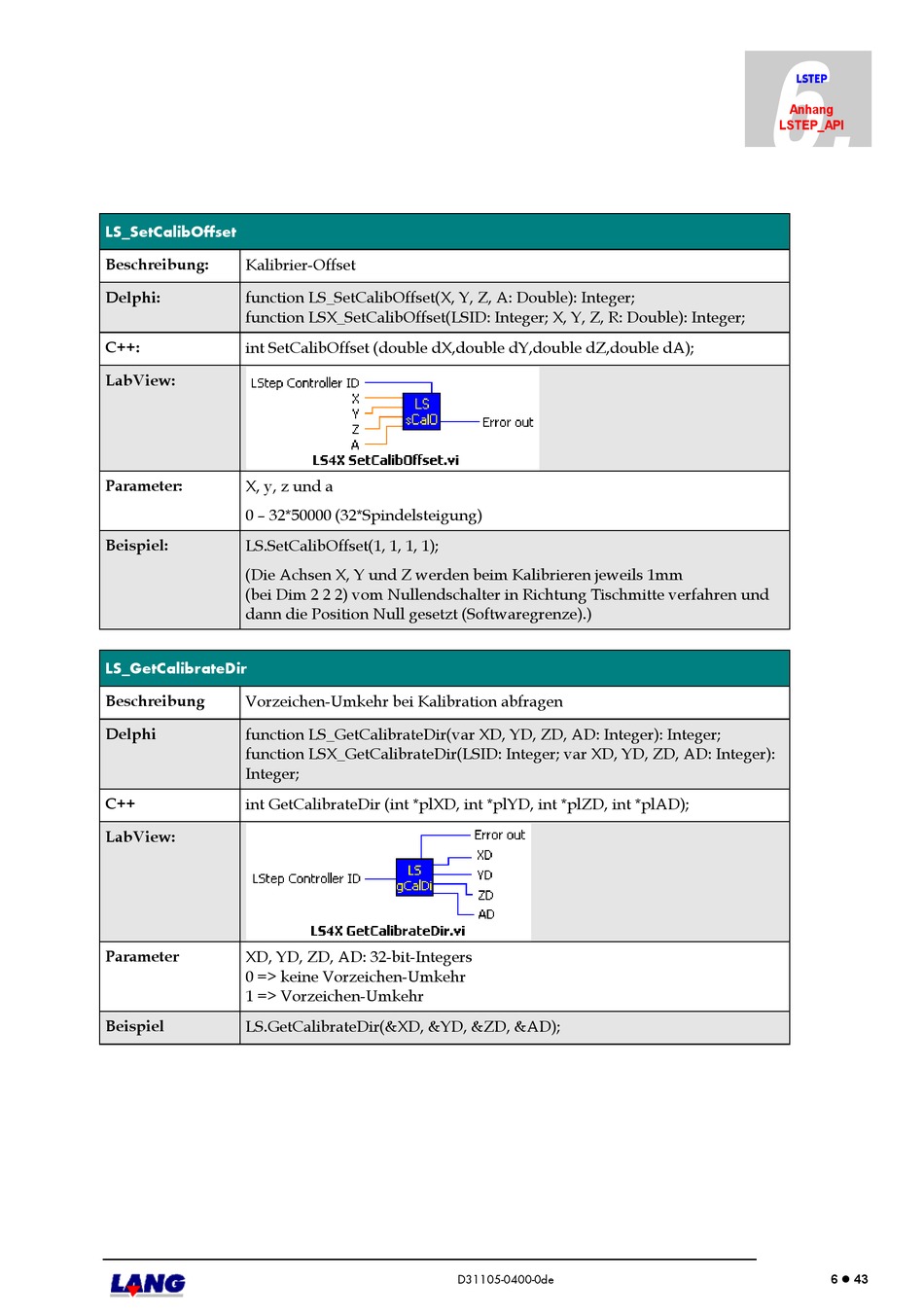

LS_SetCalibOffset
Beschreibung:
Kalibrier-Offset
Delphi:
function LS_SetCalibOffset(X, Y, Z, A: Double): Integer;
function LSX_SetCalibOffset(LSID: Integer; X, Y, Z, R: Double): Integer;
C++:
int SetCalibOffset (double dX,double dY,double dZ,double dA);
LabView:
Parameter:
X, y, z und a
0 – 32*50000 (32*Spindelsteigung)
Beispiel:
LS.SetCalibOffset(1, 1, 1, 1);
(Die Achsen X, Y und Z werden beim Kalibrieren jeweils 1mm
(bei Dim 2 2 2) vom Nullendschalter in Richtung Tischmitte verfahren und
dann die Position Null gesetzt (Softwaregrenze).)
LS_GetCalibrateDir
Beschreibung
Vorzeichen-Umkehr bei Kalibration abfragen
Delphi
function LS_GetCalibrateDir(var XD, YD, ZD, AD: Integer): Integer;
function LSX_GetCalibrateDir(LSID: Integer; var XD, YD, ZD, AD: Integer):
Integer;
C++
int GetCalibrateDir (int *plXD, int *plYD, int *plZD, int *plAD);
LabView:
Parameter
XD, YD, ZD, AD: 32-bit-Integers
0 => keine Vorzeichen-Umkehr
1 => Vorzeichen-Umkehr
Beispiel
LS.GetCalibrateDir(&XD, &YD, &ZD, &AD);
D31105-0400-0de
6.
LSTEP
Anhang
LSTEP_API
6 43
