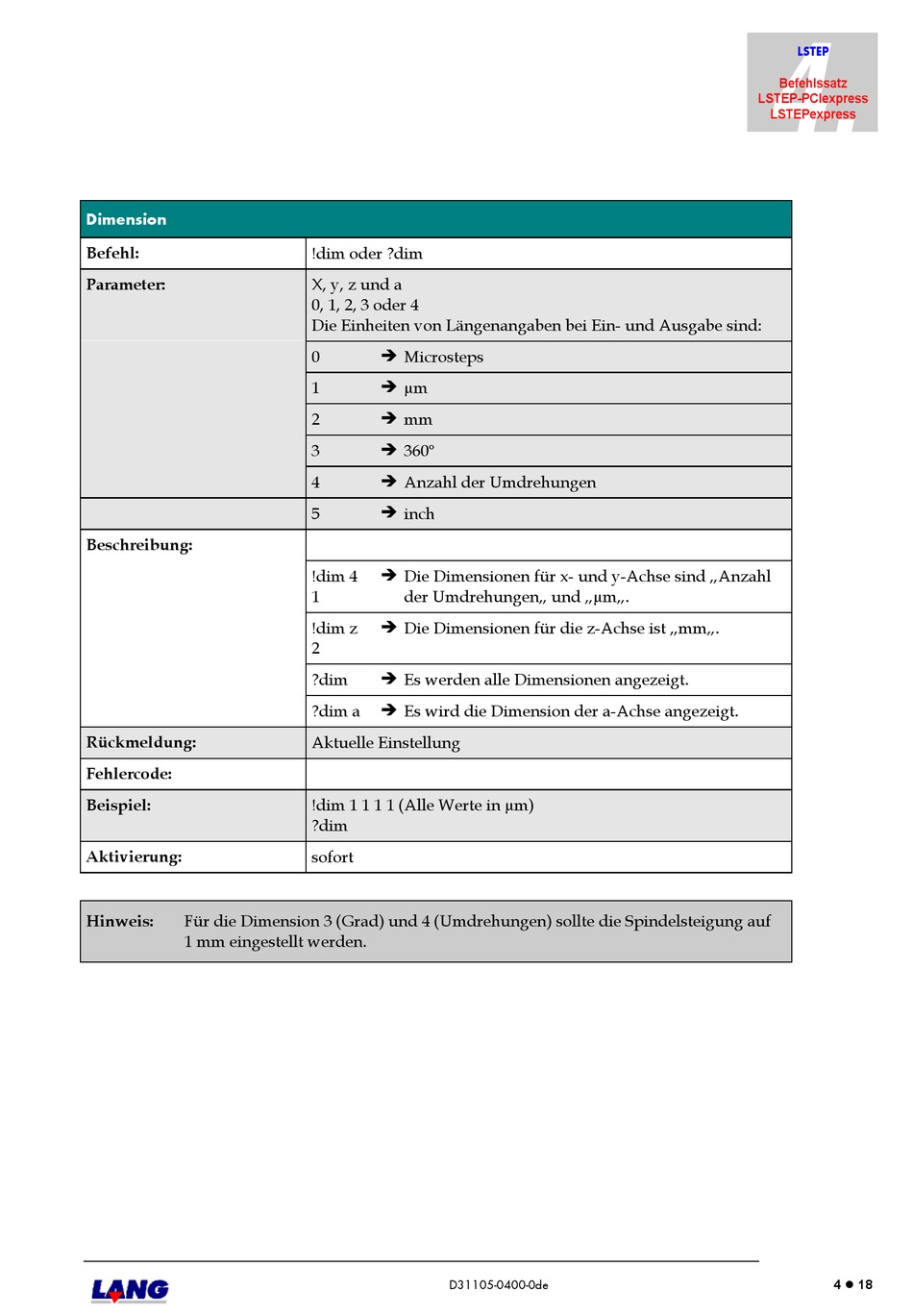

Dimension
Befehl:
Parameter:
Beschreibung:
Rückmeldung:
Fehlercode:
Beispiel:
Aktivierung:
Hinweis:
Für die Dimension 3 (Grad) und 4 (Umdrehungen) sollte die Spindelsteigung auf
1 mm eingestellt werden.
!dim oder ?dim
X, y, z und a
0, 1, 2, 3 oder 4
Die Einheiten von Längenangaben bei Ein- und Ausgabe sind:
0
Microsteps
1
µm
2
mm
3
360°
4
Anzahl der Umdrehungen
5
inch
!dim 4
Die Dimensionen für x- und y-Achse sind „Anzahl
1
der Umdrehungen„ und „µm„.
!dim z
Die Dimensionen für die z-Achse ist „mm„.
2
?dim
Es werden alle Dimensionen angezeigt.
?dim a
Es wird die Dimension der a-Achse angezeigt.
Aktuelle Einstellung
!dim 1 1 1 1 (Alle Werte in µm)
?dim
sofort
D31105-0400-0de
4.
LSTEP
Befehlssatz
LSTEP-PCIexpress
LSTEPexpress
4 18
