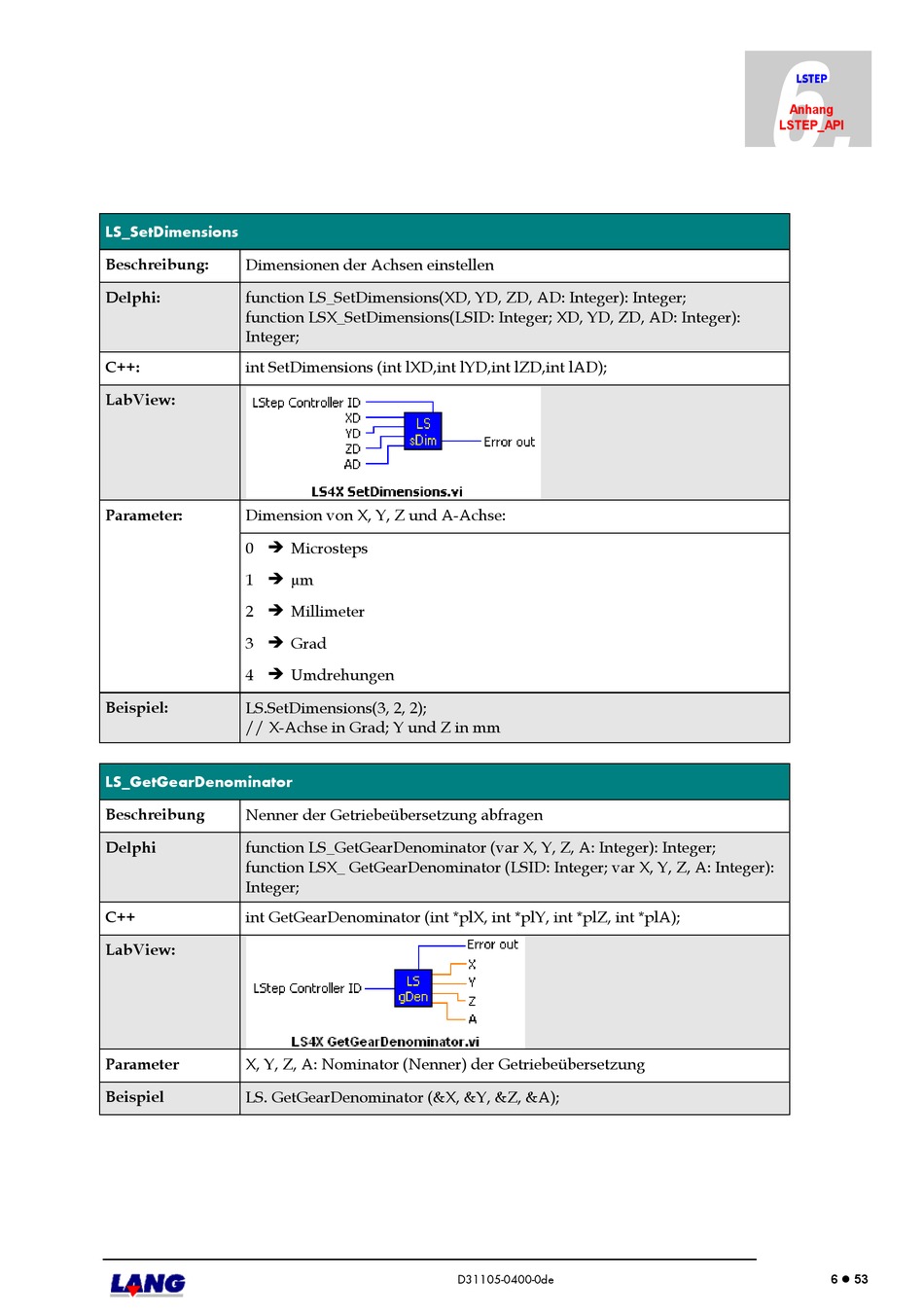

Lang LSTEP express Bedienungsanleitung Seite 170

LS_SetDimensions
Beschreibung: Dimensionen der Achsen einstellen
Delphi: function LS_SetDimensions(XD, YD, ZD, AD: Integer): Integer;
function LSX_SetDimensions(LSID: Integer; XD, YD, ZD, AD: Integer):
Integer;
C++: int SetDimensions (int lXD,int lYD,int lZD,int lAD);
LabView:
Parameter: Dimension von X, Y, Z und A-Achse:
0  Microsteps
1  µm
2  Millimeter
3  Grad
4  Umdrehungen
Beispiel: LS.SetDimensions(3, 2, 2);
// X-Achse in Grad; Y und Z in mm
LS_GetGearDenominator
Beschreibung Nenner der Getriebeübersetzung abfragen
Delphi function LS_GetGearDenominator (var X, Y, Z, A: Integer): Integer;
function LSX_ GetGearDenominator (LSID: Integer; var X, Y, Z, A: Integer):
Integer;
C++ int GetGearDenominator (int *plX, int *plY, int *plZ, int *plA);
LabView:
Parameter X, Y, Z, A: Nominator (Nenner) der Getriebeübersetzung
Beispiel LS. GetGearDenominator (&X, &Y, &Z, &A);
D31105-0400-0de
6.
LSTEP
Anhang
LSTEP_API
6  53
