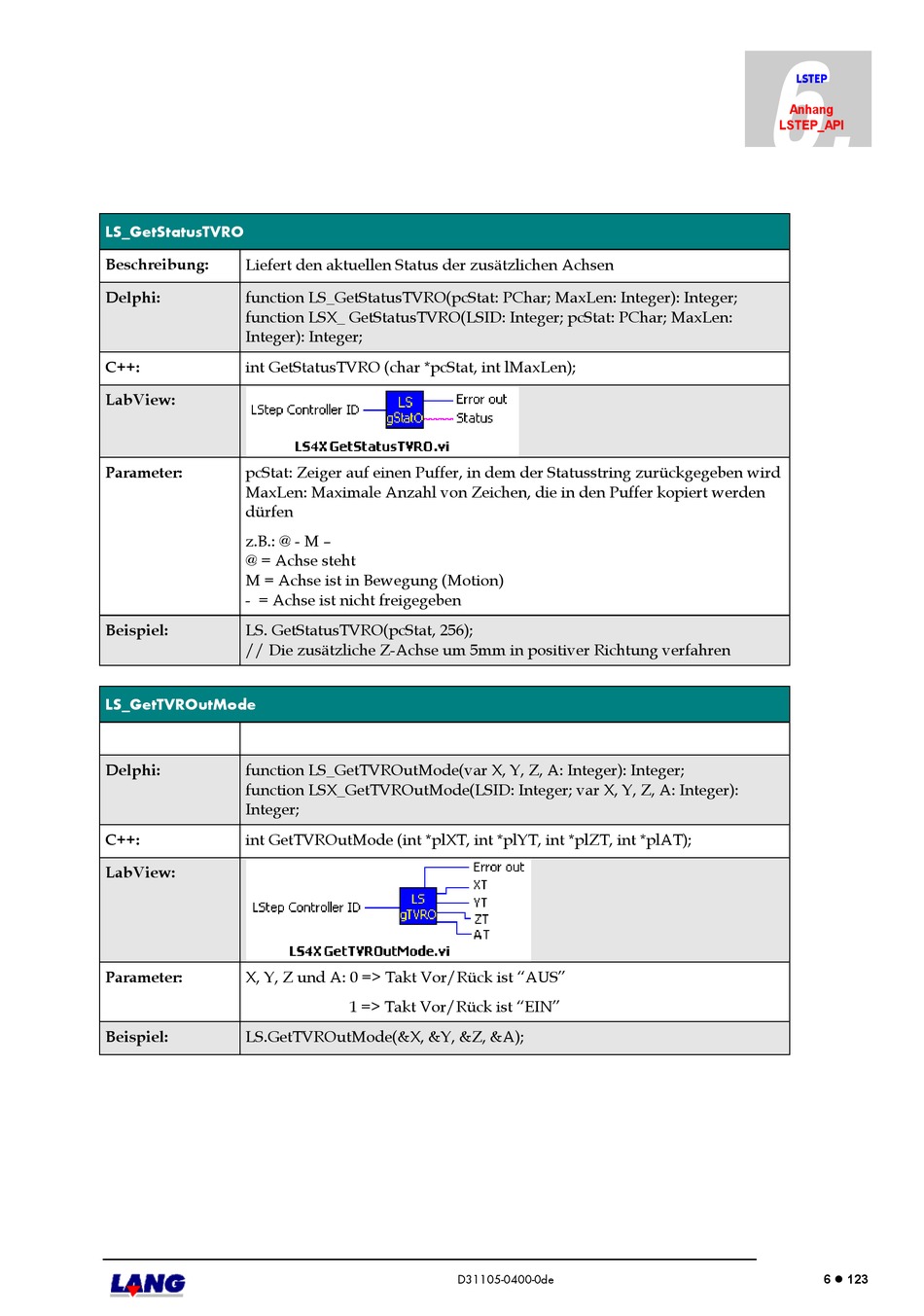

Lang LSTEP express Bedienungsanleitung Seite 240

LS_GetStatusTVRO
Beschreibung: Liefert den aktuellen Status der zusätzlichen Achsen
Delphi: function LS_GetStatusTVRO(pcStat: PChar; MaxLen: Integer): Integer;
function LSX_ GetStatusTVRO(LSID: Integer; pcStat: PChar; MaxLen:
Integer): Integer;
C++: int GetStatusTVRO (char *pcStat, int lMaxLen);
LabView:
Parameter: pcStat: Zeiger auf einen Puffer, in dem der Statusstring zurückgegeben wird
MaxLen: Maximale Anzahl von Zeichen, die in den Puffer kopiert werden
dürfen
z.B.: @ - M –
@ = Achse steht
M = Achse ist in Bewegung (Motion)
- = Achse ist nicht freigegeben
Beispiel: LS. GetStatusTVRO(pcStat, 256);
// Die zusätzliche Z-Achse um 5mm in positiver Richtung verfahren
LS_GetTVROutMode
Beschreibung: Einstellungen von den zusetzlichen Achsen lesen
Delphi: function LS_GetTVROutMode(var X, Y, Z, A: Integer): Integer;
function LSX_GetTVROutMode(LSID: Integer; var X, Y, Z, A: Integer):
Integer;
C++: int GetTVROutMode (int *plXT, int *plYT, int *plZT, int *plAT);
LabView:
Parameter: X, Y, Z und A: 0 => Takt Vor/Rück ist "AUS"
Beispiel: LS.GetTVROutMode(&X, &Y, &Z, &A);
1 => Takt Vor/Rück ist "EIN"
D31105-0400-0de
6.
LSTEP
Anhang
LSTEP_API
6  123
