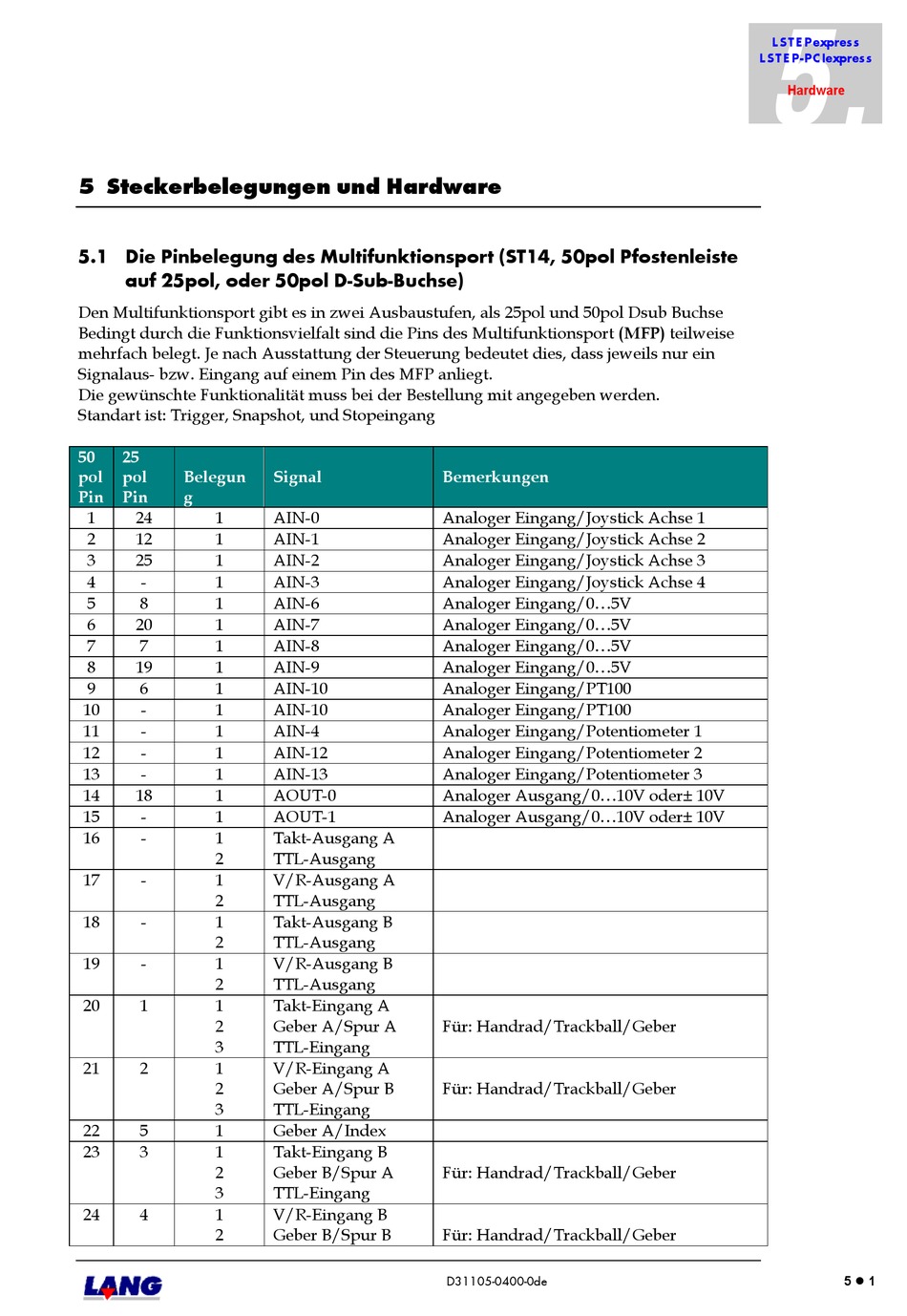

5 Steckerbelegungen und Hardware

5.1 Die Pinbelegung des Multifunktionsport (ST14, 50pol Pfostenleiste
auf 25pol, oder 50pol D-Sub-Buchse)
Den Multifunktionsport gibt es in zwei Ausbaustufen, als 25pol und 50pol Dsub Buchse
Bedingt durch die Funktionsvielfalt sind die Pins des Multifunktionsport (MFP) teilweise
mehrfach belegt. Je nach Ausstattung der Steuerung bedeutet dies, dass jeweils nur ein
Signalaus- bzw. Eingang auf einem Pin des MFP anliegt.
Die gewünschte Funktionalität muss bei der Bestellung mit angegeben werden.
Standart ist: Trigger, Snapshot, und Stopeingang
50 25
pol pol Belegun
Pin Pin g
1 24 1
2 12 1
3 25 1
4 - 1
5 8 1
6 20 1
7 7 1
8 19 1
9 6 1
10 - 1
11 - 1
12 - 1
13 - 1
14 18 1
15 - 1
16 - 1
2
17 - 1
2
18 - 1
2
19 - 1
2
20 1 1
2
3
21 2 1
2
3
22 5 1
23 3 1
2
3
24 4 1
2
Signal Bemerkungen
AIN-0 Analoger Eingang/Joystick Achse 1
AIN-1 Analoger Eingang/Joystick Achse 2
AIN-2 Analoger Eingang/Joystick Achse 3
AIN-3 Analoger Eingang/Joystick Achse 4
AIN-6 Analoger Eingang/0...5V
AIN-7 Analoger Eingang/0...5V
AIN-8 Analoger Eingang/0...5V
AIN-9 Analoger Eingang/0...5V
AIN-10 Analoger Eingang/PT100
AIN-10 Analoger Eingang/PT100
AIN-4 Analoger Eingang/Potentiometer 1
AIN-12 Analoger Eingang/Potentiometer 2
AIN-13 Analoger Eingang/Potentiometer 3
AOUT-0 Analoger Ausgang/0...10V oder± 10V
AOUT-1 Analoger Ausgang/0...10V oder± 10V
Takt-Ausgang A
TTL-Ausgang
V/R-Ausgang A
TTL-Ausgang
Takt-Ausgang B
TTL-Ausgang
V/R-Ausgang B
TTL-Ausgang
Takt-Eingang A
Geber A/Spur A Für: Handrad/Trackball/Geber
TTL-Eingang
V/R-Eingang A
Geber A/Spur B Für: Handrad/Trackball/Geber
TTL-Eingang
Geber A/Index
Takt-Eingang B
Geber B/Spur A Für: Handrad/Trackball/Geber
TTL-Eingang
V/R-Eingang B
Geber B/Spur B Für: Handrad/Trackball/Geber
