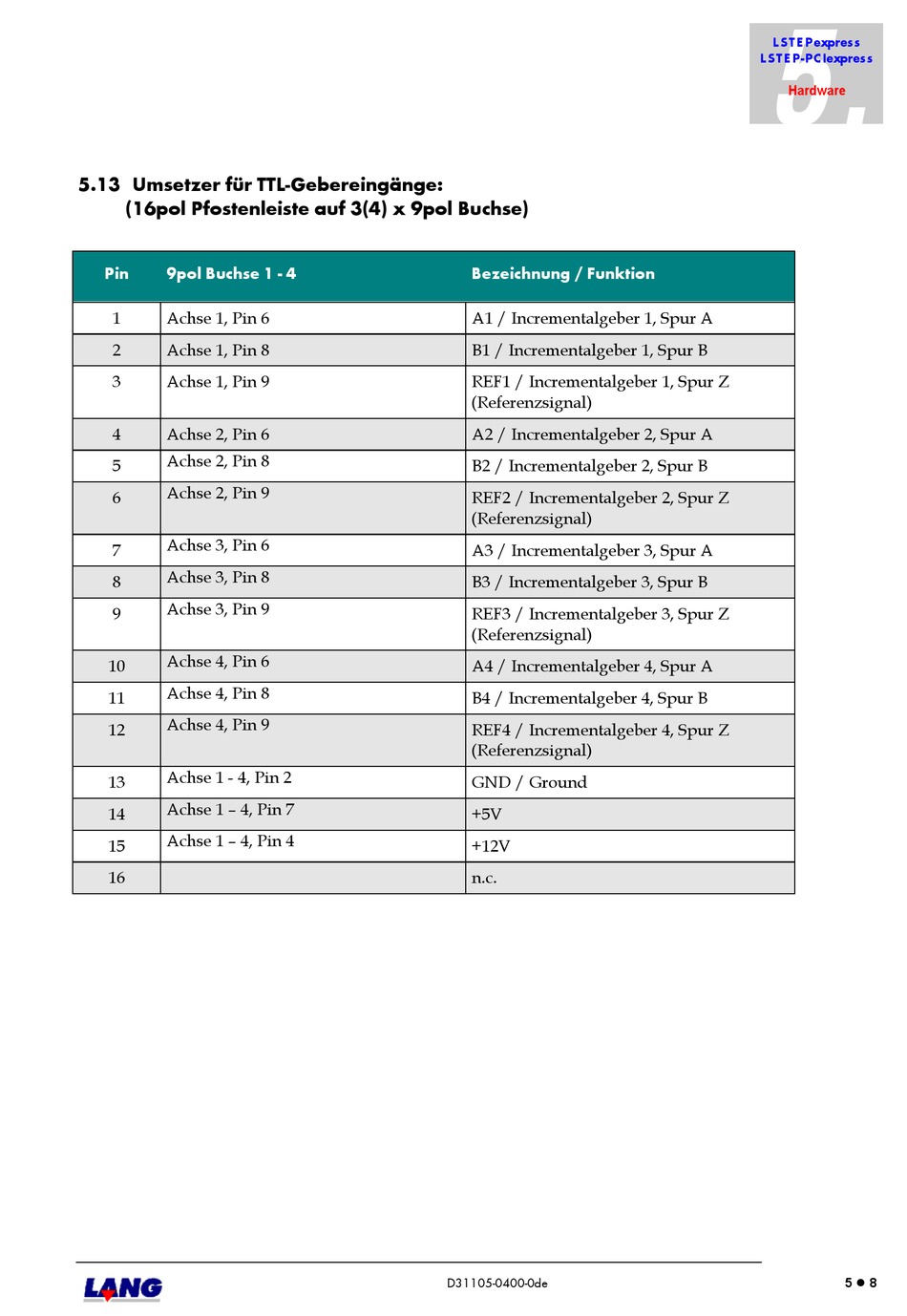

5.13 Umsetzer für TTL-Gebereingänge:
(16pol Pfostenleiste auf 3(4) x 9pol Buchse)
Pin
9pol Buchse 1 - 4
1
Achse 1, Pin 6
2
Achse 1, Pin 8
3
Achse 1, Pin 9
4
Achse 2, Pin 6
Achse 2, Pin 8
5
Achse 2, Pin 9
6
Achse 3, Pin 6
7
Achse 3, Pin 8
8
Achse 3, Pin 9
9
Achse 4, Pin 6
10
Achse 4, Pin 8
11
Achse 4, Pin 9
12
Achse 1 - 4, Pin 2
13
Achse 1 – 4, Pin 7
14
Achse 1 – 4, Pin 4
15
16
Bezeichnung / Funktion
A1 / Incrementalgeber 1, Spur A
B1 / Incrementalgeber 1, Spur B
REF1 / Incrementalgeber 1, Spur Z
(Referenzsignal)
A2 / Incrementalgeber 2, Spur A
B2 / Incrementalgeber 2, Spur B
REF2 / Incrementalgeber 2, Spur Z
(Referenzsignal)
A3 / Incrementalgeber 3, Spur A
B3 / Incrementalgeber 3, Spur B
REF3 / Incrementalgeber 3, Spur Z
(Referenzsignal)
A4 / Incrementalgeber 4, Spur A
B4 / Incrementalgeber 4, Spur B
REF4 / Incrementalgeber 4, Spur Z
(Referenzsignal)
GND / Ground
+5V
+12V
n.c.
D31105-0400-0de
5.
L ST E Pexpress
L ST E P-PC Iexpress
Hardware
5 8
