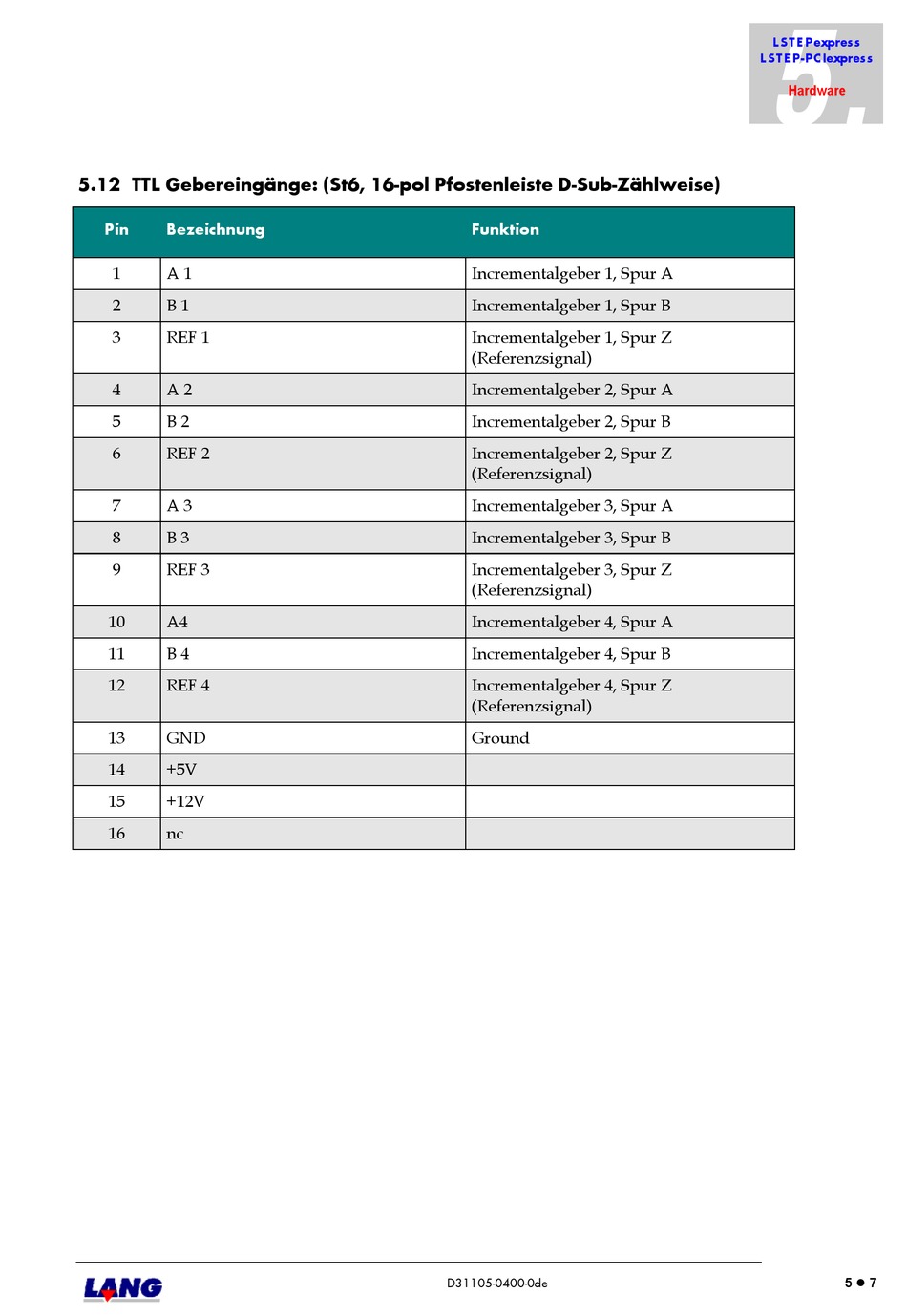

5.12 TTL Gebereingänge: (St6, 16-pol Pfostenleiste D-Sub-Zählweise)
Pin Bezeichnung
1 A 1
2 B 1
3 REF 1
4 A 2
5 B 2
6 REF 2
7 A 3
8 B 3
9 REF 3
10 A4
11 B 4
12 REF 4
13 GND
14 +5V
15 +12V
16 nc
Funktion
Incrementalgeber 1, Spur A
Incrementalgeber 1, Spur B
Incrementalgeber 1, Spur Z
(Referenzsignal)
Incrementalgeber 2, Spur A
Incrementalgeber 2, Spur B
Incrementalgeber 2, Spur Z
(Referenzsignal)
Incrementalgeber 3, Spur A
Incrementalgeber 3, Spur B
Incrementalgeber 3, Spur Z
(Referenzsignal)
Incrementalgeber 4, Spur A
Incrementalgeber 4, Spur B
Incrementalgeber 4, Spur Z
(Referenzsignal)
Ground
D31105-0400-0de
5.
L ST E Pexpress
L ST E P-PC Iexpress
Hardware
5  7
