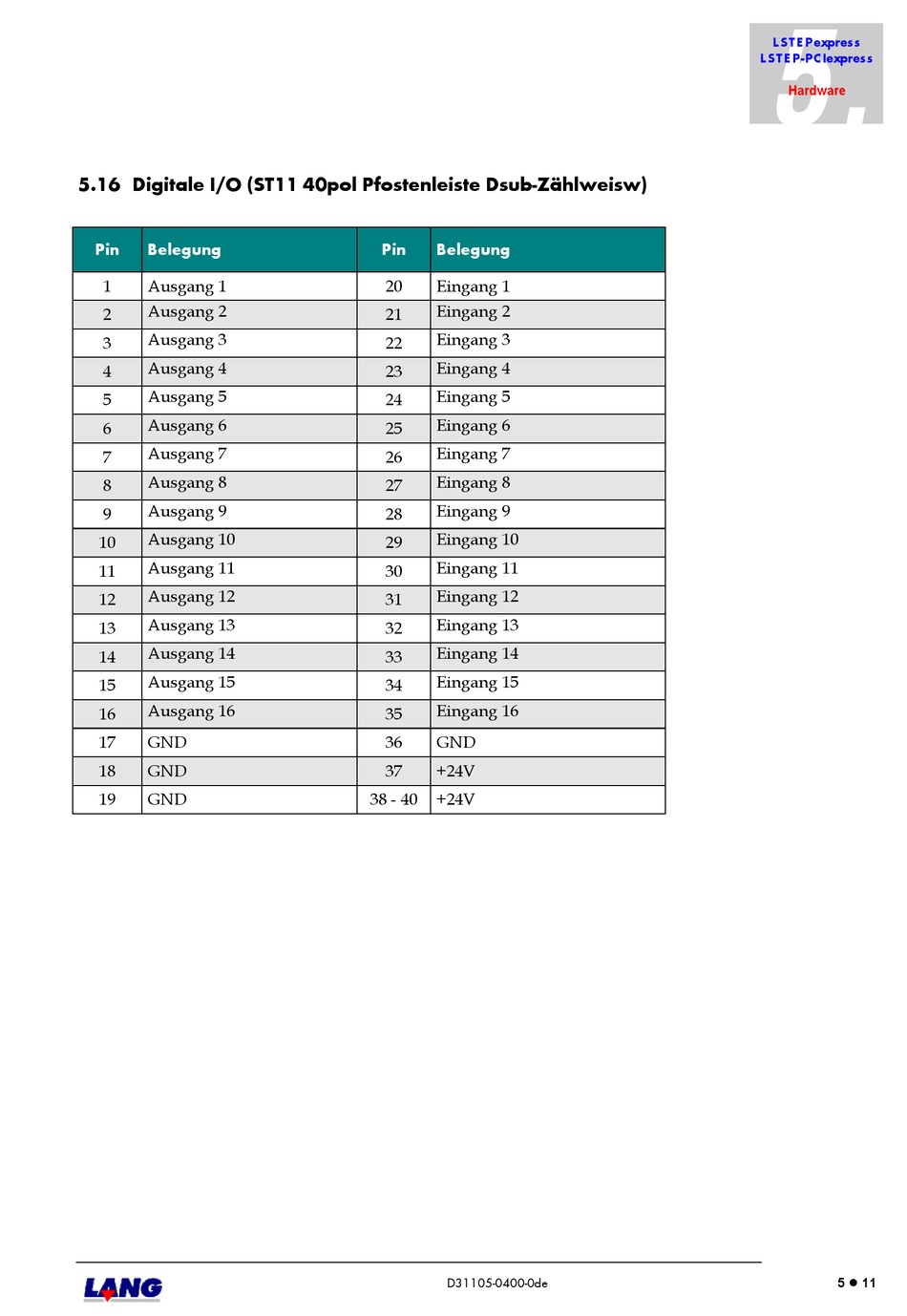

5.16 Digitale I/O (ST11 40pol Pfostenleiste Dsub-Zählweisw)
Pin Belegung
1 Ausgang 1
Ausgang 2
2
Ausgang 3
3
Ausgang 4
4
Ausgang 5
5
Ausgang 6
6
Ausgang 7
7
Ausgang 8
8
Ausgang 9
9
Ausgang 10
10
Ausgang 11
11
Ausgang 12
12
Ausgang 13
13
Ausgang 14
14
Ausgang 15
15
Ausgang 16
16
17 GND
18 GND
19 GND
Pin Belegung
20 Eingang 1
Eingang 2
21
Eingang 3
22
Eingang 4
23
Eingang 5
24
Eingang 6
25
Eingang 7
26
Eingang 8
27
Eingang 9
28
Eingang 10
29
Eingang 11
30
Eingang 12
31
Eingang 13
32
Eingang 14
33
Eingang 15
34
Eingang 16
35
36 GND
37 +24V
38 - 40 +24V
D31105-0400-0de
5.
L ST E Pexpress
L ST E P-PC Iexpress
Hardware
5  11
