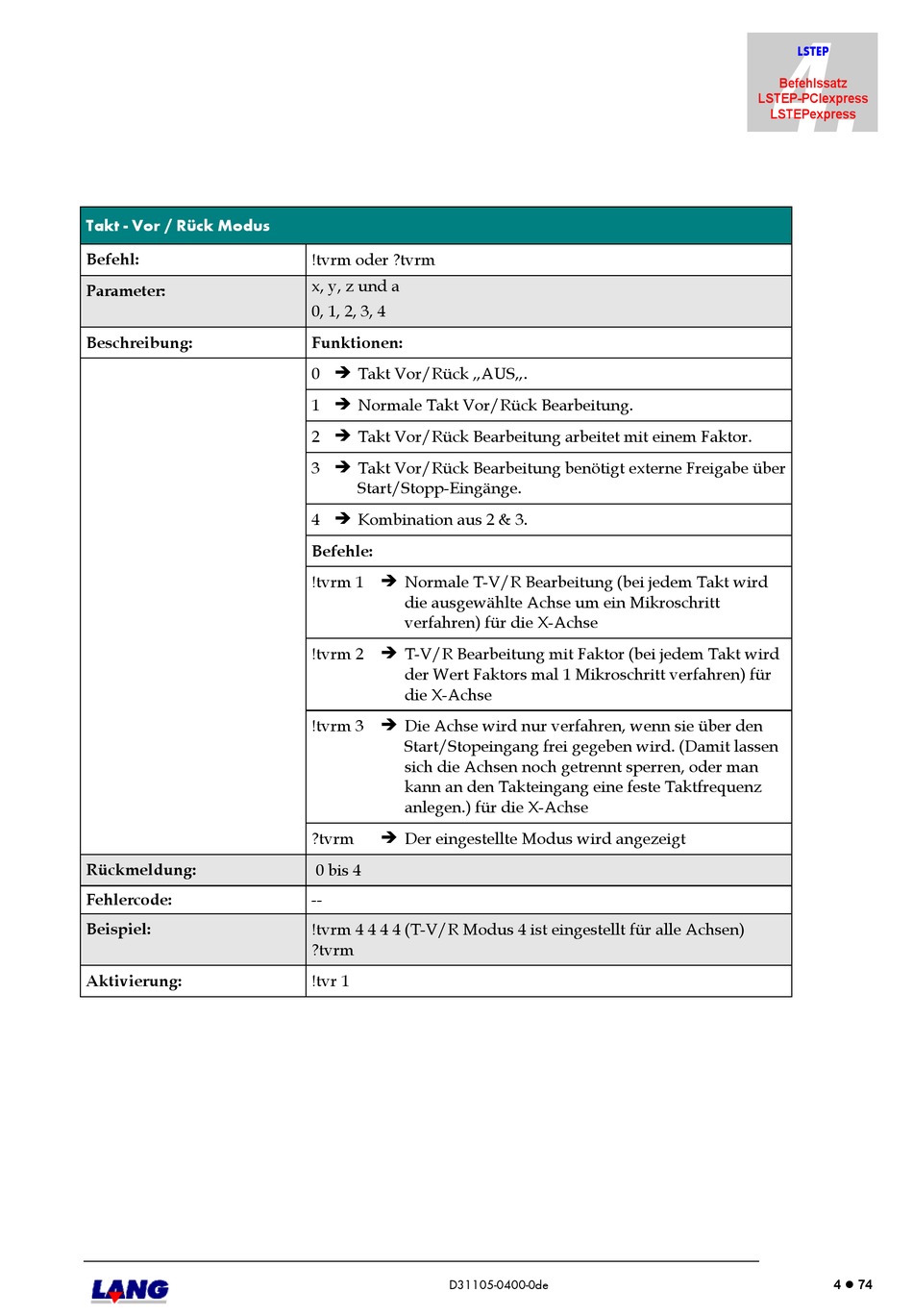

Takt - Vor / Rück Modus
Befehl:
Parameter:
Beschreibung:
Rückmeldung:
Fehlercode:
Beispiel:
Aktivierung:
!tvrm oder ?tvrm
x, y, z und a
0, 1, 2, 3, 4
Funktionen:
0 Takt Vor/Rück „AUS„.
1 Normale Takt Vor/Rück Bearbeitung.
2 Takt Vor/Rück Bearbeitung arbeitet mit einem Faktor.
3 Takt Vor/Rück Bearbeitung benötigt externe Freigabe über
Start/Stopp-Eingänge.
4 Kombination aus 2 & 3.
Befehle:
!tvrm 1 Normale T-V/R Bearbeitung (bei jedem Takt wird
die ausgewählte Achse um ein Mikroschritt
verfahren) für die X-Achse
!tvrm 2 T-V/R Bearbeitung mit Faktor (bei jedem Takt wird
der Wert Faktors mal 1 Mikroschritt verfahren) für
die X-Achse
!tvrm 3 Die Achse wird nur verfahren, wenn sie über den
Start/Stopeingang frei gegeben wird. (Damit lassen
sich die Achsen noch getrennt sperren, oder man
kann an den Takteingang eine feste Taktfrequenz
anlegen.) für die X-Achse
?tvrm
Der eingestellte Modus wird angezeigt
0 bis 4
--
!tvrm 4 4 4 4 (T-V/R Modus 4 ist eingestellt für alle Achsen)
?tvrm
!tvr 1
D31105-0400-0de
4.
LSTEP
Befehlssatz
LSTEP-PCIexpress
LSTEPexpress
4 74
