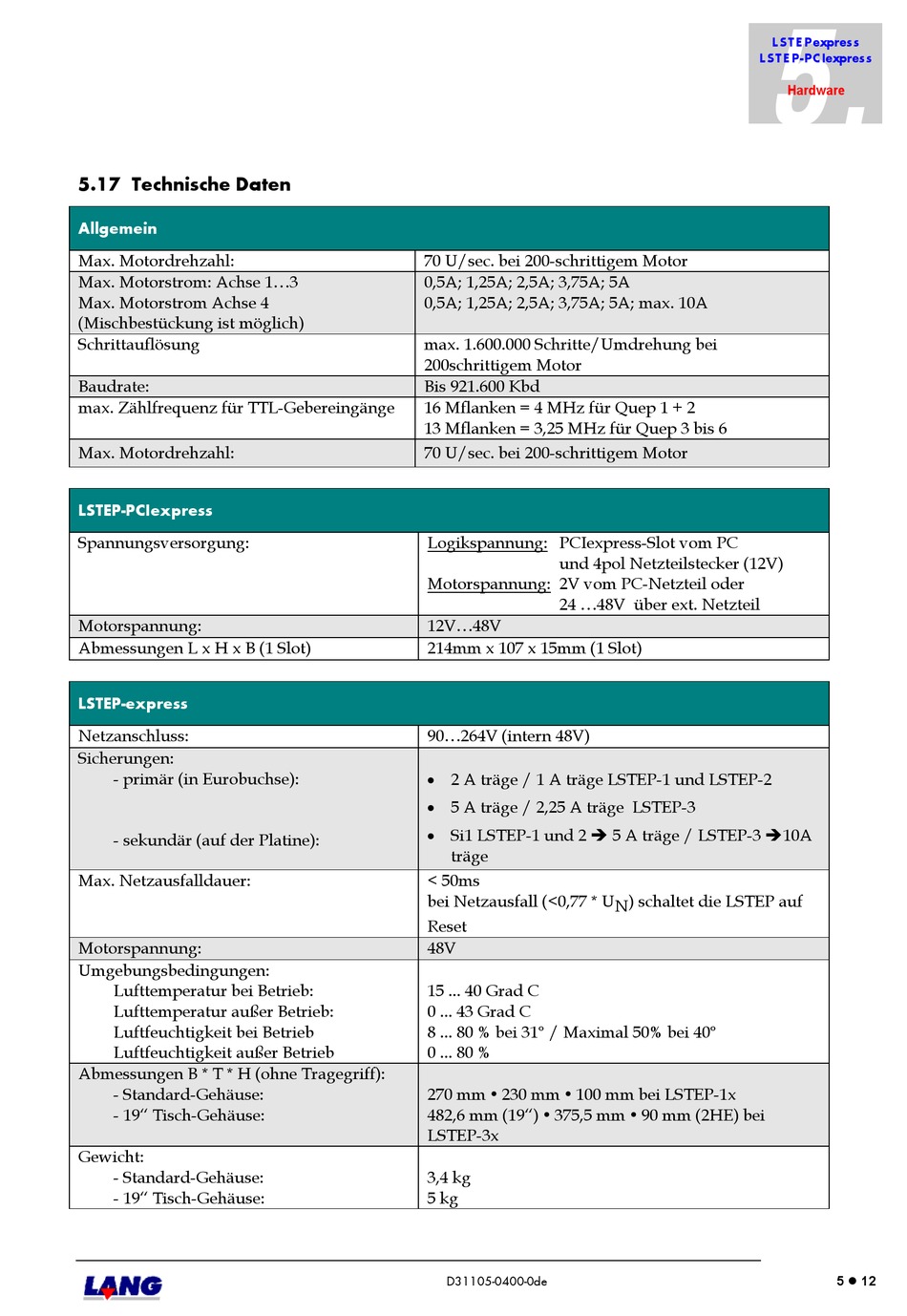

5.17 Technische Daten
Allgemein
Max. Motordrehzahl:
Max. Motorstrom: Achse 1...3
Max. Motorstrom Achse 4
(Mischbestückung ist möglich)
Schrittauflösung
Baudrate:
max. Zählfrequenz für TTL-Gebereingänge
Max. Motordrehzahl:
LSTEP-PCIexpress
Spannungsversorgung:
Motorspannung:
Abmessungen L x H x B (1 Slot)
LSTEP-express
Netzanschluss:
Sicherungen:
- primär (in Eurobuchse):
- sekundär (auf der Platine):
Max. Netzausfalldauer:
Motorspannung:
Umgebungsbedingungen:
Lufttemperatur bei Betrieb:
Lufttemperatur außer Betrieb:
Luftfeuchtigkeit bei Betrieb
Luftfeuchtigkeit außer Betrieb
Abmessungen B * T * H (ohne Tragegriff):
- Standard-Gehäuse:
- 19" Tisch-Gehäuse:
Gewicht:
- Standard-Gehäuse:
- 19" Tisch-Gehäuse:
70 U/sec. bei 200-schrittigem Motor
0,5A; 1,25A; 2,5A; 3,75A; 5A
0,5A; 1,25A; 2,5A; 3,75A; 5A; max. 10A
max. 1.600.000 Schritte/Umdrehung bei
200schrittigem Motor
Bis 921.600 Kbd
16 Mflanken = 4 MHz für Quep 1 + 2
13 Mflanken = 3,25 MHz für Quep 3 bis 6
70 U/sec. bei 200-schrittigem Motor
Logikspannung: PCIexpress-Slot vom PC
und 4pol Netzteilstecker (12V)
Motorspannung: 2V vom PC-Netzteil oder
24 ...48V über ext. Netzteil
12V...48V
214mm x 107 x 15mm (1 Slot)
90...264V (intern 48V)
• 2 A träge / 1 A träge LSTEP-1 und LSTEP-2
• 5 A träge / 2,25 A träge LSTEP-3
• Si1 LSTEP-1 und 2 5 A träge / LSTEP-3 10A
träge
< 50ms
bei Netzausfall (<0,77 * U N ) schaltet die LSTEP auf
Reset
48V
15 ... 40 Grad C
0 ... 43 Grad C
8 ... 80 % bei 31° / Maximal 50% bei 40°
0 ... 80 %
270 mm 230 mm 100 mm bei LSTEP-1x
482,6 mm (19") 375,5 mm 90 mm (2HE) bei
LSTEP-3x
3,4 kg
5 kg
D31105-0400-0de
