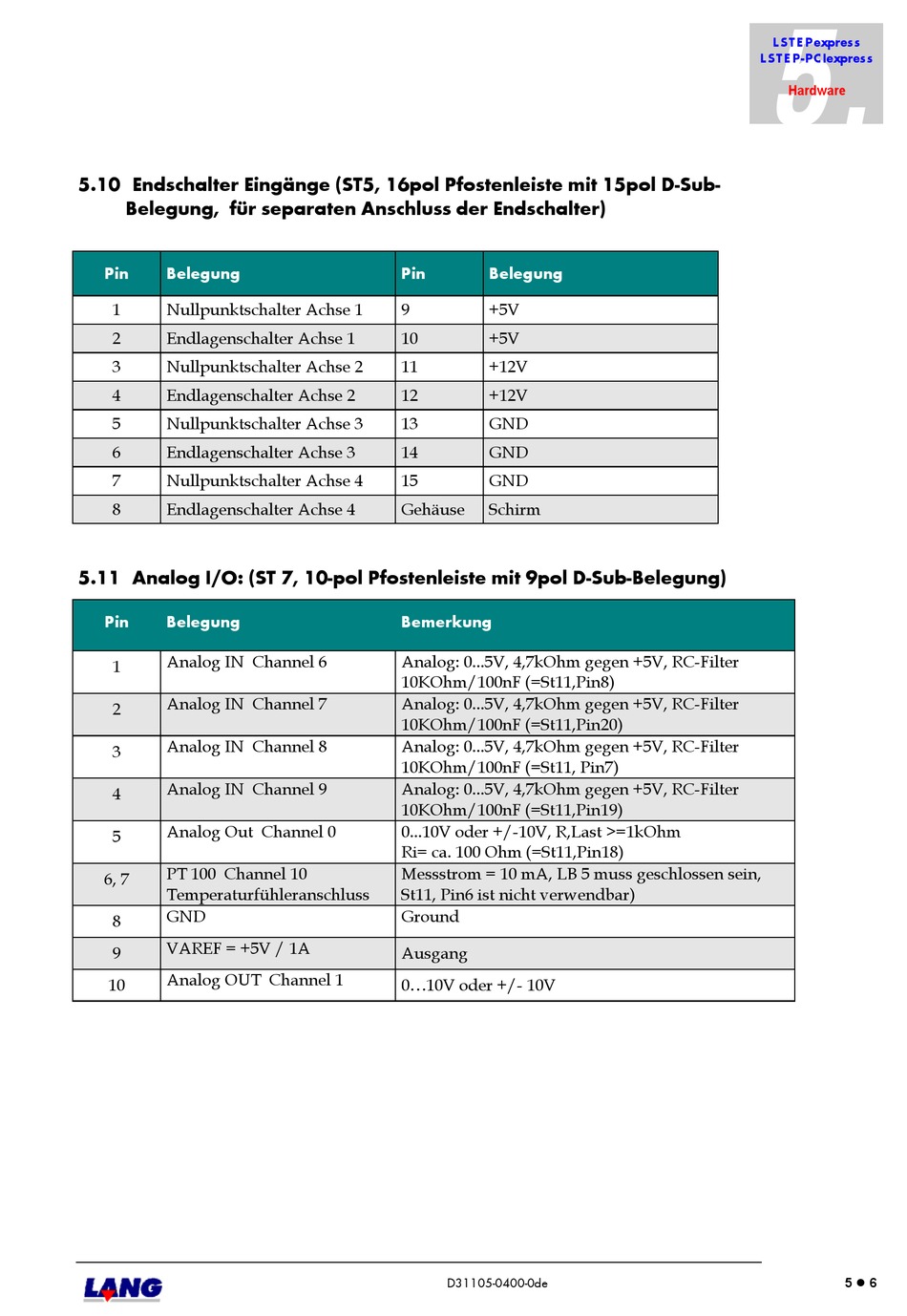

5.10 Endschalter Eingänge (ST5, 16pol Pfostenleiste mit 15pol D-Sub-
Belegung, für separaten Anschluss der Endschalter)
Pin
Belegung
1
Nullpunktschalter Achse 1
2
Endlagenschalter Achse 1
3
Nullpunktschalter Achse 2
4
Endlagenschalter Achse 2
5
Nullpunktschalter Achse 3
6
Endlagenschalter Achse 3
7
Nullpunktschalter Achse 4
8
Endlagenschalter Achse 4

5.11 Analog I/O: (ST 7, 10-pol Pfostenleiste mit 9pol D-Sub-Belegung)

Pin
Belegung
Analog IN Channel 6
1
Analog IN Channel 7
2
Analog IN Channel 8
3
Analog IN Channel 9
4
Analog Out Channel 0
5
PT 100 Channel 10
6, 7
Temperaturfühleranschluss
GND
8
VAREF = +5V / 1A
9
Analog OUT Channel 1
10
Pin
Belegung
9
+5V
10
+5V
11
+12V
12
+12V
13
GND
14
GND
15
GND
Gehäuse
Schirm

Bemerkung

Analog: 0...5V, 4,7kOhm gegen +5V, RC-Filter
10KOhm/100nF (=St11,Pin8)
Analog: 0...5V, 4,7kOhm gegen +5V, RC-Filter
10KOhm/100nF (=St11,Pin20)
Analog: 0...5V, 4,7kOhm gegen +5V, RC-Filter
10KOhm/100nF (=St11, Pin7)
Analog: 0...5V, 4,7kOhm gegen +5V, RC-Filter
10KOhm/100nF (=St11,Pin19)
0...10V oder +/-10V, R,Last >=1kOhm
Ri= ca. 100 Ohm (=St11,Pin18)
Messstrom = 10 mA, LB 5 muss geschlossen sein,
St11, Pin6 ist nicht verwendbar)
Ground
Ausgang
0...10V oder +/- 10V
D31105-0400-0de
